旋涡流量计及孔板锐缘磨损后对流量测量产生的影响!
发布时间:2023-10-23 10:09:52| 浏览次数:

一、提问

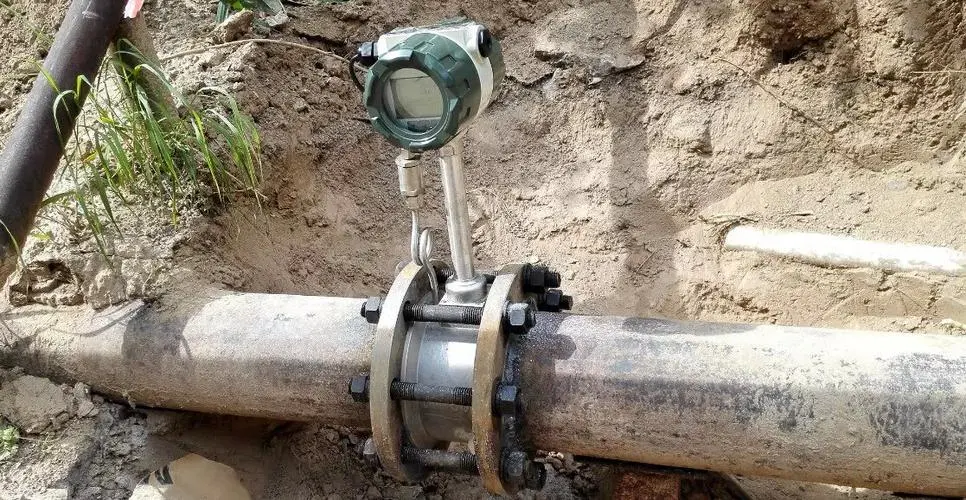

在涡街流量计中,旋涡发生体锐缘被磨损,对流量测量有何影响?


二、解答

(1)旋涡发生体锐缘为什么会变成圆弧?

涡街流量计旋涡发生体迎流面的两条棱边正常情况下是锐利的,但若被测流体中含有固形物,则锐缘很容易被磨损而变成圆弧,虽然流量系数K对边缘的锐利度的变化不像孔板流量计那样敏感,但由于几何形状和尺寸发生了变化,也会引起流量系数的变化。

(2)圆弧对流量系数的影响

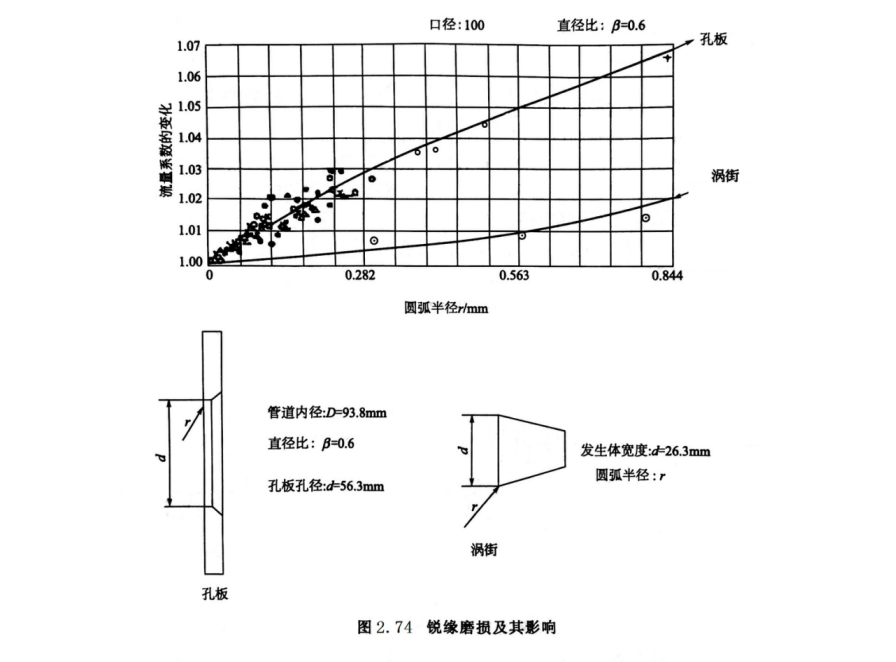

公司对旋涡发生体锐缘变钝和标准孔板锐缘变钝对流量系数的影响做过测试,发现在相同的圆弧半径的情况下,涡街流量计流量系数的相对变化率比孔板流量系数的相对变化率小得多,其相互关系如图2.74所示。

(3)孔板锐缘被磨损后流量系数变化更大

从图2.74可清楚地看出,随着锐缘半径r的增大,孔板的流量系数和涡街流量计的流量系数都相应增大,但因流量系数的定义不相同,对流量测量误差的影响却相反,其中孔板流量系数的增大导致孔板输出差压减小,流量示值变化与流量系数变化成反比。而涡街流量计流量系数的增大却使流量示值成正比地增大。

(4)处理方法

选择耐磨性优良的材质制造发生体,是改善磨损的积极方法。一旦发现磨损,应对仪表的流量系数重新标定,当磨损严重流量系数变化太大时,应考虑更换发生体。
