一、存在问题

某机场宾馆从机场能源中心获取冷冻水用于空调。在冬令时节，冷冻水停用，进出宾馆的冷冻水管道上的关口阀已关，电磁流量计示值却指满度。

二、分析与诊断

(1)停止供冷但冷冻水管道内仍然充满水。

在供冷系统中，能源公司一般以水为冷媒向用户提供冷量。这些冷媒除了淡水、盐水之外，有时也采用淡水和酒精的混合物以及乙二醇等，以满足不同温度等级的需要。在以空调为目的供冷系统中，一般采用淡水，供水温度常取5~6℃。这些淡水均经加药处理，防止水中的氧对钢管内壁产生腐蚀。

在冬令季节，虽已停止供冷，管内淡水停止循环，但仍让淡水充满管道，防止空气侵入管道，导致管道内壁生锈。

(2)电磁流量计对空管的适应能力

现在现场使用的电磁流量计，因为测量管一旦空管，电极暴露在空气中，就会因信号源内阻特别大而感应励磁线圈的干扰，导致流量示值升到满度。

本例中，电磁流量计显示满度也应是由测量管空管所引起。

(3)为什么会出现空管

空调冷冻水系统平时应充满水，但因该宾馆设备检修，将水放空，检修完毕又忘了开阀进水，从而出现空管。

三、讨论

(1)空管检测与空管置零

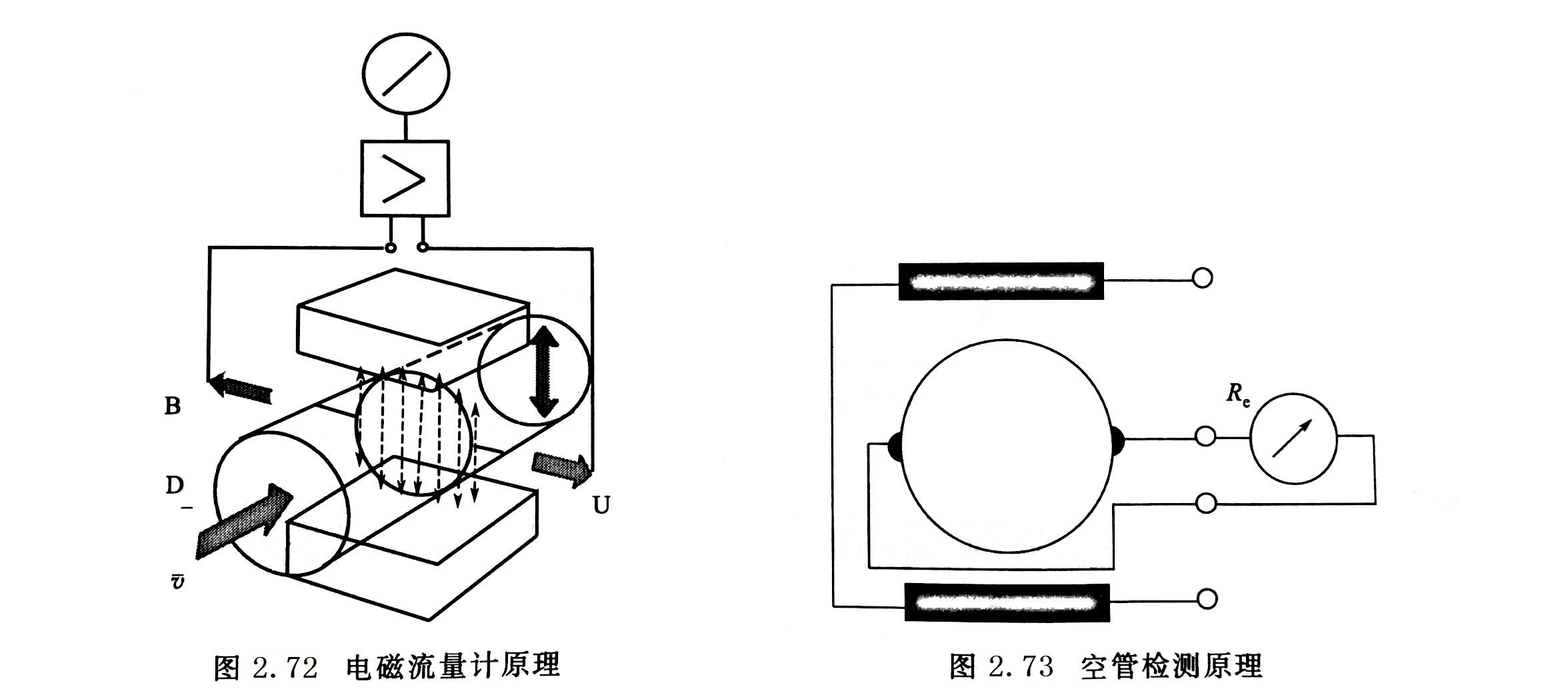

电磁流量计是专为测量导电液体的体积流量而设计的。测量原理是基于法拉第电磁感应定律。按照该定律，导电流体通过磁场作切割磁力线运动时，在垂直于磁场及流速的方向上产生感应电动势，其原理如图2.72所示。

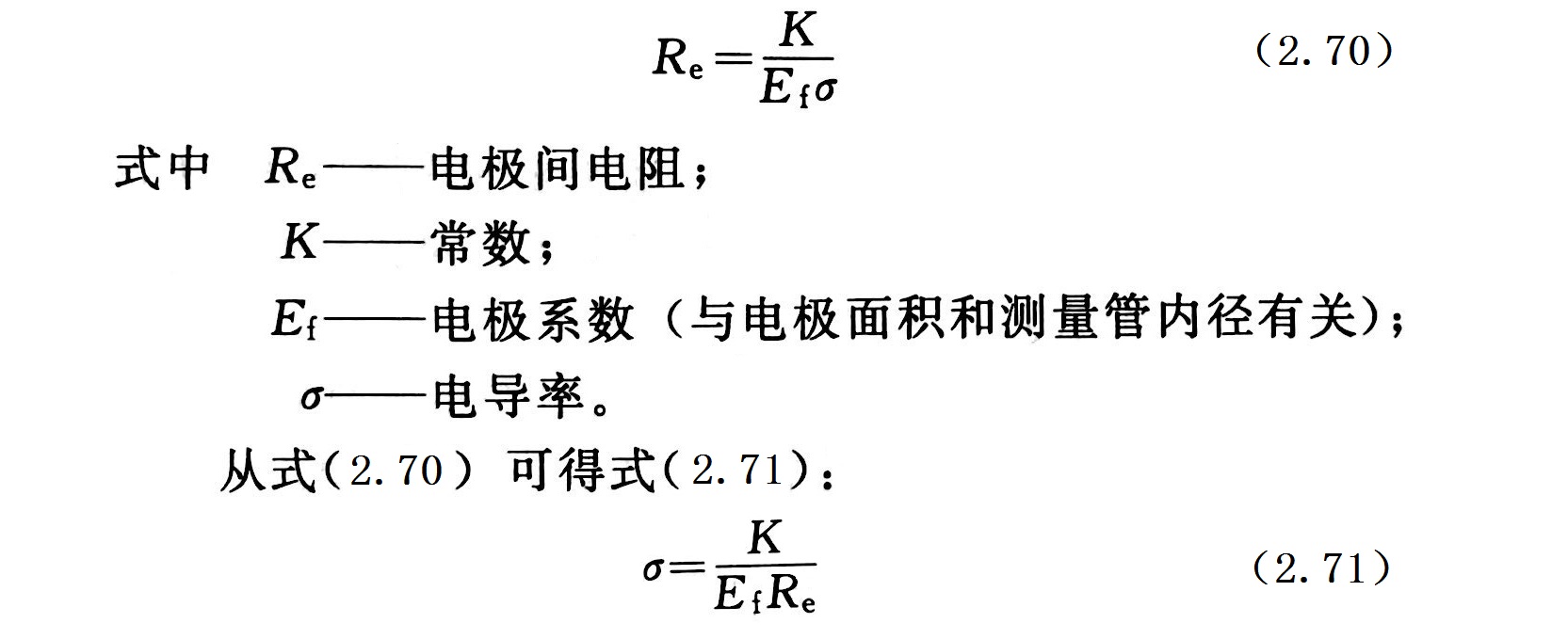

这一方法是基于电导率测量，在图2.73中，两电极之间的电阻可用式（2.70）表示。

（2.71）式中符号意义与式(2.70)相同。

对于自来水以及酸、碱溶液等，满管时Re约为10Ω~1kΩ，而空管时，液位低于电极，原理上 Re为无穷大。由于两个电极之间导管内壁可能潮湿，实际上Re只为有限的阻值，但比正常操作时的电阻值大得多。一般判定是否空管的Re值取正常操作时电阻值的3倍。

仪表一旦判定导管为空管，仪表中的单片机即采取两项措施，其一是使输出置零，其二是发出空管报警信号，从而杜绝空管时的错误计量或错误控制。

(2)空管指满度与安全

空管指满度是电磁流量计所特有的一大缺陷，容易给人以错觉。尤其是在流量计输出信号用于自动调节时，此错觉易使调节阀跑到极限位置，所以应注意安全。
