一、存在问题

某工厂用两台涡街流量计反向串联，分别测量蒸汽的正、反向流量，投运后，不论是正向流还是反向流，两台表都有流量显示。

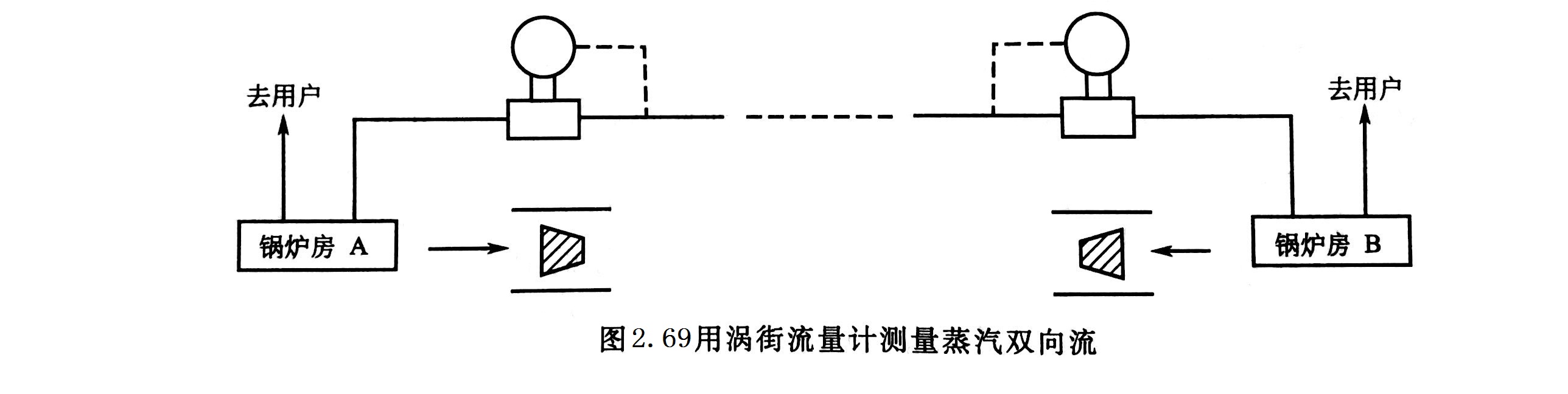

两台流量计连接方式如图2.69所示。

二、分析与诊断

一台流量计对正反向流都有响应，这是一个蒸汽双向流测量的问题。

在两个锅炉房之间互供蒸汽，单独考核(或核算)的系统很常见。带余热锅炉的生产装置也常需要计量外供蒸汽量和开车阶段的耗用蒸汽量，这都需要测量蒸汽的双向流量。

用户选用的方法是在一根连通管上安装两套流量计，其中一套测量正向流量，另一套测量反向流量。看来问题很简单，但仪表开起来后两套流量计同时都有流量显示，究其原因是流量计选型失误。

在涡街流量传感器内，旋涡发生体和检测件是核心部件。这两个部分的种类很多，但各自的任务却是相同的，即旋涡发生体将流体流过旋涡发生体时的平均流速转换成旋涡频率，而检测件将此旋涡频率转换成电信号，然后送至放大器。

检测件与旋涡发生体的配合方式也不尽相同，有的是两个部件相互分离，发生体在流体的上游，检测元件在下游；而有的是检测件安放在发生体内。

涡街流量计的发生体断面多为梯形，梯形的顶面和底面虽然宽度不一样，但流体以相反的方向流过发生体时照样会有旋涡产生，只是旋涡的强度和流量系数等不相同。而检测件依其所在的位置不同，感受这些旋涡的情况也不同。对于分离型布置的检测件，能将其上游传过来的旋涡进行正常的信号转换，当流体反方向流动时，检测件的上游无旋涡过来，但旋涡发生体产生的旋涡引发的扰动也可能上溯到检测件，以致输出脉冲信号。对于安放在发生体内部的检测件，只要发生体有旋涡，不论是正向流动引发还是反向流动引发，都会作出响应，输出脉冲信号。
