一、存在问题

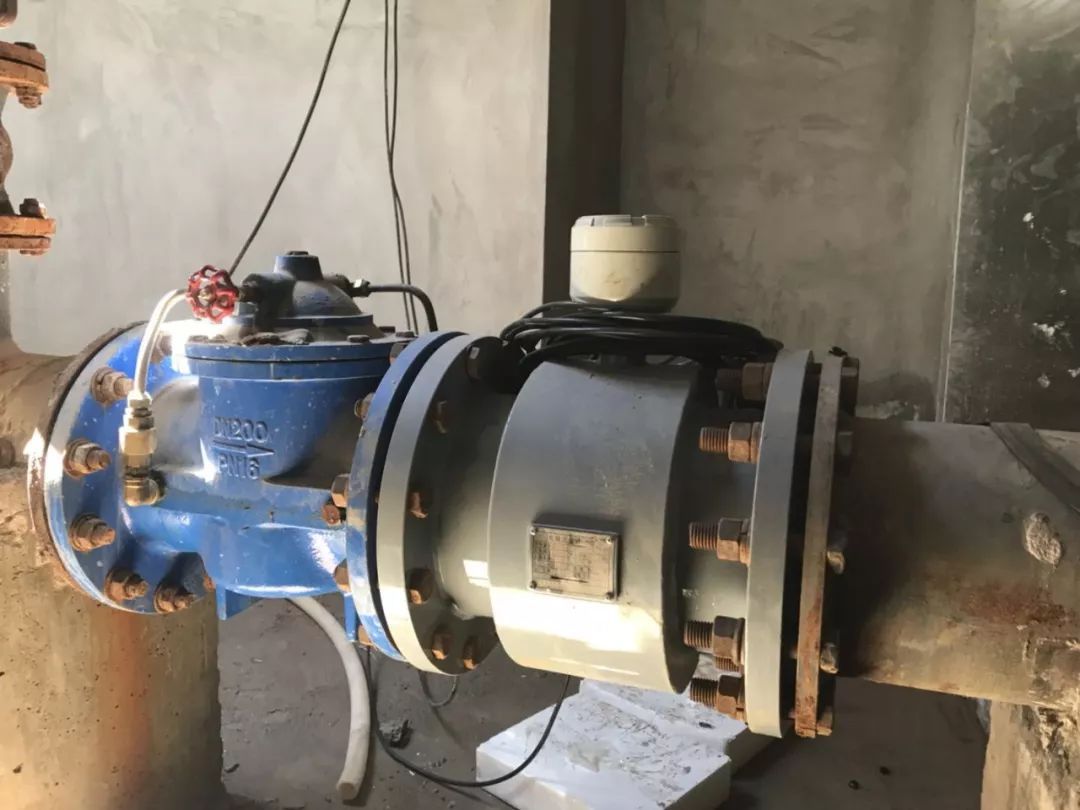

用户反映用电磁流量计测量自来水流量，一年里大多数时间很准，但高温时间段，分表比总表走得快。

某大厦五楼和三楼各装电磁流量计一套，四楼未装表，用差值法计算耗水量:

Q4=Q5-Q3

式中  Q4——四楼用户耗水总量m³；

Q5——五楼总表水总量m³；

Q3——三楼用户耗水总量m³。

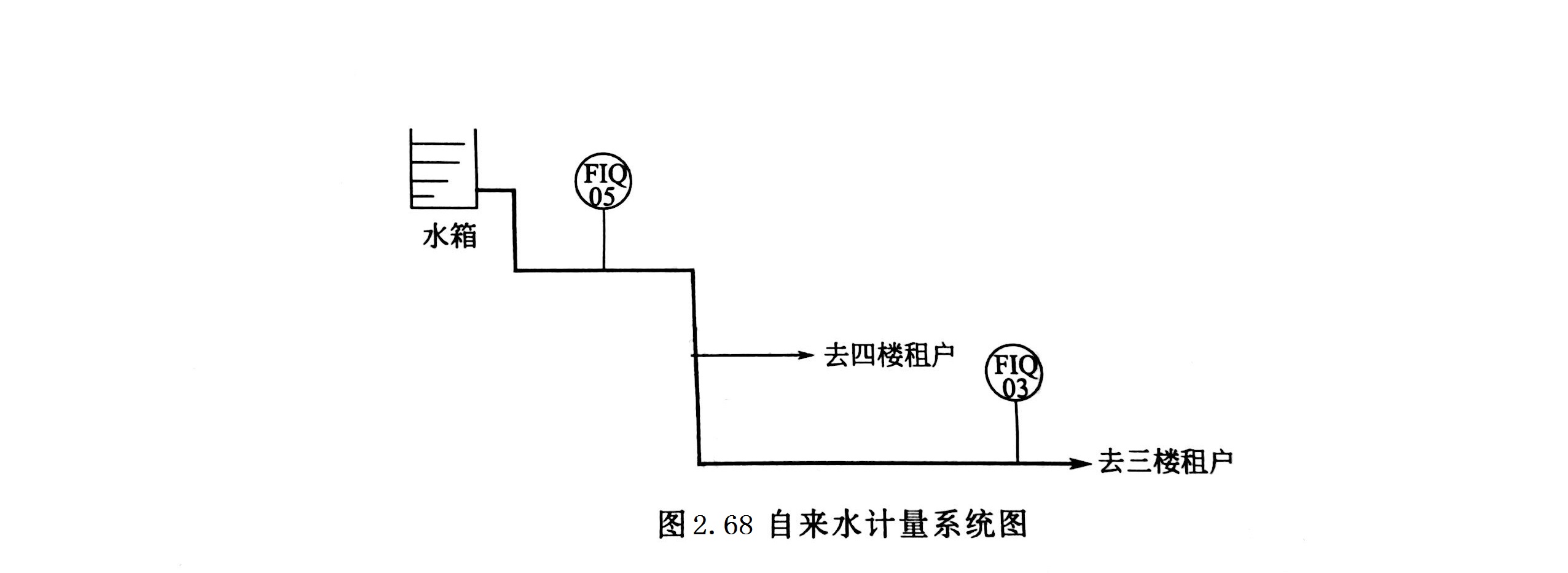

系统图如图2.68所示。

从计算机计量数据采集系统统计数据计算，以前几年，耗水总量统计结果属正常，但在夏季最热的数天，Q4出现负值，原因是Q3>Q5，这个结论是错误的。

二、分析与诊断

(1)三楼电磁流量计示值为什么会偏高?

我公司技术人员察看了现场，发现设在五楼的水箱无太阳的直接照射，由自来水管网补水，水温较低。由于水箱是开口容器，所以水中溶解的空气应已达饱和程度。沿途自来水管从大气中吸收热量，水温有所升高，尤其是在三楼处，有一段约20m长敷设在室外，温度升得更高，自来水流过此处进入三楼流量计处有气体从水中析出，聚集在水平管道的上部。这段管道到了三楼就再也没有上行的机会，所以水平管内积的气体排不出去。

安装在三楼水平管上的电磁流量计测量管内也难免有气体，占据一定的流通截面积，从而使流量示值偏高。

(2)整改建议

在三楼水平管的合适位置增设气体收集器和排气阀，定期排放掉管内积气。

三、讨论

(1) Q4出现负值的原因

Q4出现负值的原因有两个，一是三楼水平管内积气，而且不能自行排出，也未设排气口，以致三楼电磁流量计示值偏高;二是在上述式中，Q4是个很小的数值，即四楼用户用水量很小，按月统计的报表显示，其耗水量不及三楼用户的2%，所以Q5和 Q3的误差最终均由 Q4来消化，会对四楼计量数据带来较大的误差。

如果将总表改装在四楼，三楼耗水量改由做减法的方法得到，则不会有用户出现负值的情况。这一实例可得出“测量小的”“推算大的”是一条有用的经验。

(2)在必要的地方安装排气阀

在可能积气而且无法自行排出这些气体的地方安装排气阀，也是一条重要的经验。
