插入式涡街流量计在大管径流量测量中困难较多原因分析!
发布时间:2024-03-14 09:59:48| 浏览次数:

一、提问

  插入式涡街流量计在大管径流量测量中为什么成功率不是很高?

二、分析

在自来水、煤气、空气等流体的输送中,有很多直径很大的管道,铺设这些管道是一项较大的工程,施工一次都考虑使用几十年,设计流速一般都比较低,而且都不允许用缩小管径的方法提高流速。

涡街流量计由于测量原理的原因,最低可测流速又无法进一步降低,因为流速太低(ReD<5000)旋涡无法产生。为了满足ReD≥20000的保证精确度的条件,对于DN50的涡街流量计典型流体必须大于下列流速:

水最低可测流速0.3m/s;

水保证精确度最低流速0.45m/s;

空气(常压)最低可测流速5m/s;

空气(常压)保证精确度最低流速5.5m/s;

插入式涡街流量计的探头一般用DN50涡街流量传感器制成,因此对于一部分测量对象,管道内的实际流速有时低于插入式涡街流量计的最低可测流速,以致无法测量。


三、讨论

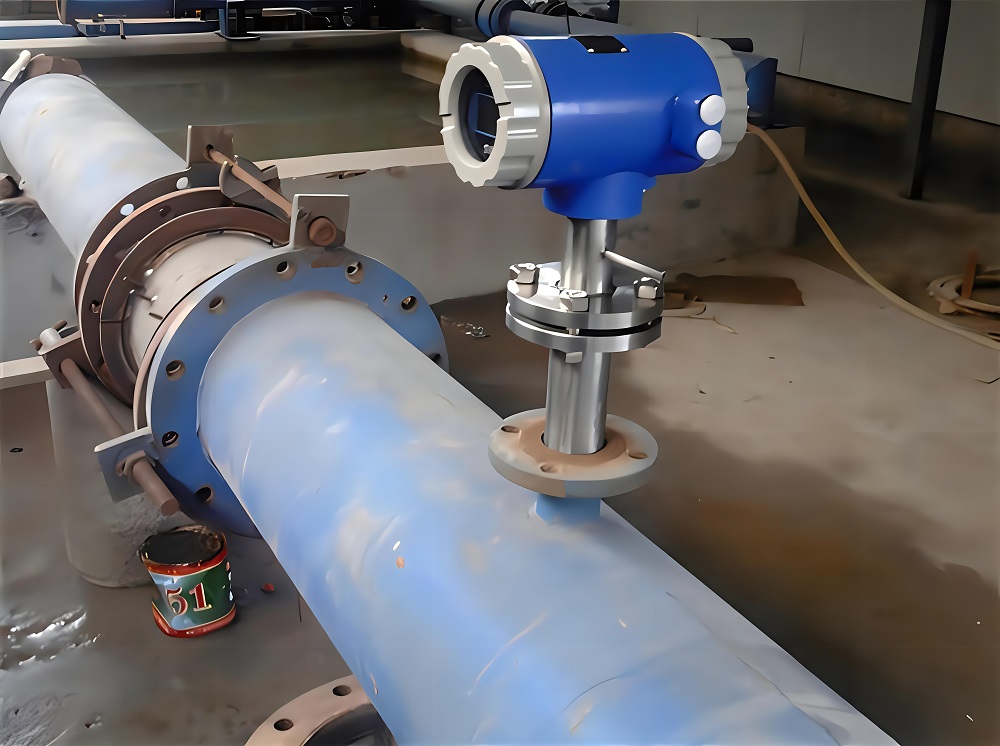

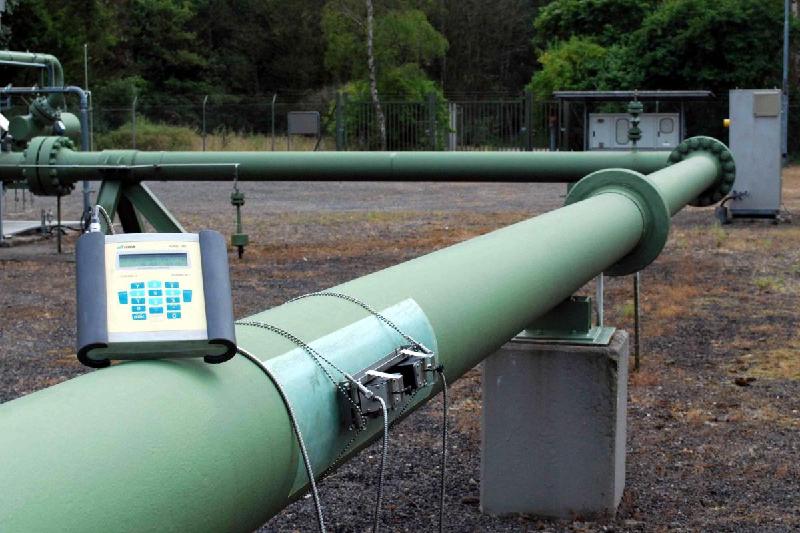

另有一些其他原理的流量计,例如插入式电磁流量计、超声波流量计等,在流速很低时也有相应的输出,在大管径流量测量方面占有显著的优势。
