一、现象

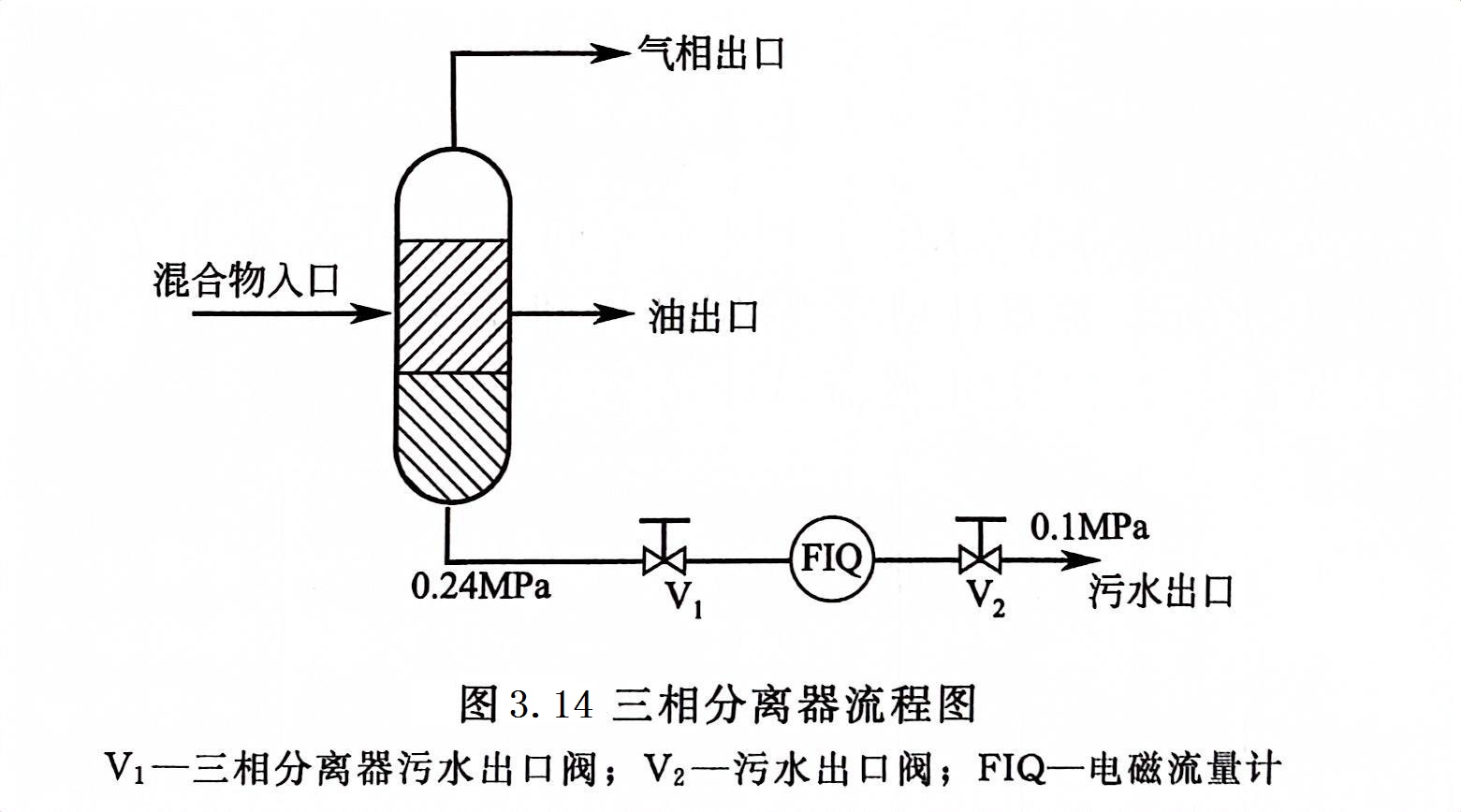

油田三相分离器水相出口管装有控制阀，以控制油水分界面。装有电磁流量计，用以测量水相流量。控制流程如图3.14所示。

在图3.14中，如果用V2控制界面，流量显示值为11m³/h，如果改用V1控制界面，电磁流量计示值升高50%，污水温度为39℃。

二、分析

（1）用V2阀控制时流量测量正常

从图3.14所示的流程可见，控制阀两端压差较大。在用阀V2控制界面时，V1全开，流过电磁流量计的污水中所溶解的气体不会释放出来，因为流量计测量管内的压力应为0.24MPa，比三相分离器内气液分界面处的压力要高一些。

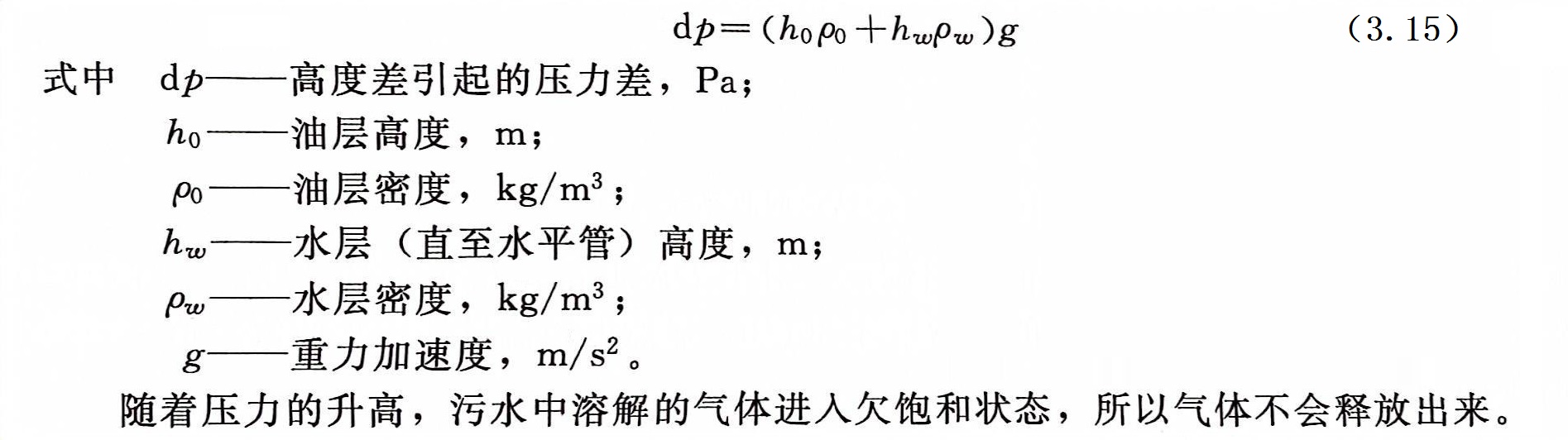

在三相分离器内，污水中所溶解的气体应该已达饱和程度，因为油、水、气三相在从油井中抽出时就已充分接触。而从三相分离器流出时，由于污水出口位于三相分离器底部，与气液分界面之间存在一个高度差，这个高度差就是污水出口压力比气相压力高的原因。用公式表示则为：

  (2)用V1阀控制时流量示值偏高

当用V1阀控制界面，V2阀开足时，V1后面管内液体压力降低到0.1MPa。由于压力比气液分界面处低得多，所以溶解在污水内的气体被释放，气液混合物体积陡增，其中一部分还有可能停留在电磁流量计测量管圆形截面的上部，使实际流通截面积减小，导致流量示值大幅偏高。

(3)液体中溶解的气体数量同压力温度的关系

空气溶解于液体的量与压力成正比，如冷水中当绝对压力为1×10⁵Pa时约溶解2%空气(在标准状态下)，绝对压力为2×10⁵Pa则溶解4%，温度升高时溶解度减小。在碳氢化合物中空气的溶解度要大得多，如绝对压力为1×10⁵Pa时，润滑油中约溶解8%空气，在煤油中为12%，在汽油中为16%，并且这个数值当温度升高时不会减少很多。溶解的空气当压力突然降至大气压时要释放出来，形成气泡，显著地影响测量精确度。这个问题在油品的计量中是一个严重的问题，必须设法解决以减少测量误差。

生活中也不乏溶解在液体中的气体被释放出来的例子。啤酒从冰箱里取出，往往看不出液体内溶解有气体，但啤酒瓶在餐桌上放置一段时间后，就可发现玻璃瓶内壁附着有很多气泡，这些气泡是因液体温度升高而被释放出来的。将瓶盖打开时有大量泡沫涌出，这是因为压力突然降低，溶解在液体中的气体被均匀释放，夹带着液体一起溢出所致。二氧化碳气体在啤酒中的溶解度要比空气的溶解度大若干倍，所以啤酒瓶中溢出的泡沫数量可观。

在本实例中，溶解在污水中的气体可能很大一部分是二氧化碳，因为二氧化碳容易溶解在水中。否则，突然减压后流量计示值不会偏高那么多。
