一、存在问题

  某公司有一醋酸装置，一套关键的甲醇流量计示值偏高，投入使用几年以来一直未找到原因。

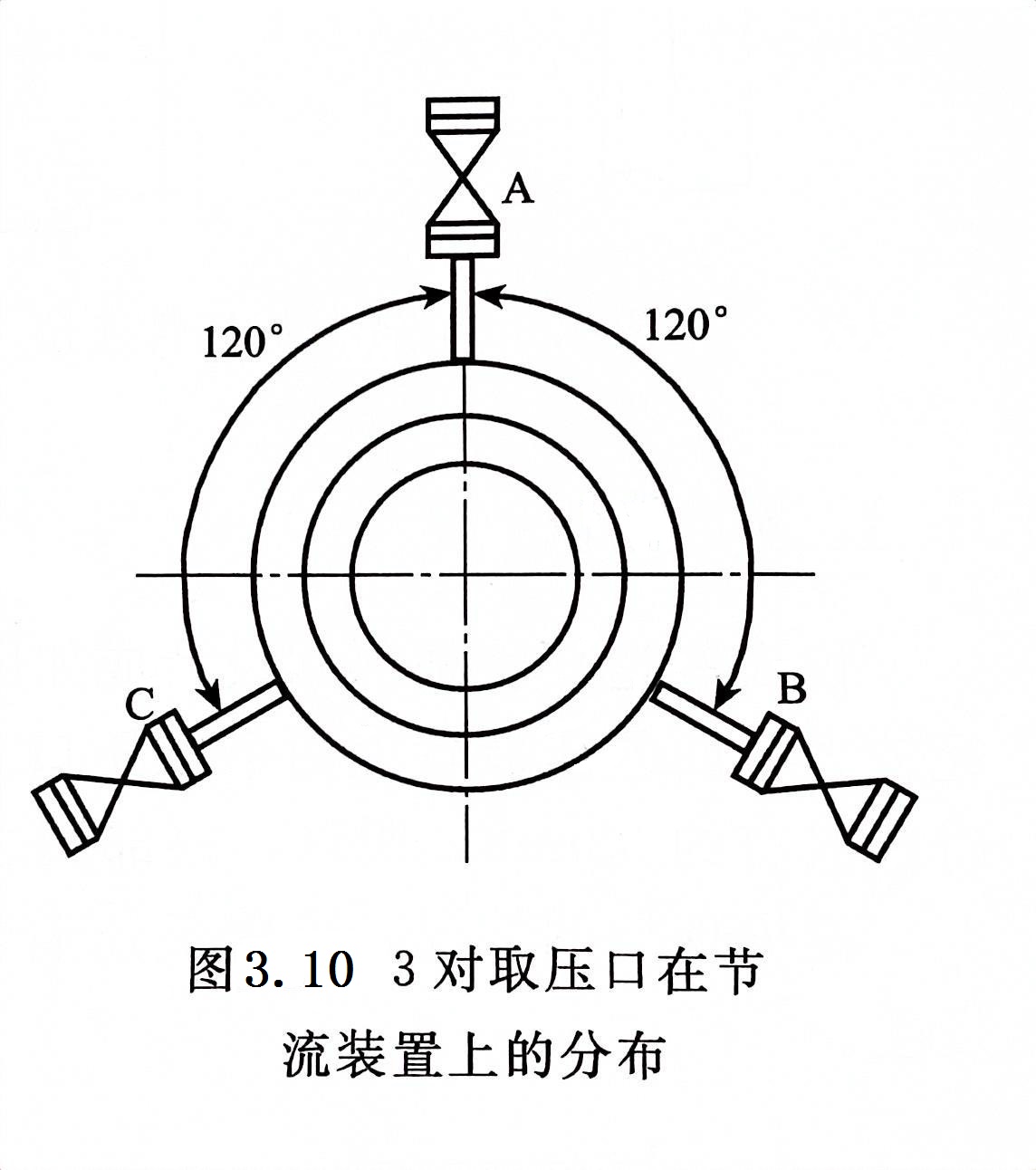

这个流量测量点，差压装置安装在DN80的垂直管道上，流体自下而上流动。一套差压装置有3对差压信号取压口，分别去3个差压变送器，3个变送器输出分别去DCS、安全联锁系统和计量系统。3对取压口均为lin法兰取压，在法兰圆周上的布置相隔 120°，根部阀为法兰式闸阀，如图3.10所示。

用户介绍，该测量点所测量的介质甲醇，是货轮上卸下经科氏力质量流量计计量，然后送储罐的，此科氏力流量计即为双方贸易交接计量手段。储罐中的甲醇再用泵打出，经该流量计测量后送生产系统。卸船后的计量结果用作醋酸成品单耗计算的依据，从几年来的单耗统计结果分析，科氏力流量计计量结果是准确的，经醋酸产品产量核算，在均衡生产的情况下，甲醇流量应为 32t/h，但该计量点的3路输出信号，均高于 32t/h，而且各不相同，有时A最高，有时B或C最高，最高时可达 41t/h。

经校验，差压变送器均未超差，五阀组排气也正常。

二、分析与诊断

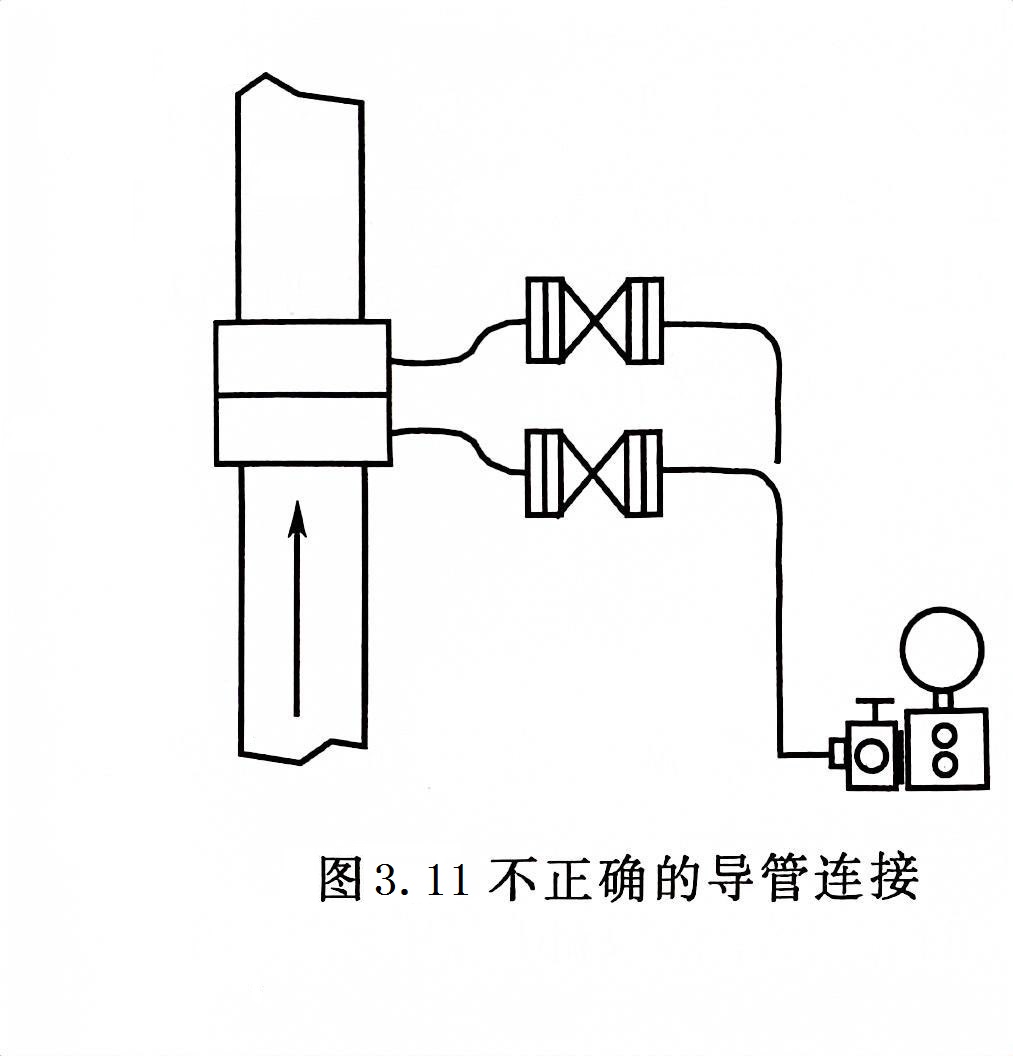

①差压装置上的引压管引向有问题，如图3.11所示。因为负压管从取压口引出后爬高一段距离，再装根部阀，根部阀出去后再下行去差压变送器。毛病就出在引压管的最高点易积气，而且无气体收集器和排气阀，导压管内的气体使差压传送出现正向偏移。

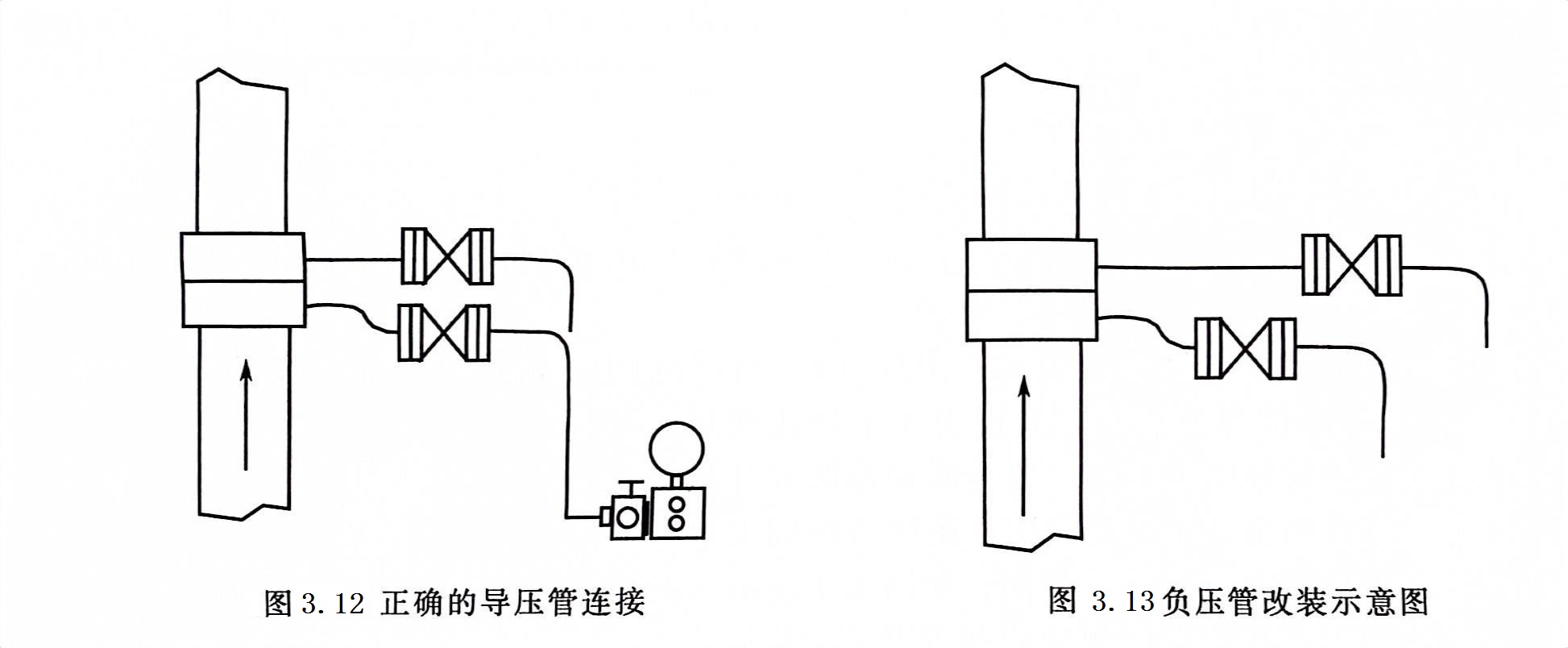

甲醇在正常情况下是液态，但无法保证它在任何时候都不会析出气体。为了防止析出的气体进入引压管，必须采用如图3.12所示的方法来保证坡度。

②差压变送器的排气。在仪表投运前，引压管和差压变送器高低压室内均充满空气，开表后，甲醇依靠其重力从母管进入引压管，管内的空气密度较小，翻滚上升进入母管。五阀组排气时，可将阀组前面流路内的气体排净，而差压变送器高低压室内的气体，必须打开高低压室上的上面一个排气口才能排净。用户漏掉了差压变送器排气操作这一步。

三、建议

根据现场的情况，随后我公司将负压管按图3.13所示予以改装，从而杜绝负压管内积气的事情发生。

四、小结

①安装在垂直管道上的差压装置，导压管的处理很容易出问题。在测量不同介质的流量时，导压管的敷设应满足下列要求:

被测介质为气体时，导压管内一般应充满气体，残存的液体将会引起差压信号的传递失真；

被测介质为液体时，导压管内一般应充满液体，残存的气体、气泡将会引起差压信号的传递失真；

被测介质为蒸汽时，冷凝罐或冷凝管到差压变送器(包括高低压室)导压管内应充满凝液，残存的气体将会引起差压信号的传送失真。

本实例中就是因为负压管内有气体潴集，引起流量示值偏高。

②流量计开表之前，导压管内、五阀组(或三阀组)内、差压变送器高低压室内，均充满空气。开表时，甲醇依靠其本身的重力进入导压管，但在一些角落内，原来占据着空间的空气并不能完全赶走，因此需进行排气操作，为残存的空气提供一个出口。为了达到此目的，不仅五阀组处要进行排气操作，差压变送器的高低室也要进行排气操作。
