一、存在问题

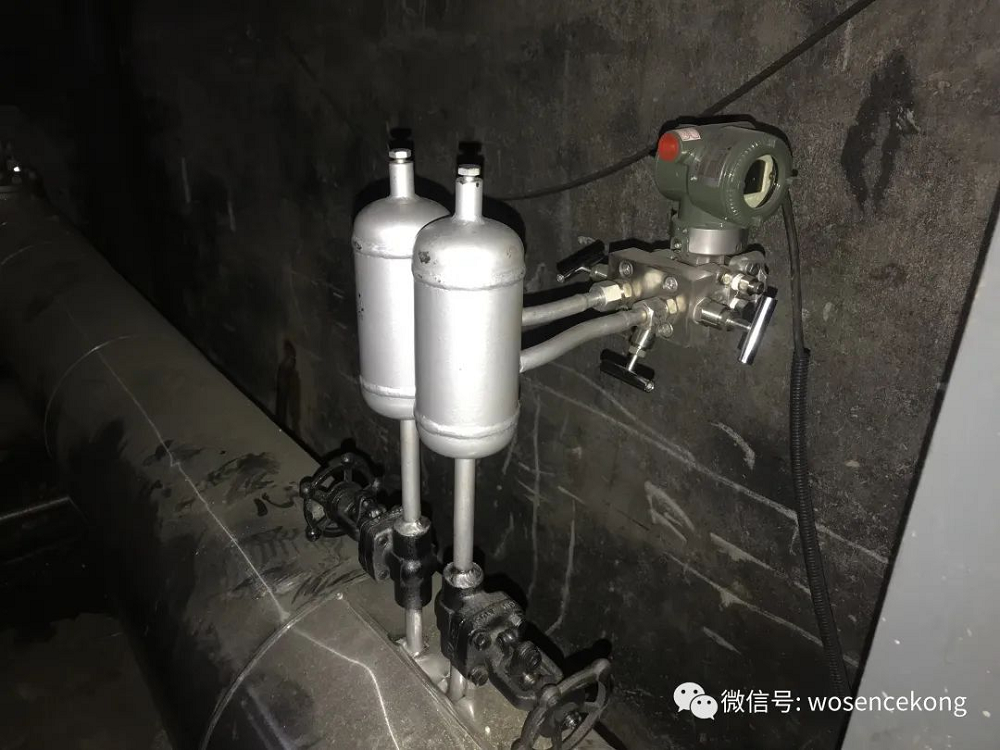

某化工厂煤制甲醇装置中，焦炉煤气用孔板流量计测量流量，冬季因煤气温度太低，萘吸收设备中的焦炭因煤气中的水汽冷凝结冰，堵塞微孔，无法运行，所以煤气中萘含量升高，严重时萘的结晶物将三阀组的通道堵塞，以致差压变送器高低压室排放口排不出气，待用蒸汽对管道及三阀组加热将结晶物融化后，高低压室排放口能排出被测流体，但流量显示值仍偏低，约偏低50%。

二、分析与诊断

这是个典型的气体内一部分结晶物影响流量测量的实例。被测流体中含萘是工艺原因，仪表自身没有力量根除这些萘，只能被动地接受并在结晶物堵塞信号传输通道后设法予以疏通。好在这些结晶物清理并不困难，只要用蒸汽吹扫或管外加热，而且吹扫时也不会对仪表造成损坏。

用户提的问题是差压信号传输通道疏通后，为什么流量示值严重偏低。

按差压式流量计工作原理分析，差压信号管传递干气体差压信号时，只要不堵不漏就不影响流量示值。

用户介绍的是差压信号传输通道被结晶物堵塞，其实，结晶物在节流件A面(迎流面)和B面(背流面)，在工艺管道内壁上都可能有沉积。但在孔板开孔内不会有沉积，因为此处流速高。

结晶物在管道内沉积，在节流件板面上沉积，只会引起微小的误差，不会引起50%的误差，如此大的误差应是由差压变送器误差引起。

差压变送器误差最有可能是由下面两个原因引起:

①变送器膜盒的波纹处有结晶物尚未除尽，所以不像正常的膜片那么“柔软”；

②大量的结晶物导致膜盒上波纹的破坏。

三、处理方法

①将差压变送器拆下校验，如果测量范围已与设置值不符，可用溶剂注入高低压室进一步清洗。

如果清洗后差压变送器仍不合格，则返厂维修,换上一台备用表。

②如有可能将三阀组通道也彻底清洗。

③防止差压变送器高低压室内和差压信号传输通道内以后再结萘，更有效的方法是增设伴热保温，只要将上述与煤气接触的部位温度保持在80℃或以上，萘就不会结晶。
