一、存在问题

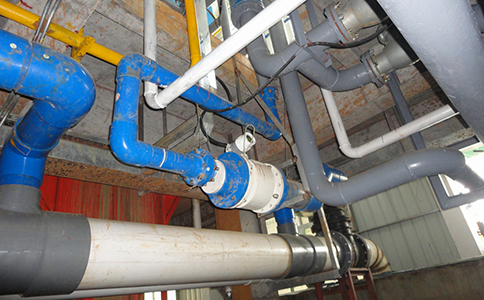

  广东某卷烟厂在开展节能活动中有一个项目，是将安装在地面上的板式换热器出口的凝结水，利用疏水器背压，送到设在锅炉房二楼的回收热水槽。为了对回收热量进行核算，在回收管上安装了低电导率电磁流量计，其流程如图2.33所示。

为了不使疏水器背压升得太高，疏水器到回收热水槽之间的管道直径放大到DN150。为了减小阻力，回收水流量选用低电导率电磁流量计。但此流量计投运后，示值超过满度，将其测量上限放大了3倍，流量示值仍超满度。对于DN80的低电导率电磁流量计，此时量程上限为180t/h，而该厂3台燃油锅炉总的蒸发量才 30t/h，显然低电导率电磁流量计指示的流量值不正确另有其他问题。

二、分析与诊断

(1)该厂的设计方案是合理的

该厂利用疏水器背压输送凝结水的方法是合理的。如果采用凝结水泵输送，除了增加泵、凝结水缓冲槽的投资外，还要考虑缓冲槽的水位控制。而采用凝结水背压输送，既节省投资，又简化了操作和管理，适合距离不太远的输送。

(2)采用低电导率电磁流量计测量凝结水流量是合理的

在图2.33中，将阀V1关闭，低电导率电磁流量计就开始工作，不增加系统阻力。

(3)低电导率电磁流量计指示满度原因分析

① 校零试验

要求用户做低电导率电磁流量计校零试验，结果是，打开旁通阀V1并关闭流量计的上游切断阀V2，或者仅仅打开旁通阀，流量计示值均回零。显然，流量计工作正常。

②怀疑蒸汽进入流量计

凝结水在从疏水器内排出之前，因压力较高，所以汽液相平衡温度也较高。例如压力为0.6MPa G，温度约为164℃。

凝结水从疏水器排出之后，由于突然减压，部分凝结水因闪蒸变成蒸汽，温度也随之下降。例如疏水器出口处压力为0.1MPa G时，温度降到121℃。

凝结水在管内上行时，随着静压的逐渐降低，不断有一定量的凝结水被蒸发，因此，蒸汽逐渐增多。这些蒸汽在阀 V1关闭之前，是在 DN150水平管的上部流向回收热水槽。凝结水则贴在管道底部流向回收热水槽。而当阀 V1被关闭后，蒸汽只能与水一起，经低电导率电磁流量计流向热水槽。

水和蒸汽的混合物流过低电导率电磁流量计时，低电导率电磁流量计的电极难免要被混合物中的蒸汽覆盖，由于蒸汽导电性很差，就使两电极之间呈高阻状态。因为两电极之间的电阻就是低电导率电磁流量传感器的信号源内阻，内阻增大后，受外界干扰，使流量计输出指示满度。

三、建议

综上分析，低电导率电磁流量计指示满度是因蒸汽进入低电导率电磁流量计测量管。而蒸汽所以进入测量管，是因蒸汽原有的通道被阻断，在无路可走的情况下，只得与凝结水一起经流量计测量管流向回收热水槽。所以须给蒸汽另外提供一条通道。

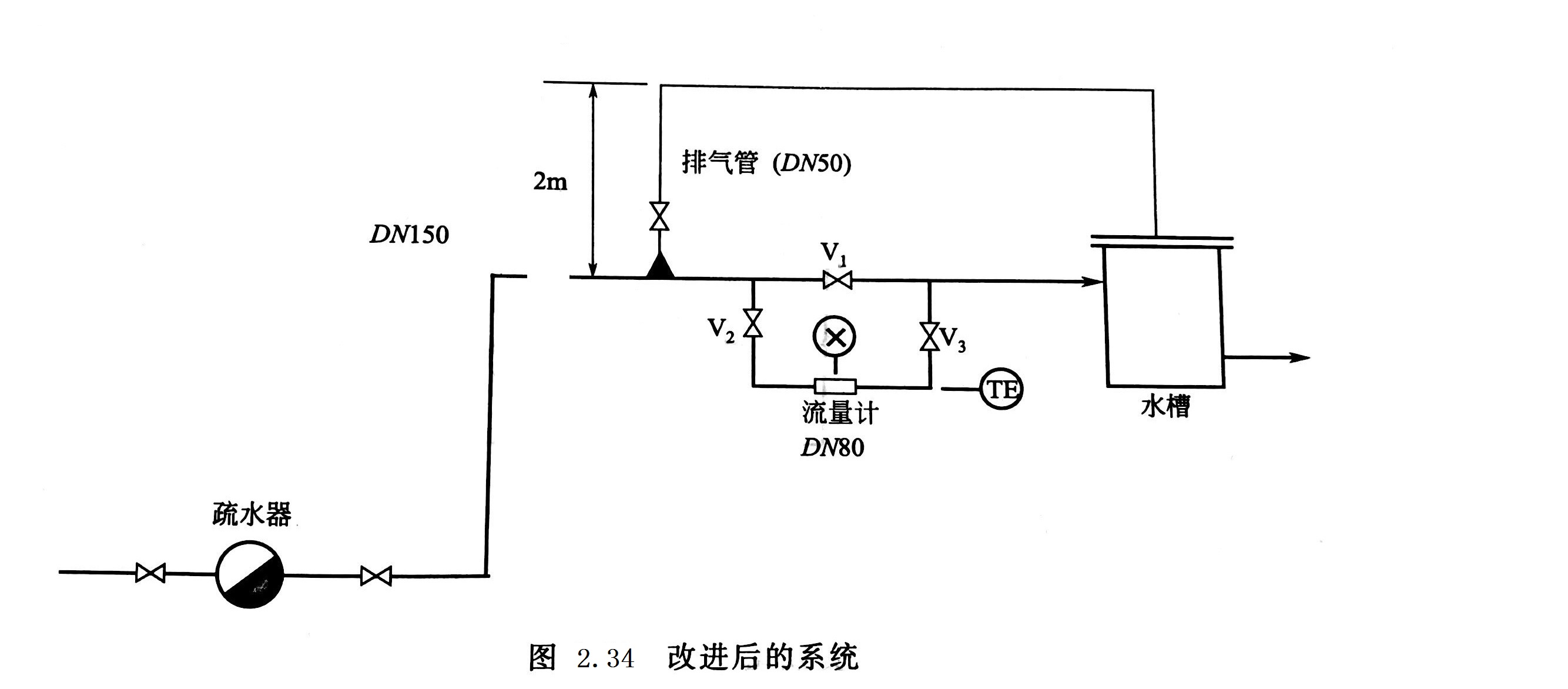

在图2.34中，增设一根DN50的蒸汽管，从DN150水平管道顶部通向回收热水槽。

在正常情况下，DN150的水平管段并不充满凝结水，但为了防止流量较大时，由于低电导率电磁流量计及相关的DN80管的阻力引起V1阀前压力有些许升高，以致凝结水从DN50蒸汽管流向回收热水槽。DN50蒸汽管设置2m高的龙门架。

四、反馈的信息

用户按上述建议增设蒸汽管后，低电导率电磁流量计工作正常。

五、讨论

关于流动脉动问题。

疏水器疏水是间歇的，在疏水阀两端压差恒定的情况下，从疏水器排出的凝结水流量随时间变化的关系是一个方波，由于疏水量的平均值有变化，所以方波宽度和两个方波之间的距离并不规则。
