一、用 途
标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置,它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差,又变送器将该压差讯号转换成比例的输出信号,再有二次仪表或调节器,对被测量流量进行记录,指示或调节。
作用原理和结构
1、基本原理
在管道内部装上孔板或喷咀等节流件,由于节流件的孔径小于管道内径,当流体流经节流件时,流束截面突然收缩,流速加快。节流件后端流体的静压力降低,于是在节流件前后产生产生静压力差(见图 1),该静压力差与流体过的流体流量之间有确定的数值关系,用差压变送器(或差压计)测量节流件前后的差压,实现对流量的测量。
2.节流装置的结构
节流装置的结构如图 2、3 所示:

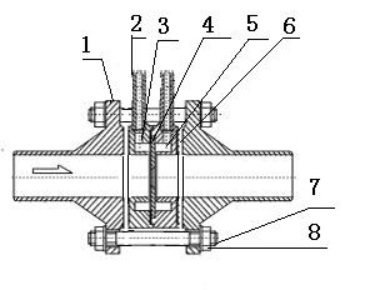

图 2、标准环室孔板节流装置结构示图(Pg≤25)
1、法兰 2、导管
3、前环室 4、节流件
5、后环室 6、垫
7、螺栓 8、螺母

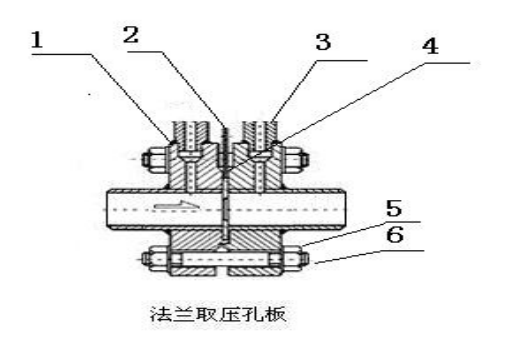

图 3、标准法兰孔板节流装置示意图(Pg≥64)
1、取压法兰 2、孔板 3、导压管
4、密封垫 5、螺母 6、螺栓
