测量管径

夹装式传感器：10mm～8000mm或更大，插入式传感器：管径≥80mm安装

管壁厚度

≤50mm

管道材质

几乎所有的金属和致密塑料管，对于混凝土或其他组份管材及有内衬请咨询

夹装式测量精度

管径＞150mm:±0.5%～±1%;管径≤150mm:±0.5%～±1.5%

插入式测量精度

±0.5%～±1%

重复性/线性度

±0.1%～±0.3% / 0.5%

流速范围

0.01～25m/s(正反双向计量，并可计量净流量)

量程比

400:1(注：满足上游10倍管径直管段，下游5倍管径直管段，流速大于0.3m/s)

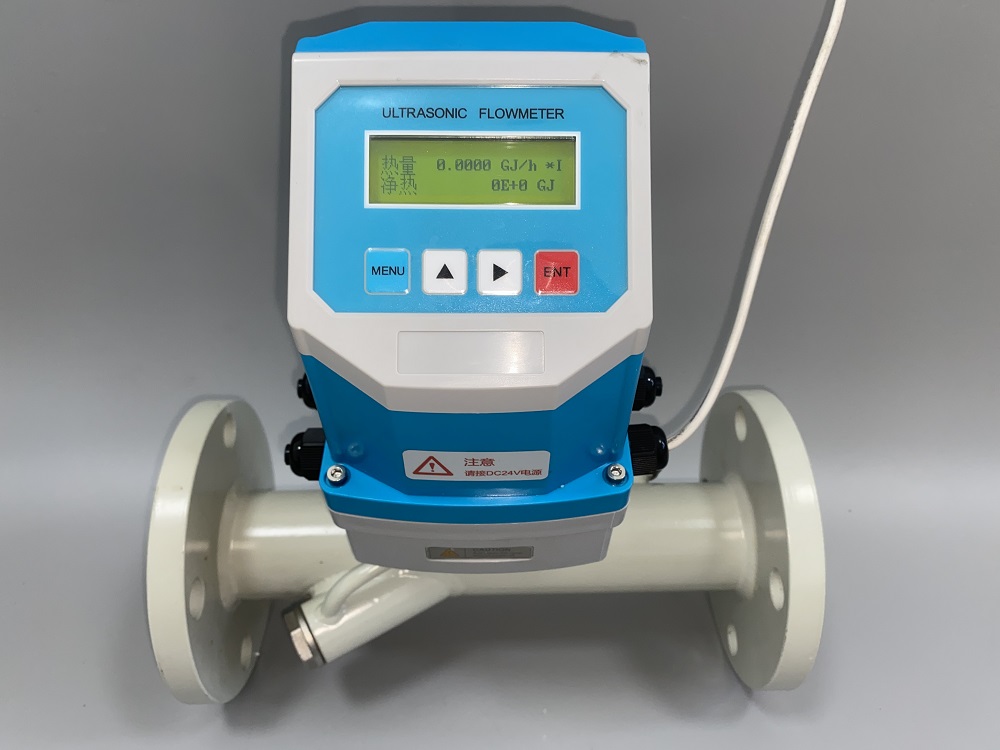

显示

2×10汉字背光液晶显示，显示瞬时流量、流速、累积流量、信号状态

电源

AC85-260V或DC8-36V  50/60HZ

功耗

≤1.5W

存储温度

-20～70℃

模拟输入

3路4-20mA电流输入，可输入压力、温度、液位等信号；

可连接两路三线制PT100铂电阻，实现热量测量。

模拟输出

电流信号：1路4-20mA输出，阻抗600Ω，精度0.1%

频率信号：1-9999HZ之间任选，OCT输出

脉冲信号：正负净流量及热量累积脉冲，脉冲宽度6-1000ms

数据接口：隔离RS485串行接口，支持MODBUS等协议

通讯协议

MODBUS协议，M-BUS协议

其他功能

日月年累积流量自动记忆功能，上、断电时间和流量管理功能

适用管径

DN15~DN100

DN50~DN700

DN300~DN6000

DN15~DN100

DN50~DN700

材    质

ABS

特殊材料

工作频率

1MHz

安装方法

V(N、W)法

V、Z法

Z法

V(N、W)法

V、Z法

标    定

整机配对标定

磁    性

有

无

适用温度

0℃~70℃

0~160℃

防护等级

IP68（可浸水工作，水深≤3米）

外形尺寸

45*30*30

60*45*45

80*70*55

90*85*24

90*82*29

质    量

75

250

650

94

150

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤10000ppm且气泡含量小

适用管材

碳钢、不锈钢、铸钢、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。

管道衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。

信号电缆

专用屏蔽电缆，单根可加长到500米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。
