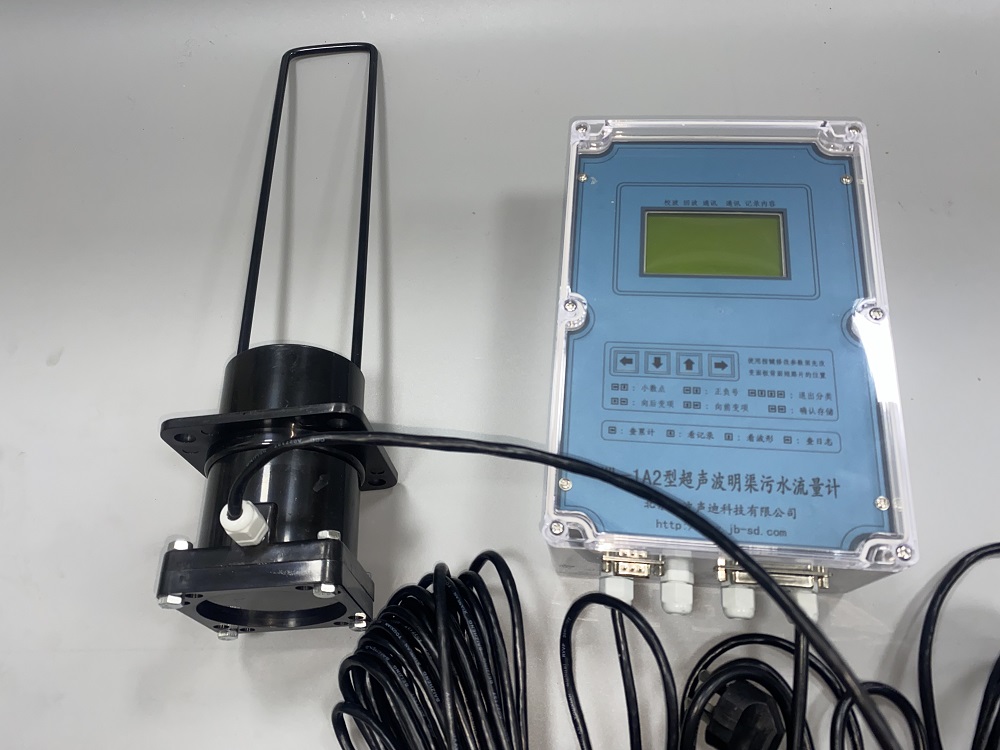

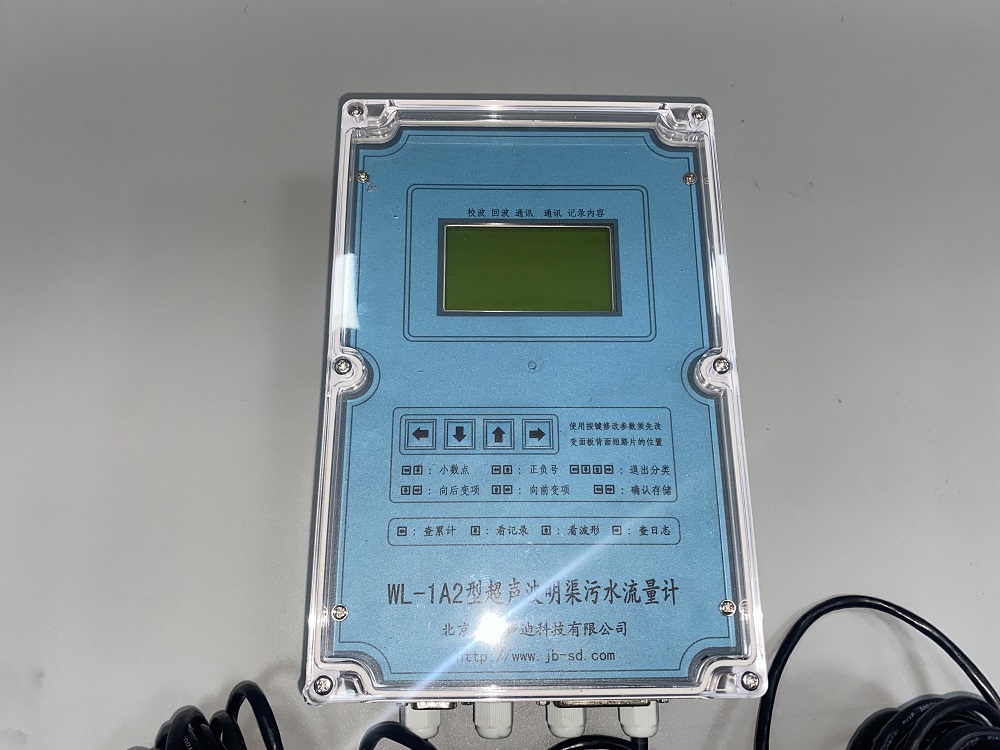

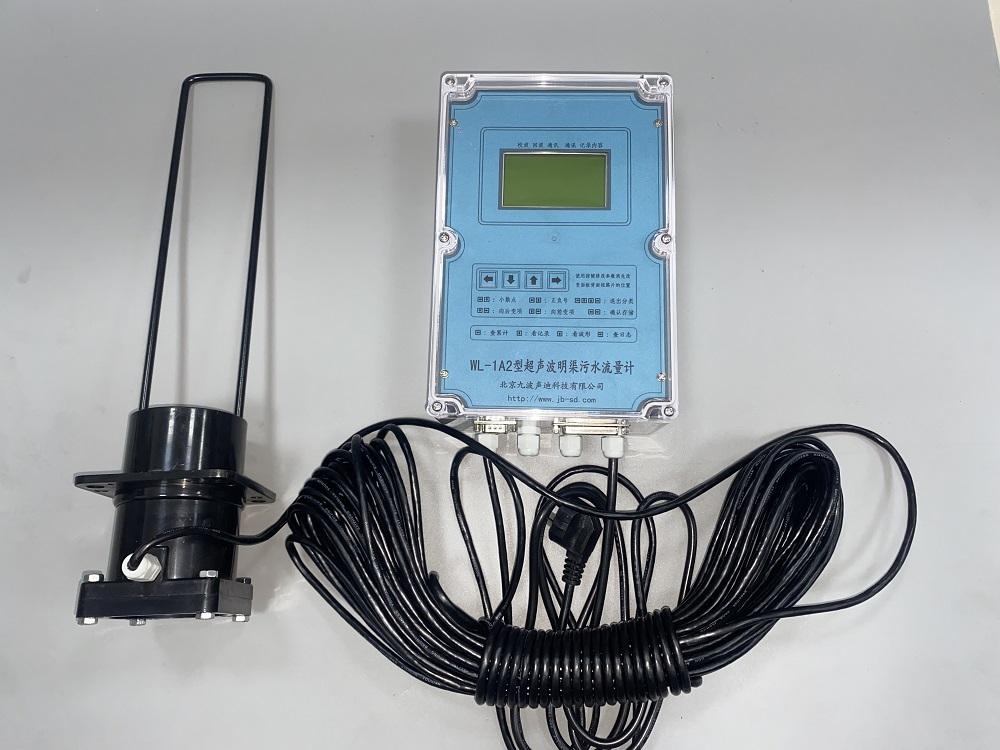

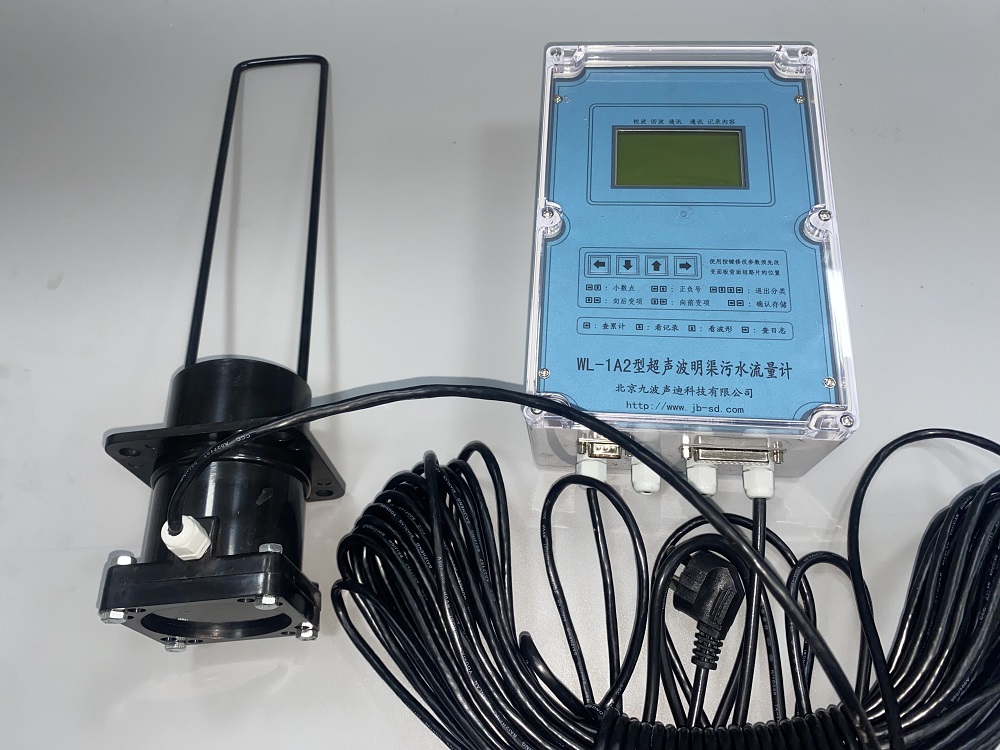

WL-1A2型明渠流量计
  • 名称:WL-1A2型明渠流量计
  • 型号:
  • 品牌:
  • 颜色:
  • 产品特点
在线咨询
  • 产品详情
  • 案例展示

产品简介

与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的

流量。由于这种仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体情况下,比其它形

式的仪表具有更高的可靠性。

工作原理

    明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠

内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位-流量关系反算出流量。

常用的量水堰槽有,直角三角堰、矩形堰和巴歇尔槽(图三)。

使用超声波明渠流量计,安装时必须知道配用量水堰槽的水位-流量对应关系。

量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。

    巴歇尔槽知道了喉道宽度b,就可以用相应的公式算出水位-流量对应关系。

直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时,三角堰与渠道宽

B、开口角度、上游堰坎高度p有关。

测量范围

0.1升/秒~10米3/秒  (量程与配用堰槽有关)

累计流量

99999999米3

测距范围

0~10m

测距精度

3‰

流量精度

1%~5%(取决于堰槽的精度)

盲    区

0.25m~0.5 m

分 辨 率

1mm

仪表显示

自带LCD显示液位高度、流速、流量

模拟输出

4~20mA 输出瞬间流量

数字输出

RS485协议

供电电压

DC24V / AC220V

环境温度

-20℃~ +60℃

防护等级

IP65

安装方式

支架或法兰安装
