不锈钢巴歇尔槽用途及简介

明渠流量计应用在所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、

工矿企业废水排放以及水利工程和农业灌溉用渠道。工业和公用事业常用测量污水的明渠流量仪

表按测量原理大体可分为堰法和测流槽两种。堰式流量计的特点：结构简单，安装方便，测量精

度和可靠性好；

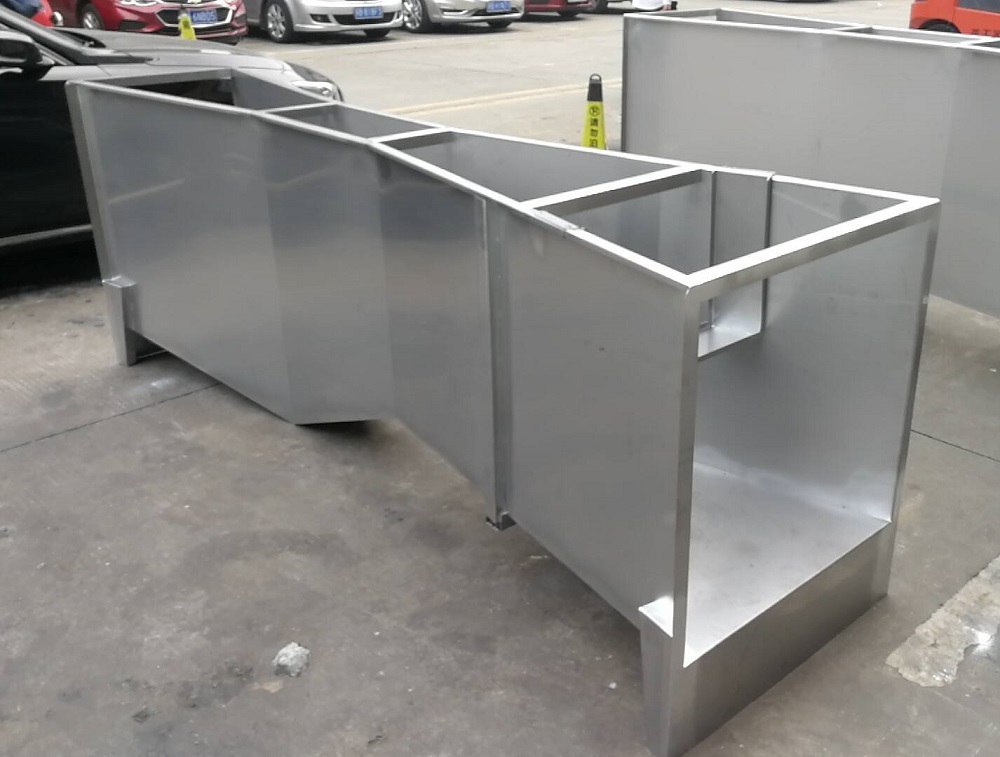

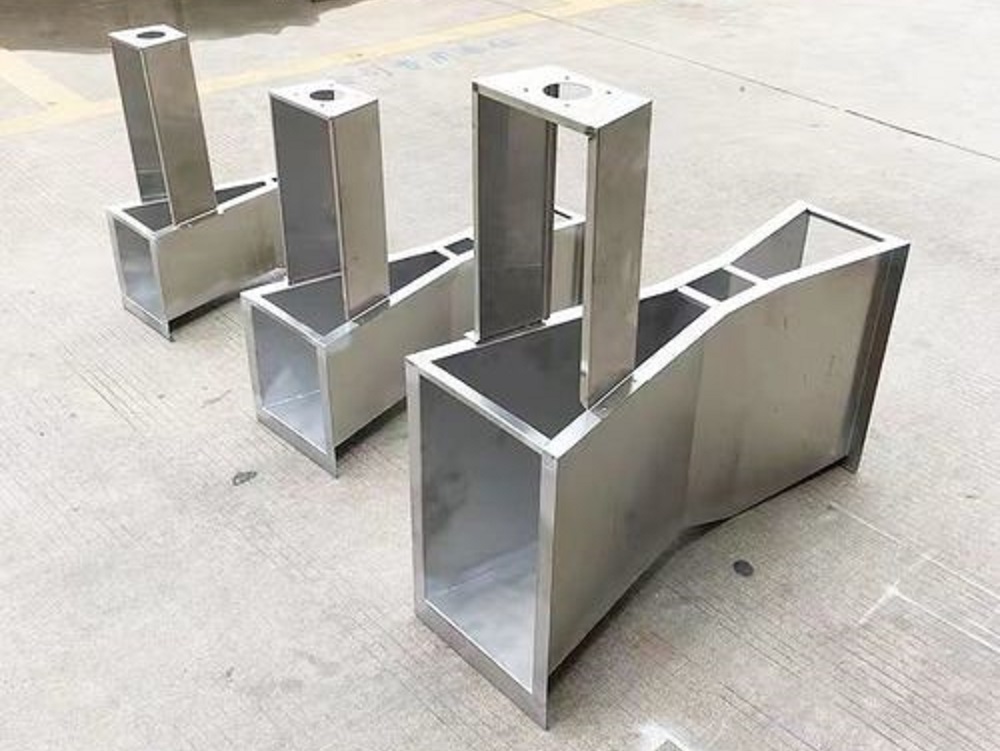

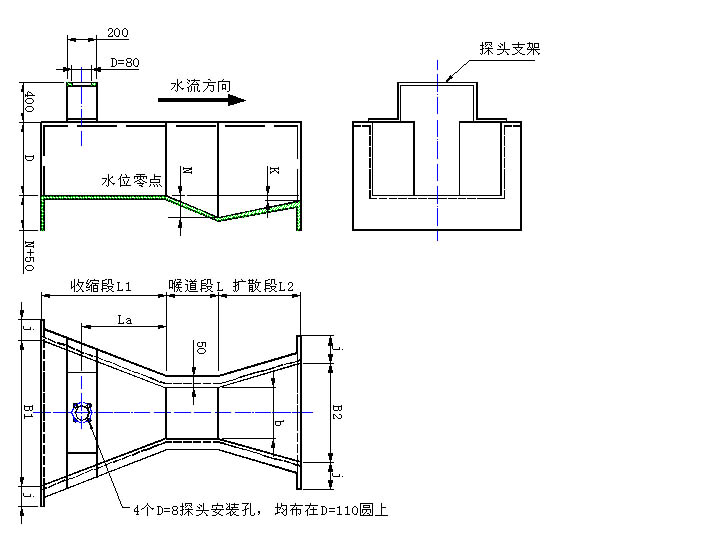

不锈钢巴歇尔槽外形结构

第一步：巴歇尔槽放入明渠中，保持槽子水平，

要求：

（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。

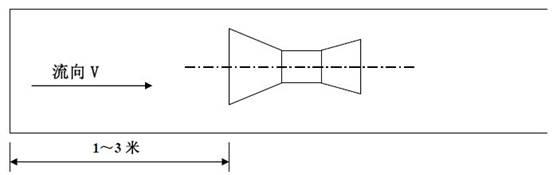

（2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。

（3)必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。

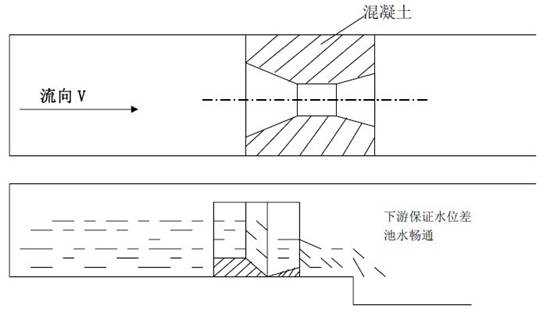

第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保

证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距

离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。

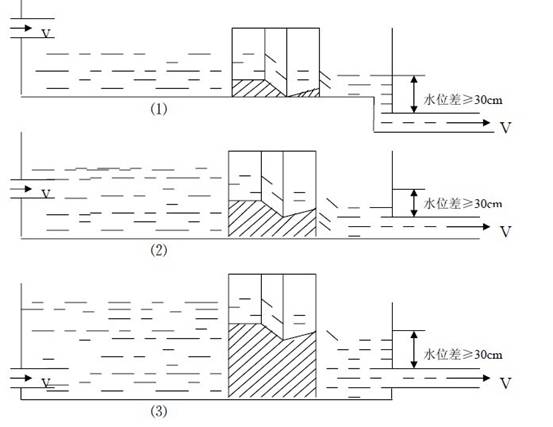

巴歇尔槽安装的几种情况：

巴歇尔槽安装的最关键点：必须保证巴歇尔槽下游有水位差，排放通畅，不会积水。

注：巴歇尔槽支架处为水流上游。
