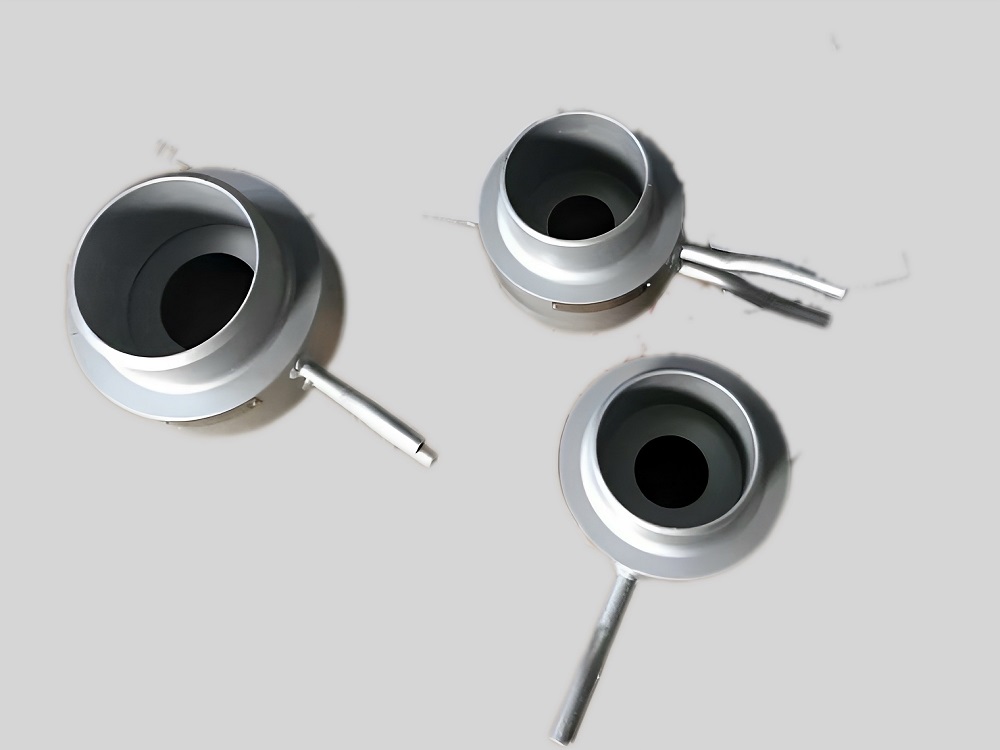

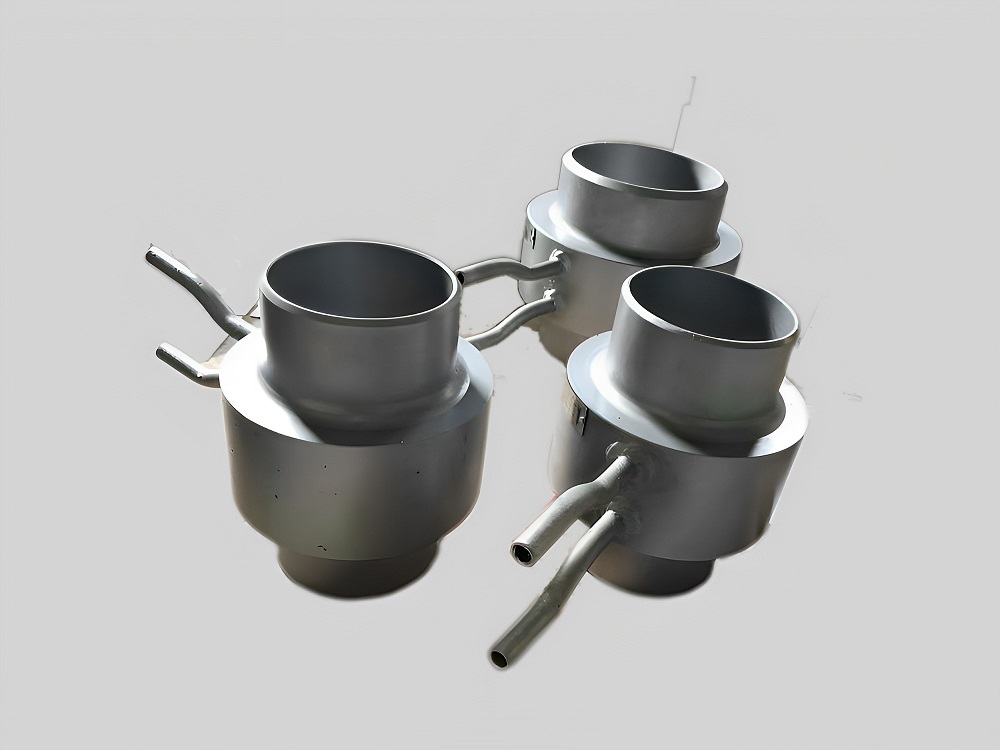

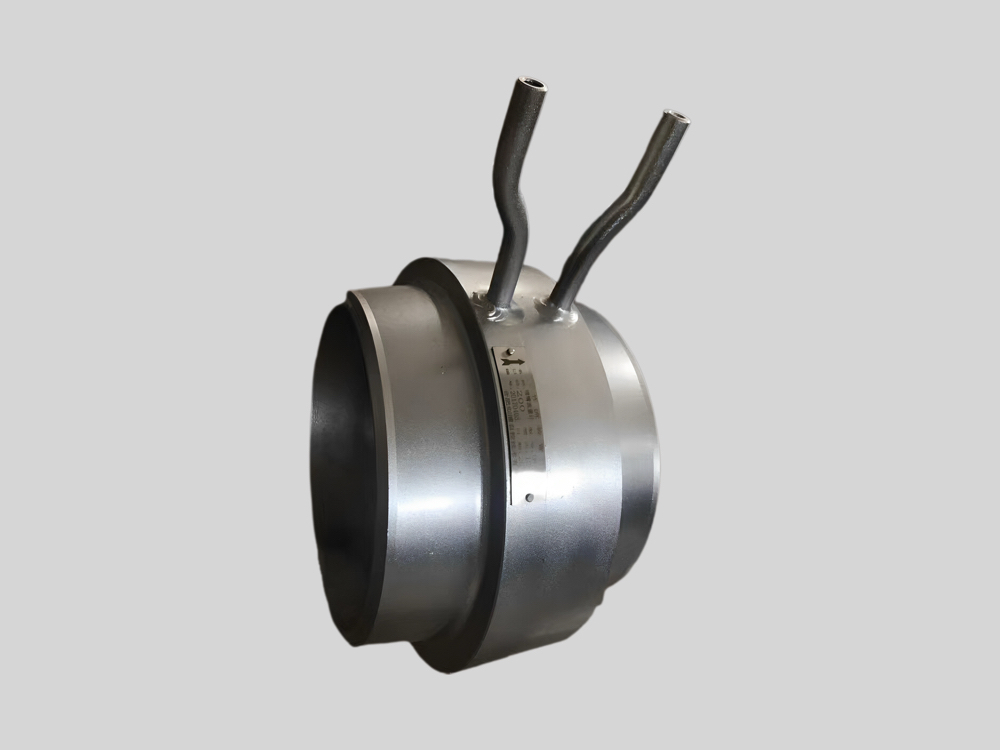

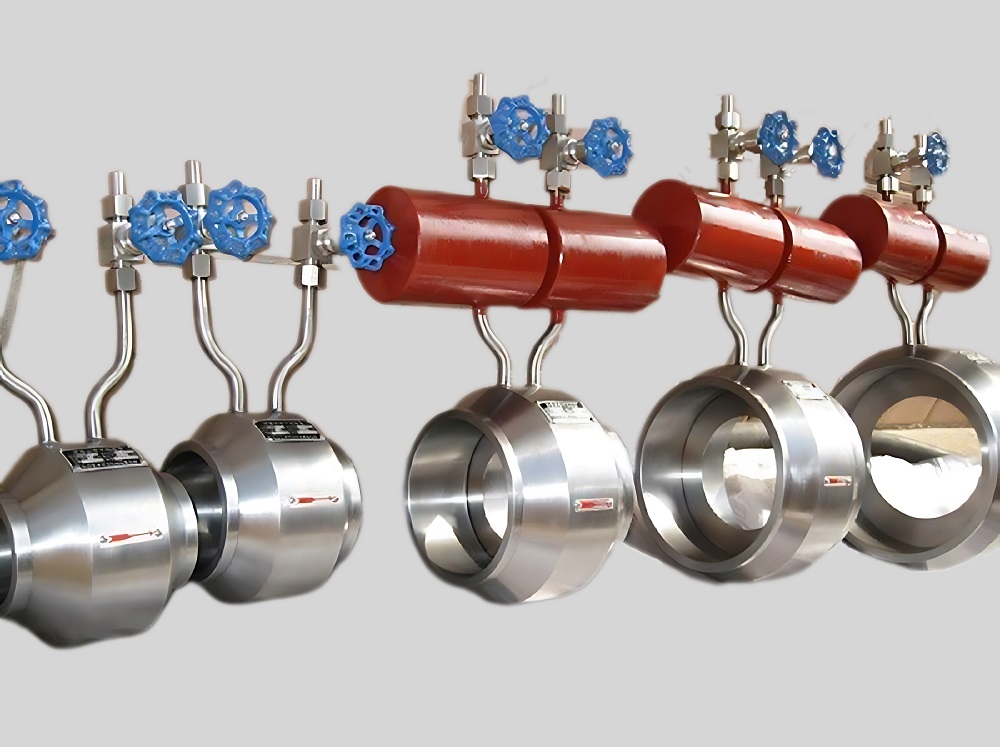

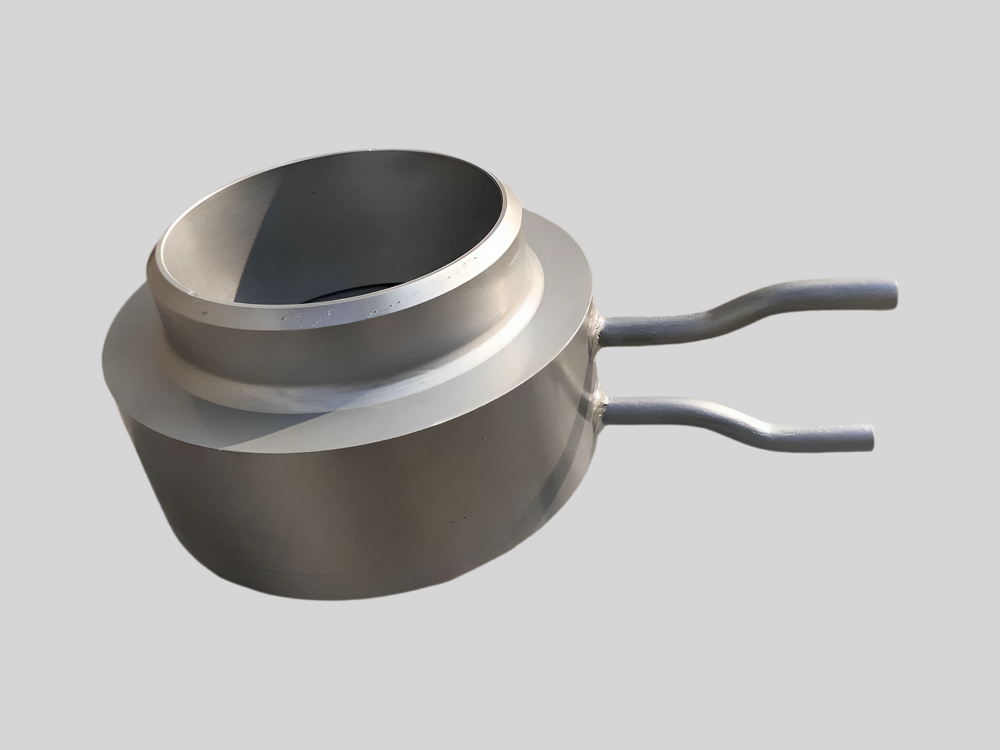

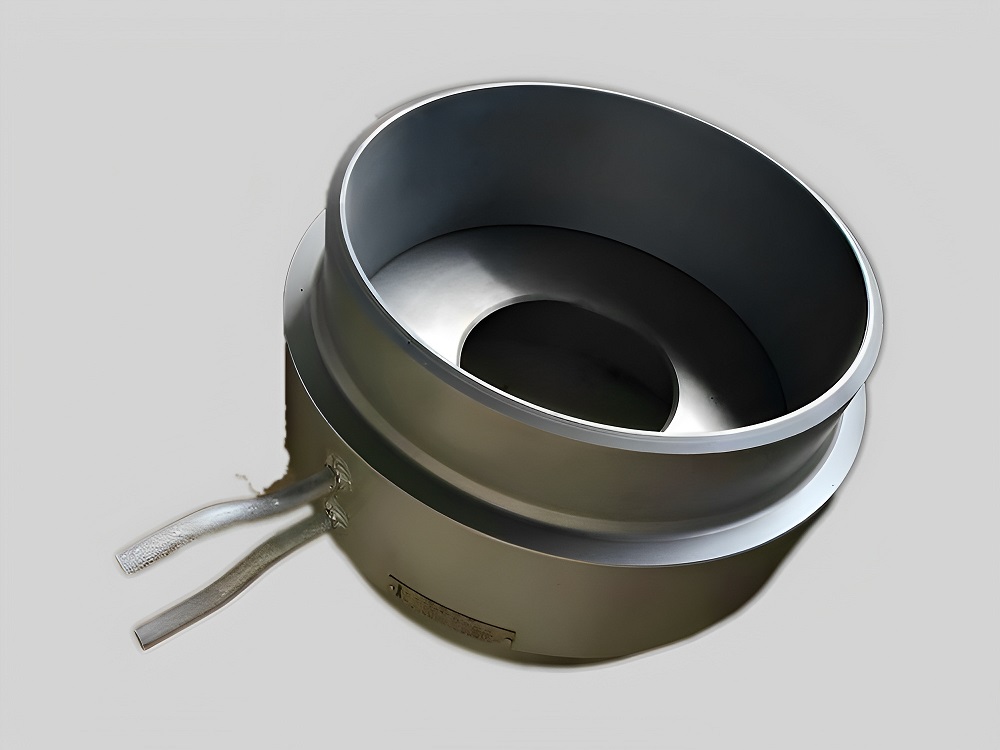

一、产品概述

标准喷嘴具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高、压力损失小等特点可用于贸易结算。标准喷嘴按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。无需实流标定。

二、测量原理

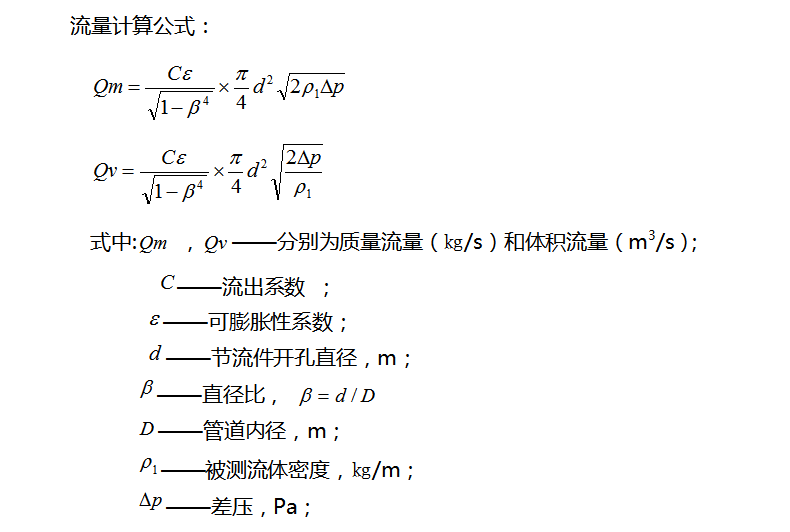

喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈 大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。

由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短,精度高。

三、产品特点

1、结构简单,安装方便。

2、喷嘴比孔板的压力损失小，要求直管段长度也短。

3、无需实流校验，性能稳定。

4、可耐高温高压、耐冲击。

5、耐腐蚀性能比孔板好，寿命长。

6、精度高、重复性好、流出系数稳定。

7、圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

8、整体锻造加工技术，造价较高。

四、主要技术参数

1、公称直径：20mm≤DN≤630mm

       2、公称压力：PN≤32Mpa

3、工作温度：-50℃≤t≤550℃

4、雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤10⁷
                                  0.44≤β≤0.8时，20000≤ReD≤10⁷

5、喉 径 比：0.30≤β≤0.80

6、精     度：0.5级、1.0级、1.5级、2.0级

7、参照标准：GB/T2624-2006、JJG640-94

8、连接方式：法兰连接、焊接

五、结构形式

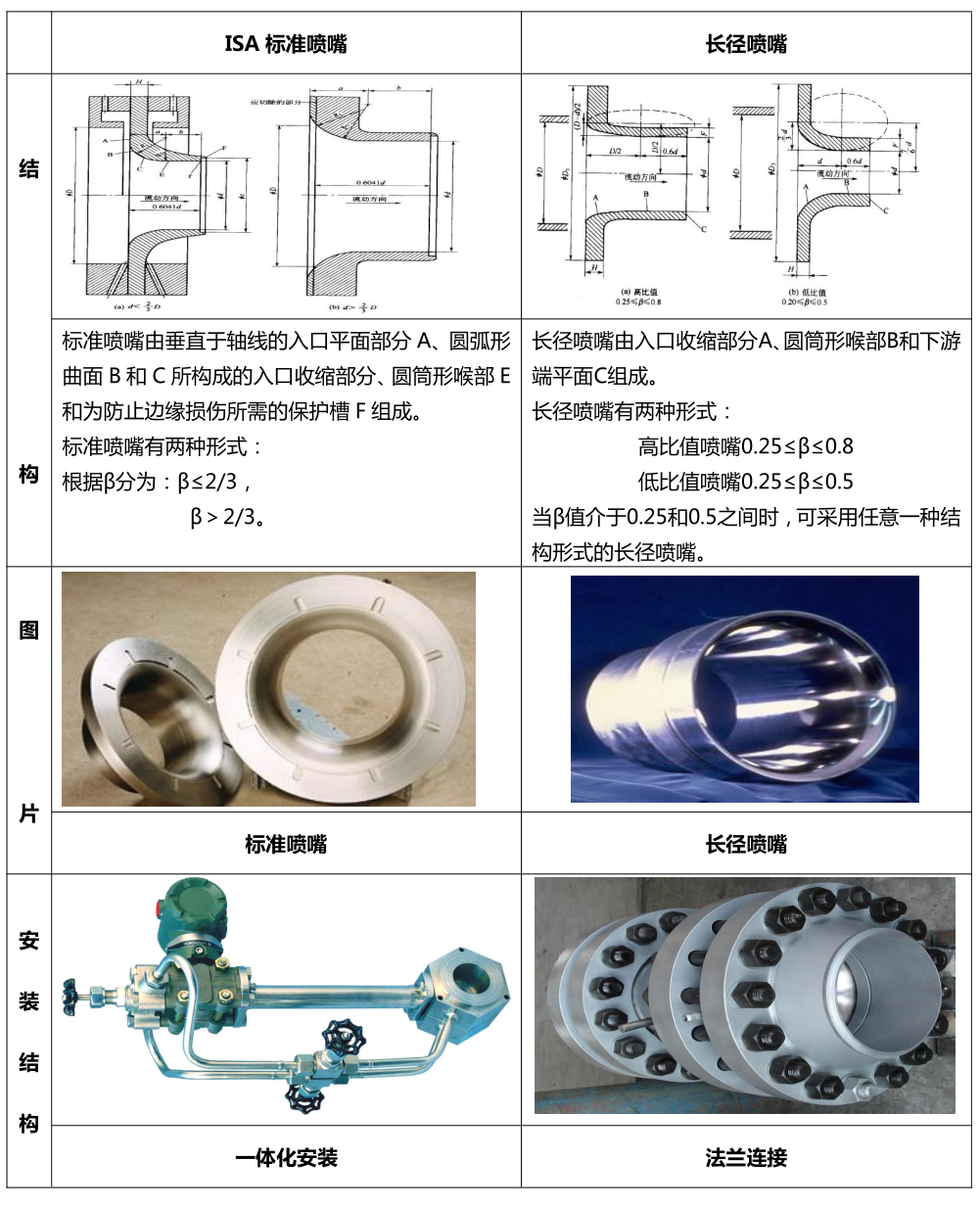

标准喷嘴入口根据圆弧形轮廓结构不同分为ISA标准喷嘴和长径喷嘴。结构如下表：
