导热油流量计概述：

导热油炉是以重油.轻油或可燃液体为燃料.导热油为热载体.利用循环油泵强制液相循环.将热能输送给用热设备

后.继而返回重新加热的直流式特种工业炉.广 泛用于如石化.纺织.印染.塑料.橡胶.食品加工.木材加工.沥青加热.纸

箱生产.蔬菜脱水.烤漆.铸造砂模烘干等，还可用于≤350℃焙烘、蒸化、定型、溶融、干燥。

导热油流量计介绍：

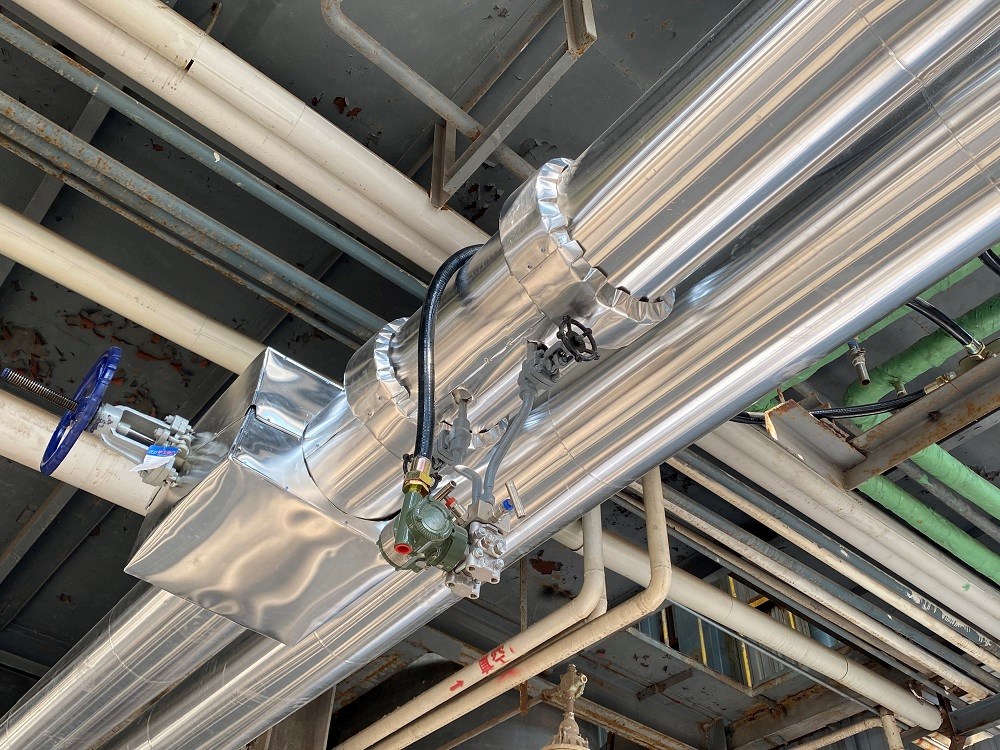

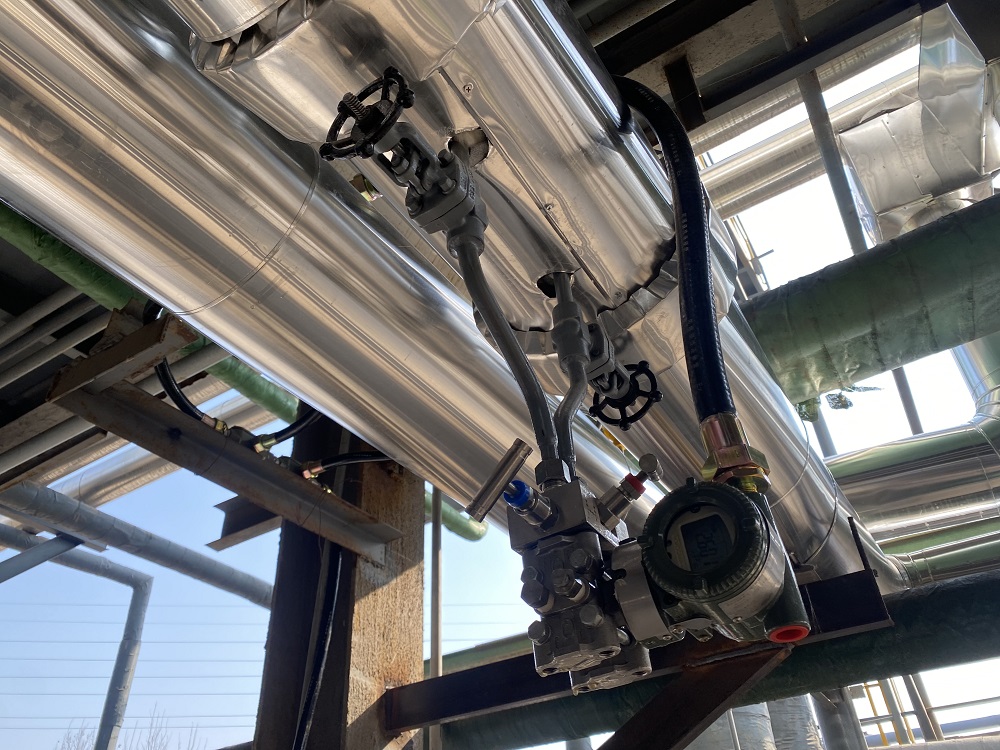

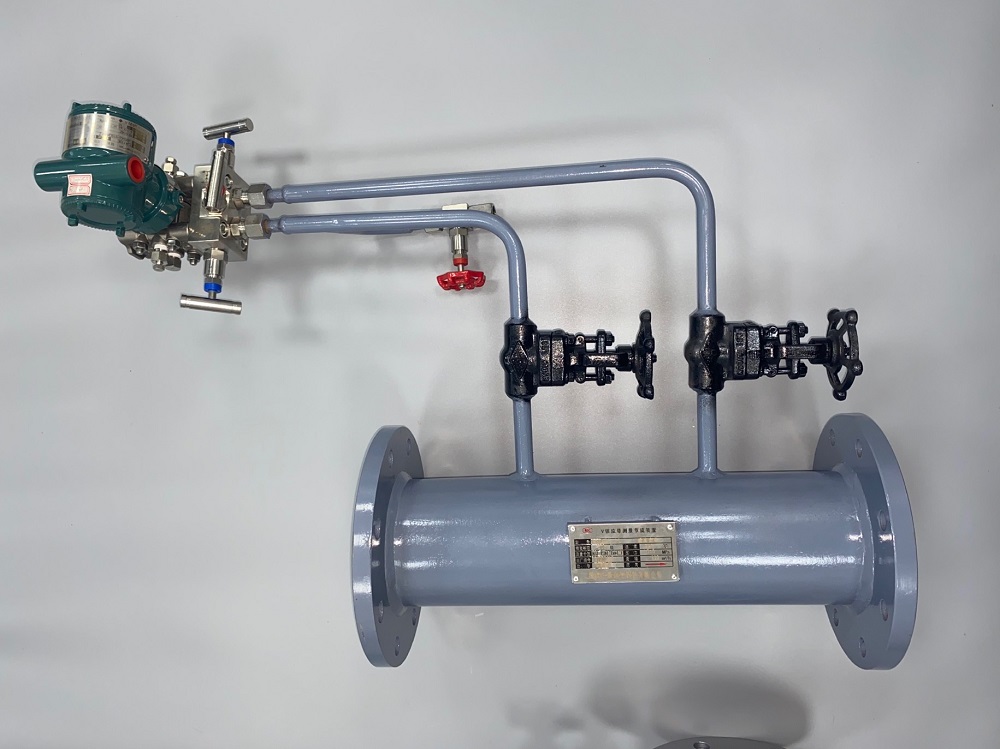

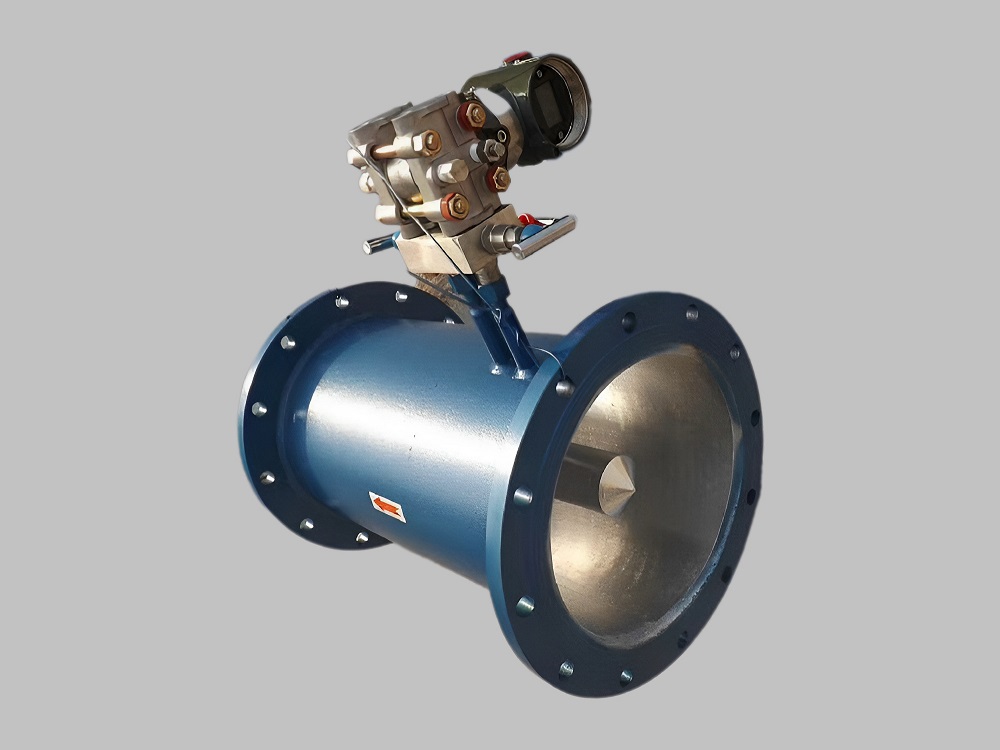

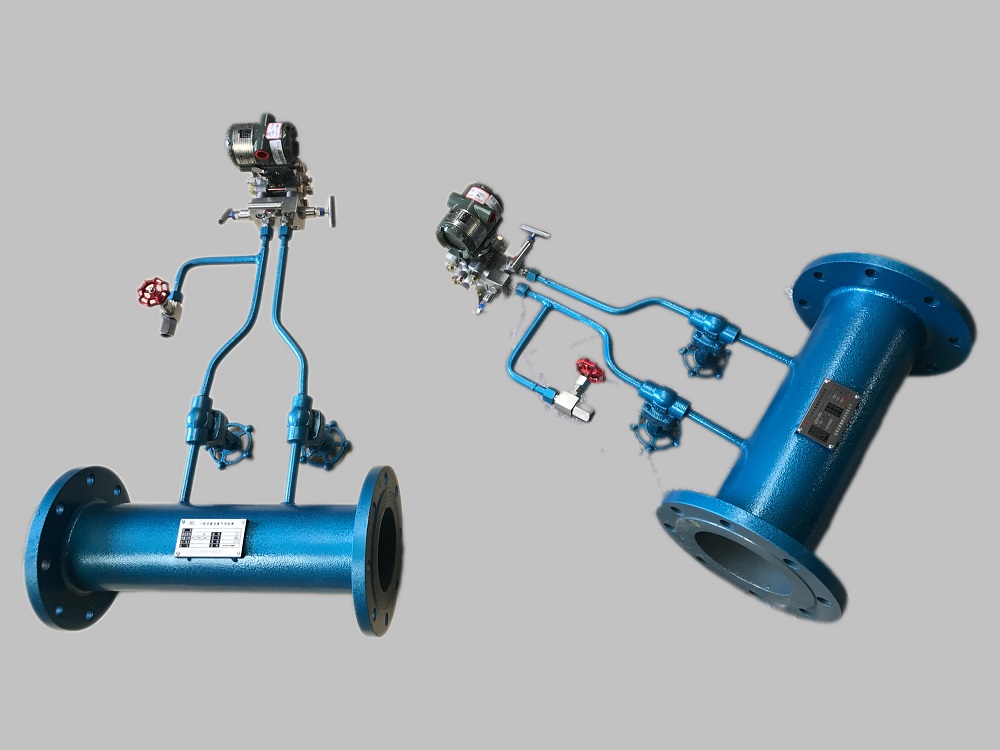

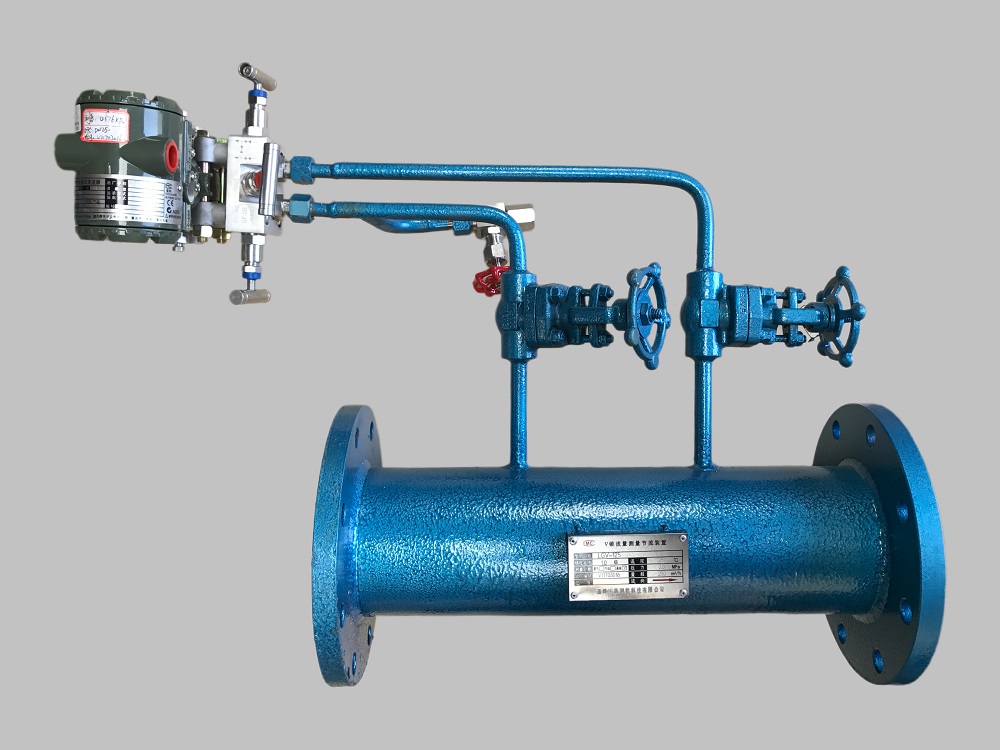

导热油流量计是根据客户现场导热油温度高低来选持相对应的导热油流量计，一般采用V锥流量计，从而保证

导热油流量计的耐用性、实用性，使用寿命长等特点，同时使导热油流量计测量精度高，稳定性好的优势。适

用于各种导热油流量计量的仪表，导热油流量计整套系统由：流量传感器、智能液晶热量积算仪、温压补偿原

件及仪表阀门组件构成。

导热油流量计仪表计量作用：

1、用于燃烧安全装置的

他的作用是对于设备运行中发生的异常情况能够及时的传达信息，切断燃料，使设备安全停运。主要仪表有：

导热油出口温度报警器、导热油出入口压差检测器、灭焰检测器、风压检测计、燃料压力检测器、气相炉导热

油压力检测器、燃料切断阀、喷雾媒体压力下降检测器等。

2、用于运行监视的仪表

主要有，加热炉出口压力表、导热油循环泵出入口压力表、燃烧器内压压力计、膨胀槽液位计、煤烟浓度计、

氧浓度计等。导热油炉自动化程度高,起停迅速,运行安全可靠;热效率高,出力稳定,负荷适应性强;结构紧凑,体积

小,占地面积少;配套辅机少,安装简单方便,安装周期短;燃料燃烧充分,污染物排放少,可以达到较高的环保指标.因

此,是一种理想的高效,低耗,低污染的绿色环保产品。

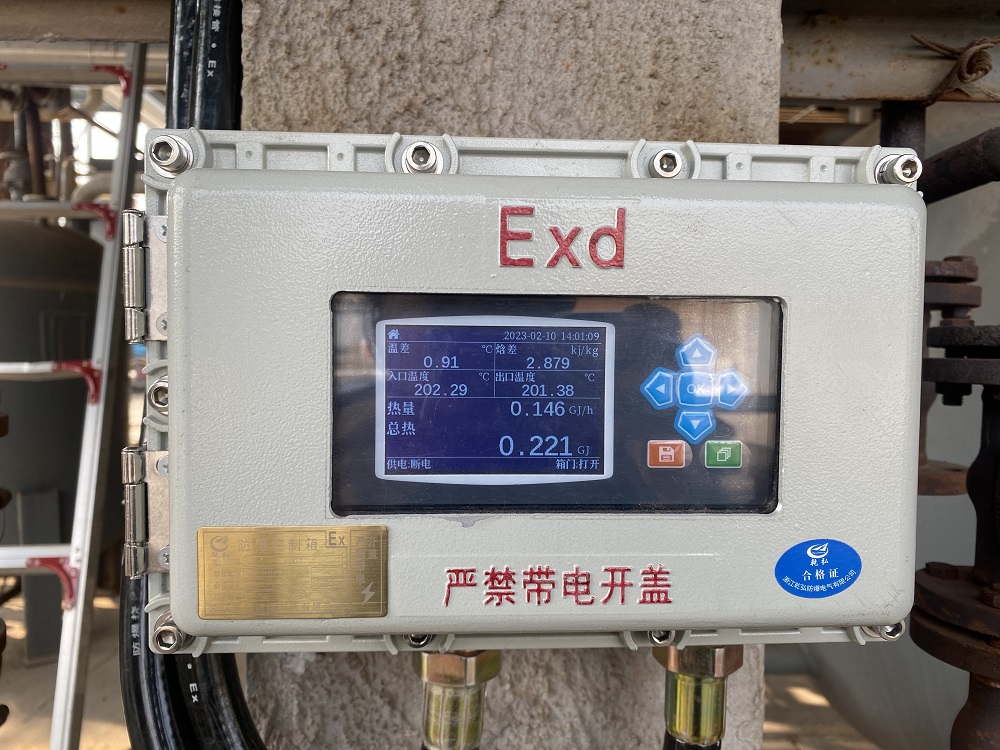

3、导热油热量表功能：

⊙ 液晶汉字显示：5位瞬时流量、8位累积流量、5位瞬时热量、8位累计热量、频率（差压）、温度、压力、密

度、热焓、当前时间

⊙ 可带RS-485或232通信接口

⊙ 可带4~20mA模拟电流输出

⊙ 可双电源供电（DC24V和AC220）

⊙ 特有的“一键还原”功能

⊙ 每日“累积流量”自动生成“日报”和“月报”

⊙ 外形尺寸：160×80（横式）

⊙ 原理公式 H=（H入-H出）×F

H：瞬时热差量；H入、H出：入口、出口的热焓值；

F：入口的瞬时流量
