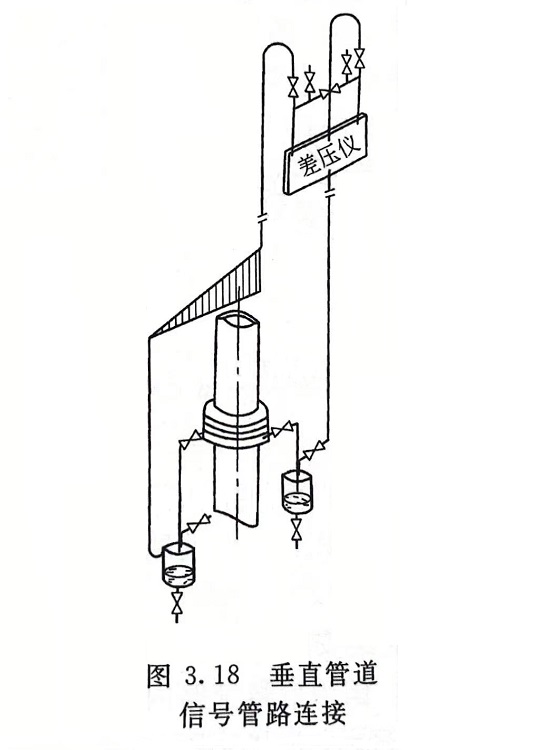

图 3.18所示的信号管路连接方法也是有关资料中推荐的用于湿气体流量测量的典型连接方法。但是在大管径孔板流量计中,也存在一些问题。尤其是在雨天、雾天和大气湿度高的季节,空气中夹带的水较多,水滴自下而上撞击在节流件上,其中一部分进入均压环的空腔,进而流入沉降器,于是沉降器很容易被装满。现场巡回检查时,每天都可以排出很多水,如果遇上假日无人排污,就极有可能水满为患。
![1718073796188924.jpg 1718073796188924.jpg](/data/upload/image/20240611/1718074054267542.jpg)
③涡街流量计
在无振动或无明显振动的场所,用涡街流量计测量空气流量,显著的优势是压损小、精确度较高、范围度较宽、维修工作量小。压电式涡街流量计能耐受0.2g的振动。在常压条件下,可测流速下限为6m/s。电容式涡街流量计,能耐受(0.5~1)g振动,在常压条件下,可测流速下限为4m/s。因此在振动大的场所两种涡街流量计都不适用。
近几年来,一些公司在涡街流量计制造中引入了数字信号处理(DSP)技术,使仪表的抗振动性能有了大幅度提高,可测流速下限也有了显著改善。但应用中仍需注意现场的振动问题。
与蒸汽流量测量一样,受涡街流量计最大口径、最大工作压力和最高工作温度的制约,当口径大于400mm或流体压力高于4MPa(有的公司产品为6.4MPa)或流体温度高于420℃时,只能改用其他类型流量计。
④差压式均速管流量计
均速管流量计对大口径空气流量测量具有其独有的优势,价格便宜、简单可靠、安装维修方便是其显著的优点,是涡街流量计和节流式差压流量计的补充。其检测杆选择、阻塞系数计算等将在3.5节中讨论。
(3)湿空气干部分流量测量问题
①湿空气干部分流量测量的必要性
在化工生产的氧化反应过程中,一般是将空气送入反应器,而真正参与反应的仅仅是空气中的氧。由于空气中的氮和氧保持恒定比例,所以测量得到进入反应器的氮氧混合物流量,也就可以计算出氧的流量。但是压缩机和鼓风机从大气中吸入的空气除了氮氧成分之外(微量成分忽略不计),总是包含一定数量的水蒸气,而且水蒸气的饱和含量是随着其温度的变化而变化的。为了将氧化反应控制在理想状态,须对进入反应器的氮氧混合气流量进行精确测量,也即将进入反应器的空气中的水蒸气予以扣除,得到湿空气的干部分流量。这是湿气体中需要测量干部分流量的一个典型例子。

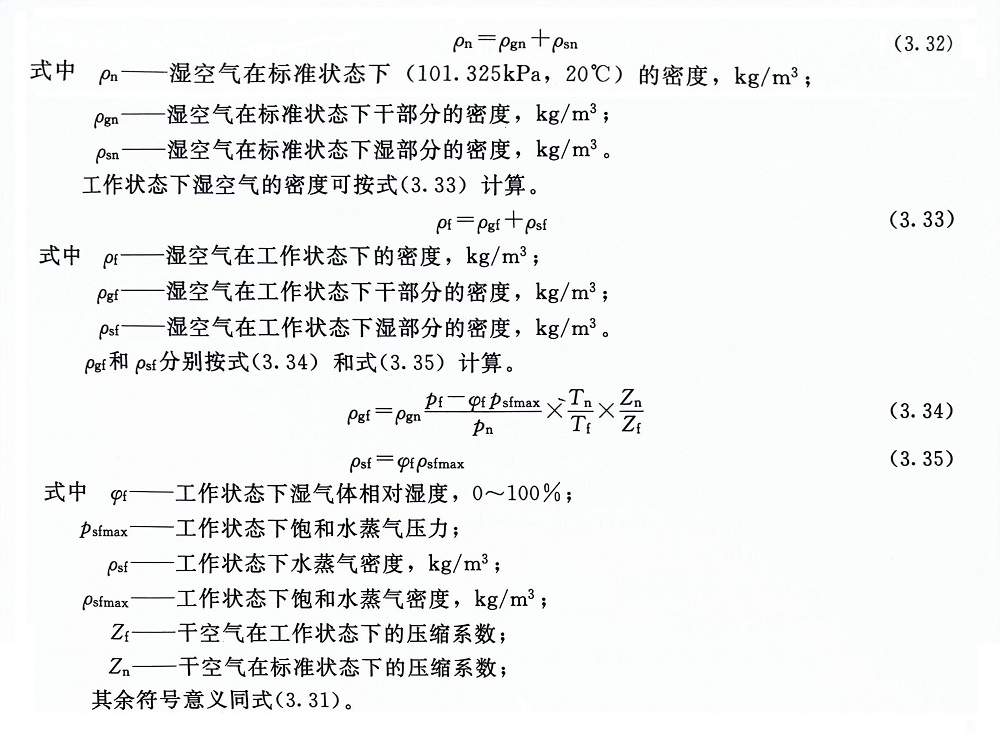

②湿空气密度的求取。湿空气由其干部分和所含的水蒸气两部分组成。标准状态下湿气体的密度可用式(3.32) 计算。
![1718073891585663.jpg 1718073891585663.jpg](/data/upload/image/20240611/1718074054759354.jpg)
③不同原理流量计测量湿空气干部分流量时的计算公式
a.频率输出的涡街流量计

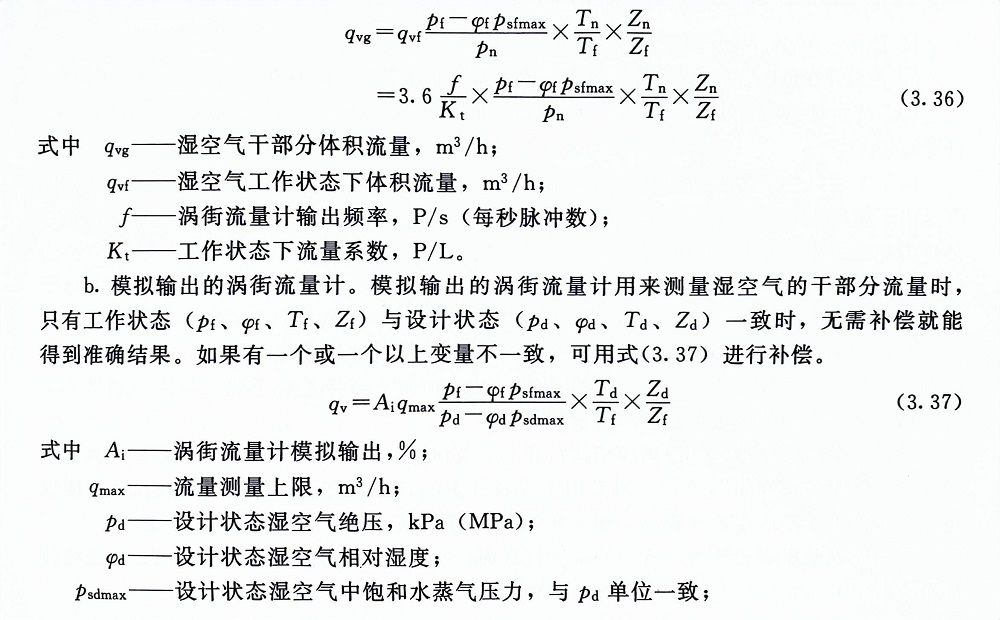

频率输出的涡街流量计用来测量湿空气流量时,其输出的每一个脉冲信号都代表湿空气在工作状态下的一个确定的体积值。这时,要计算湿空气中的干部分,只需在从工作状态下的体积流量换算到标准状态(101.325kPa,20℃)下体积流量时,从总压中扣除水蒸气压力,如式(3.36)所示。
![1718073953108873.jpg 1718073953108873.jpg](/data/upload/image/20240611/1718074054211023.jpg)
![1718073975915888.jpg 1718073975915888.jpg](/data/upload/image/20240611/1718074055851443.jpg)
