一、提问

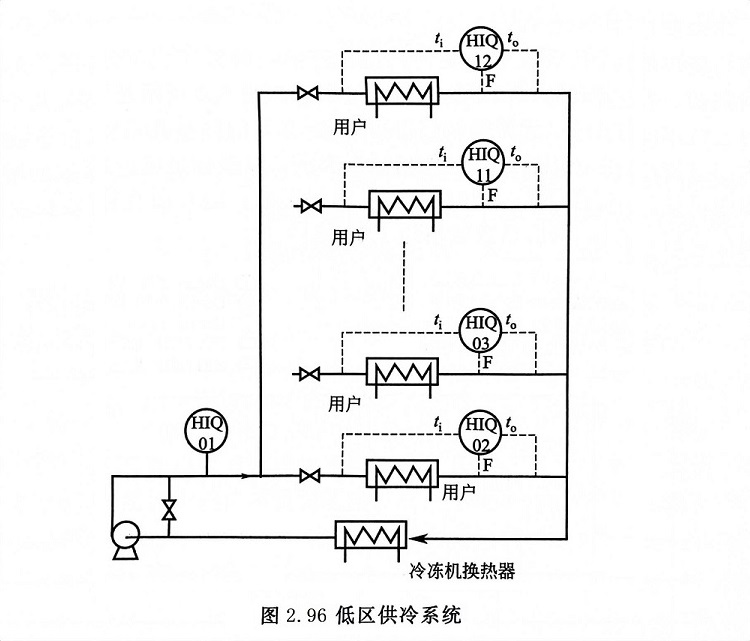

上海的一幢大楼空调供冷系统中,有一套低区冷冻水系统。该系统共有12套冷量计量表,其中11台分表均为DN80~DN200电磁流量计,总表因管内压力高,而且全年无停车装表的机会,所以采用夹装式超声流量计,系统图如图2.96所示。DN600总管用的超声流量计找不到理想的安装位置,唯一的一个可供安装的地点,前直管段只能勉强达到5D,与规程要求相差甚远。仪表投运后发现总管流量示值合比各分管流量示值之和低5%。
二、分析
在作系统误差分析中,工作人员核对了各分表的数据设置和各台表所对应的用户的设备能力,确认流量示值可信。尤其是该电磁流量计精确度等级较高,其基本误差为±0.5%R,因此初步判定5%的量差主要是由于总管流量计误差大引起的。

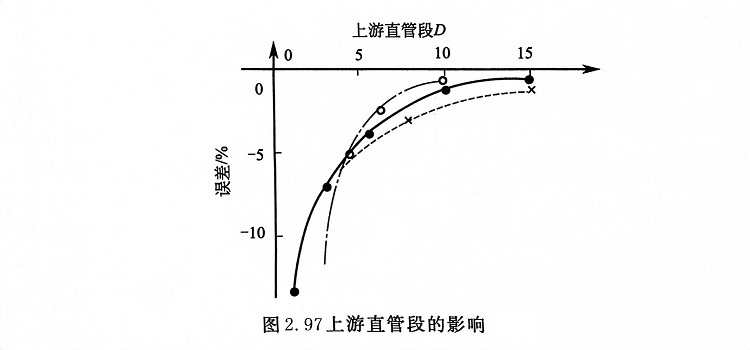

在分析直管段长度不够对超声流量计示值影响的过程中,我公司提供的三组曲线(如图2.97所示)都表明夹装式单声道超声流量计在直管段不够长时,有示值偏低的现象,在前直管段长度为5D时,示值约偏低5%,从而使总表与分表计量差的矛盾找到了答案。
图2.97中所画的三根实验曲线都表明,直管段长度不够时流量示值偏低,其中直管段长度为5D时,3根曲线都示出偏低5%,与本实例中的数据相符,因此图中数据可信。
针对这一情况,后与用户商量,将总表流量系数修正5%,使总表与分表之和吻合。这样一用就是10年,总表计量结果与分表之和的吻合度一直保持得很好。
