一、存在问题

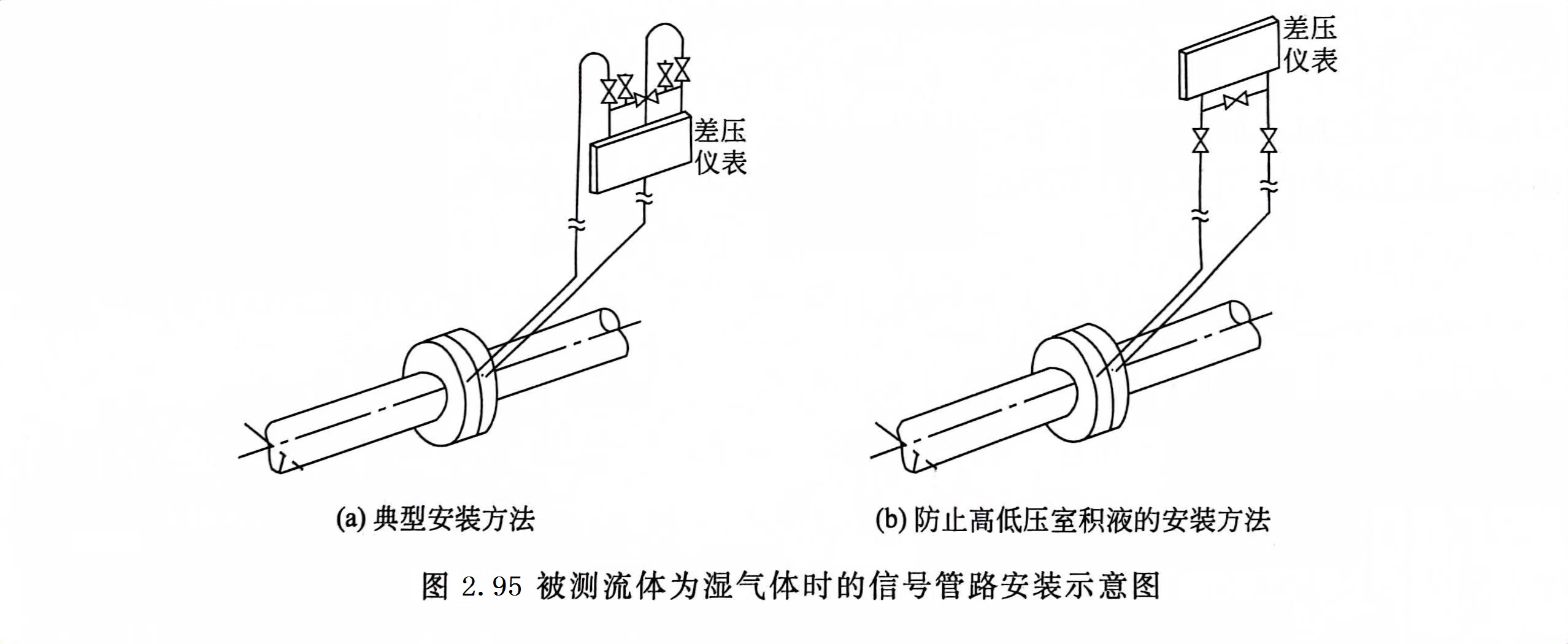

某化工生产流程中的一台空气孔板流量计示值偏高，清扫引压管线虽排出几滴水，仍未见好转。差压变送器零位偏高，怀疑差压变送器高低压室积水。差压装置与差压变送器的安装如图2.95（a）所示。

二、分析与诊断

(1)高低压室内积水的处理

图 2.95(a)所示是典型的节流式差压流量计信号管路安装图，在被测流体为湿气体时，冷凝液理应不会进入差压变送器高低压室，但从现场反馈信息来看，实际情况是有时还会有微量水滴进入高低压室。变送器差压范围较低时，此微量水滴会引起仪表零点的明显漂移。有些差压变送器设计有两个排放口，打开下排放口就可将凝液顺利排出。但是早期变送器只有中部的一只排放口，打开此口无法将高低压室内的凝液排净。最后只得将变送器拆下，将冷凝液从信号输入口中倾倒出来。

(2)一劳永逸的解决方法

故障虽已处理，但过一段时间水还会积，经常排污又很麻烦，所以需要一个一劳永逸的方法。

高低压室内积液的现象，经进一步分析，应该是变送器上方的一段管路由于环境温度变化，将信号管中的水汽冷凝而沿着信号管往下流入高低压室。

防止冷凝液流入高低压室最简单易行的方法是消除变送器上方的一段信号管路，将信号管路从下方引入变送器，如图2.95(b)所示，这样，即使高低压室内有微量冷凝液，也能依靠其自身重力沿着管路自动流回母管。

三、反馈的信息

该厂相同性质的流量计安装方法都按图2.95(b)进行了改进，从此根除了差压变送器高低压室积水，也省却了维护。
