一、存在问题

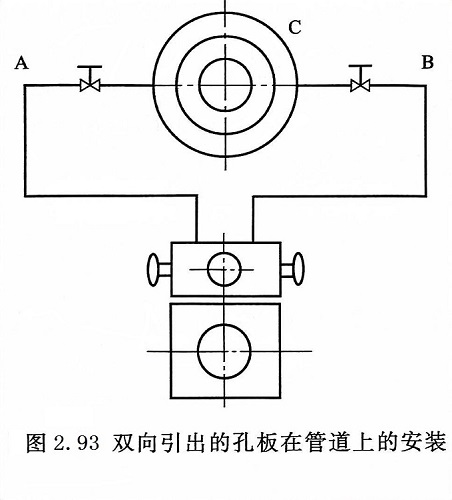

图2.93所示的线性孔板，用来测量蒸汽流量。用户说总阀已关，仪表仍有流量指示。

二、分析与诊断

  (1)安装高度差引起差压信号传递失真

线性孔板正负压导压管从圆周的两个水平方向引出，虽然未设冷凝罐，但图中的垂直导压管以下部分管内仍能充满凝结水。其中，正负压导压管内的水位高度对流量计的零位影响很大。

在蒸汽计量系统中，总阀如果关闭，假定总阀在流量计的下游，因管内流体已停止流动，则线性孔板正负端两个取压口之间的差压就为零，这时如果正负压管内凝结水的液位高度相同，则送入差压变送器的差压信号也为零。如果正负压管内凝结水的高度不相同，则送入差压变送器的差压信号就不为零，于是仪表就有可能出现“无中生有”。

正负压导压管内水位高度不一致是由安装高度不一致引起的。在图2.93中，C为线性孔板，假定A为正压管，B为负压管，则用户所说的情况应是A端高，B端低。A端的液位高度就在垂直管与水平管的转弯处，而负压端液位高度则是在取压口处。由于线性孔板的外径较大(比管道内径大得多)，水平管总长度(A、B两点之间的距离)很长，在施工队安装时如果缺少水平度的检验手段，A、B两点之间很容易出现高度差，而且即使存在30mm高度差，也难以用肉眼分辨。此高度差就按比例转换成液位高度差，从而引起差压信号的传递失真。

(2)对流量示值影响的幅值

由于这台线性孔板的满量程差压设计的数值较高(约为5080mmH₂O，折合49.82kPa)，再加上线性孔板的流量与差压之间呈线性关系的特点，所以上述的差压变化对流量示值影响却不大，例如液位高度差以25mm计，引起的流量差约为0.5%FS。

(3)对量程范围内的各点都在起作用

由于仪表安装完毕高度差一直存在，而且由此因素引起的差压信号失真值不因流量大小而改变，所以对全量程范围内的流量示值都起作用。

(4)纠正方法

纠正的方法是松开夹持法兰的螺栓，将孔板旋转一个角度，使A、B两点在同一水平面上。

三、讨论

(1)普遍意义

讨论这一问题具有普遍意义。因为弯管流量计、阿牛巴流量计等具有相似情况。

在用弯管流量计测量蒸汽流量时，差压信号管中的一根从弯头的外圈引出，另一根从弯头的内圈引出，A、B两点之间的距离较远，如果安装时存在高度差，也会引起差压信号的传递失真。

(2)对流量示值影响更大

弯管流量计是利用流体以一定的速度流过90°弯时，在90°弯的外圈和内圈两个取压口之间产生压差信号的原理工作的。由于流体密度和流速的不同，产生的压差信号幅值也不同，但与线性孔板相比都小得多。更不利的因素是弯管流量计的平方根分度特性，即流过90°弯的流量与差压值的平方根成正比。

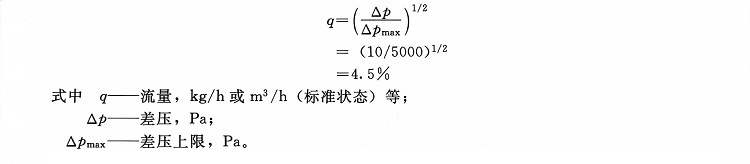

例如，某台弯管流量计的满量程差压值为5kPa，如果在流量为零时，仍有1mmH₂O(约10Pa)的差压，这时相应的流量示值为:

  (3)阿牛巴流量计情况也相似

阿牛巴流量计由于其测量原理的原因，差压上限也不高，在用来测量蒸汽流量时也容易引发“无中生有”的现象。
