一、存在问题

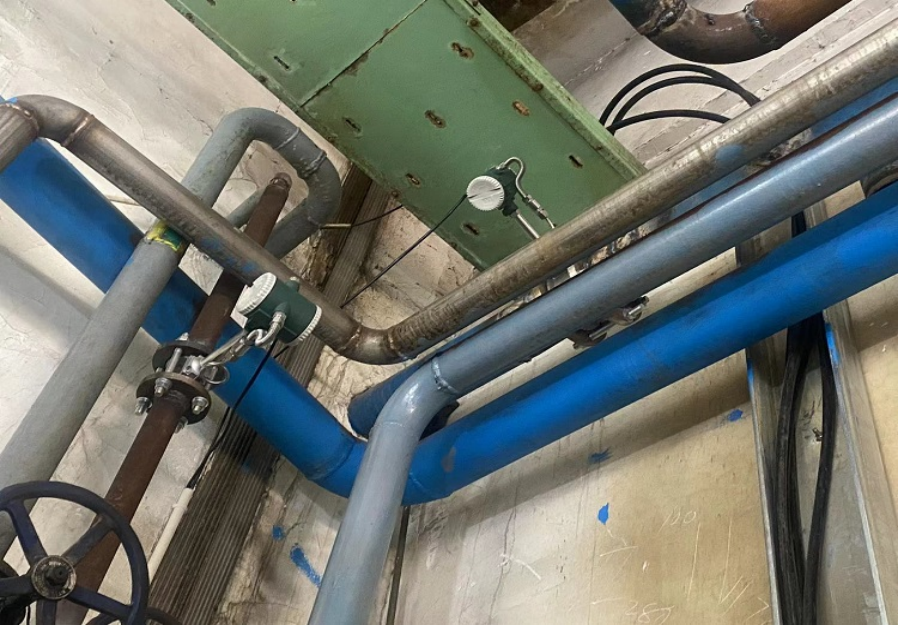

  烟台某公司的动力厂锅炉房向制烟厂供1.6MPa蒸汽，管线长500m，供方装了一套DN200涡街流量计，需方装了一套DN150涡街流量计，在瞬时流量大于5t/h后，两套表的示值相符，但经常运行在5t/h以下，一星期的统计值差30%。

二、分析与诊断

①流量计在流速较高时两套表的计量结果相符，这表明仪表有关数据的设置也不值得怀疑。查阅DN200涡街流量计在1.6MPa时最小可测流量为3.4t/h，根据用户所提供的流量数据分析，在低流量用汽时，DN200流量计很可能已经进入小信号切除区，所以计量结果偏低。

三、建议

①将DN200涡街流量计换上一台与接收方型号和通径相同的流量计，这样在低流量用汽时，不至于进入小信号切除区。用户进一步检查DN200流量计的历史记录数据，看是否有进入小信号切除区的情况发生。

②DN150通径涡街流量计也不一定是最合理的通径。因为DN100通径的流量计，在1.6MPa的条件下，饱和蒸汽最大可测流量已达16.5t/h，让用户核查一下历史记录，如果历史记录从未到过16.5t/h，可能改为DN100通径更合理。

四、讨论

上面所述应对进入小信号切除区的一个方法是缩小涡街流量计的通径。在涡街流量计已投入使用的情况下，如果要防止进入流量计的小信号切除区，就是要细心调整仪表的小信号切除值。

以涡街流量计为例，仪表出厂前已按订货咨询单所提供数据设置了小信号切除值，此值就是产品说明书中所承诺的最小流量。如果安装该台仪表的现场无明显振动(含管道)，则可将此切除值调小，一般可达出厂设定值的1/2。

在测量蒸汽流量时，此值与表内所设定的蒸汽密度值有关，将密度设定值适当减小，可使仪表的允许切除值进一步减小。

但须注意，小信号切除值设定得太小，在管道有振动时，容易出现“无中生有”的现象，所以应适可而止。

在将密度值自行调小后，一般不宜使用涡街流量计的模拟输出，因为它与密度有关，而使用脉冲输出却与密度完全无关。
