电磁流量计空管时为什么显示满度流量?
发布时间:2023-10-11 10:23:07| 浏览次数:

一、现象

某厂有一台DN80电磁流量计测量水流量,用户反映关闭阀门后流量为零时,输出反而达到满度值


二、检查与分析

(1)检查与原因分析

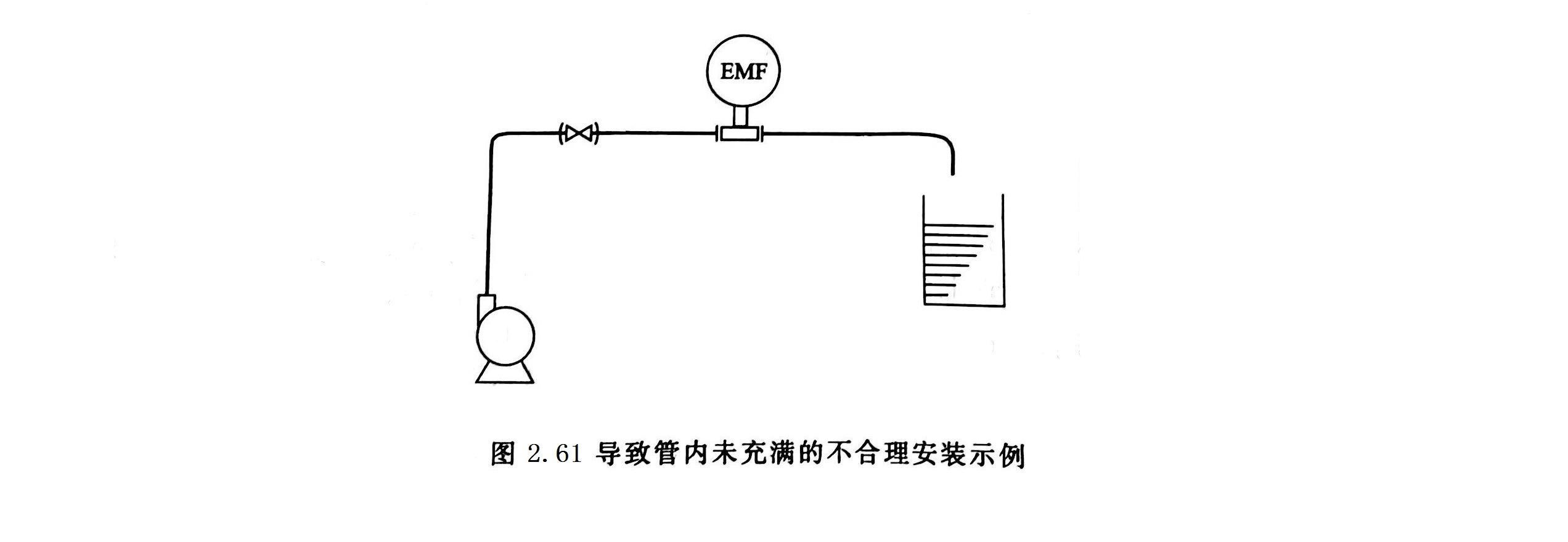

现场检查发现截止阀装在传感器上游,如图2.61所示。传感器下游仅有一段短管,水直接排入大气,阀门关闭后传感器测量管内水全部排空。这类故障原因在用户事例中是经常碰到的。

(2)管内液体未充满的影响

由于背压不足或流量传感器安装位置不良,致使其测量管内液体未能充满,故障现象因不满程度和流动状况有不同表现。若少量气体在水平管道中呈分层流或波状流,故障现象表现为误差增加,即流量示值偏高若流动是气泡流或塞状流,故障现象除测量值与实际值不符外,还会因气相瞬间遮盖电极表面而出现输出晃动。若水平管道分层流动中流通截面积气相部分增大,即液体未满管程度增大,也会出现输出晃动。若液体未满管情况较严重,以致液面在电极以下,则会出现输出超量程现象。

三、整改方法

2.61中的安装方法不管是老式电磁流量计还是新式电磁流量计都是不允许的,因为流速低的时候,即使仪表未因电极暴露在空气中而显示满量程,但管内未满,引起仪表示值偏高和指示晃动是无法避免的,所以需进行整改。

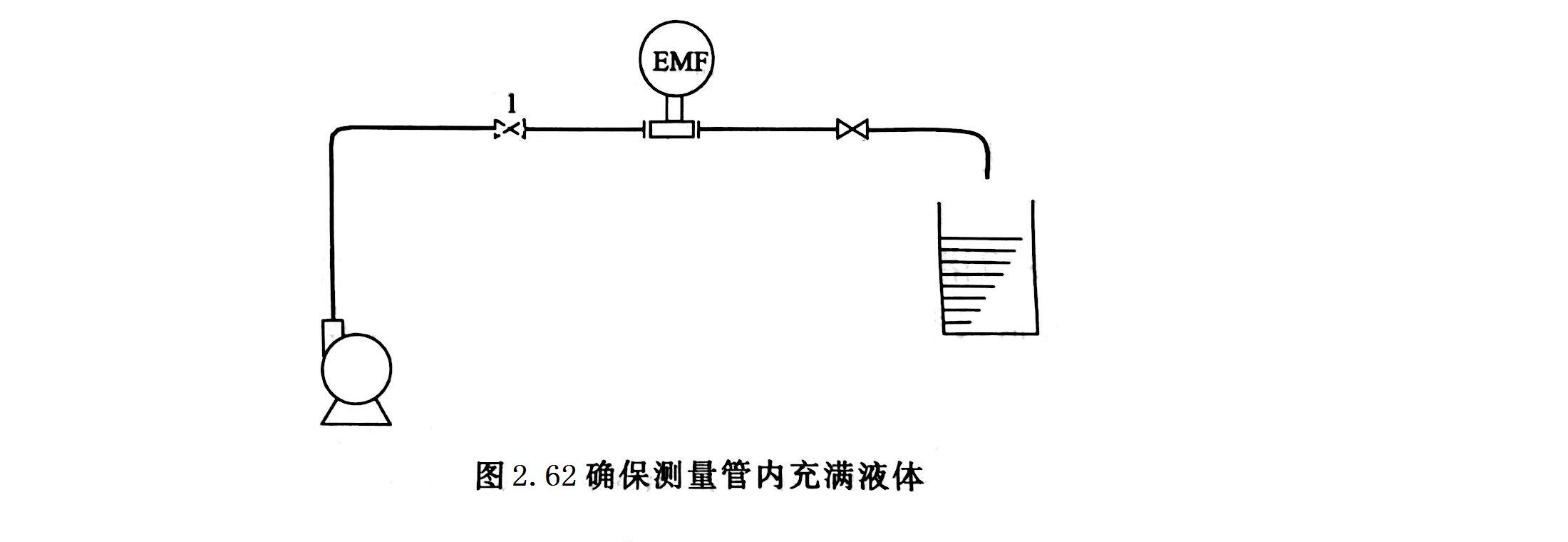

整改的关键是确保流量计测量管内充满液体,如图2.62所示。
