科氏力质量流量计的使用要求中为什么对背压提出要求?
发布时间:2023-09-13 14:26:48| 浏览次数:

一、提问

科氏力质量流量计的使用要求中为什么对背压提出要求?

二、解答

科氏力流量计的使用必须满足背压需求,这是因为这种流量计的测量管内流速很高,在仪表的进出口之间有较大的压损,在测量管近出口处容易因部分液体闪蒸而产生的气穴和伴随而来的汽蚀现象,影响仪表的准确度和寿命。

在测量液化的气体或热熔剂以及有析出气体趋向的介质时,为防止汽蚀的产生,必须保证安装在管路中的传感器有足够的背压。背压示值传感器下游端口处流体的压力,一般常在距传感器下游端口3L(L为传感器长度)之内的管道处测量。最小背压指标为:

p≥AΔp+Bp0

  式中Δp为流量计压损;p0为最高工作温度下介质的饱和蒸气压;A、B为系数,视流量传感器的结构及介质的性质而定,一般由实验得出。目标是避免管路系统中任何一处的压力不低于管内液体的饱和蒸气压,以防液体气化。

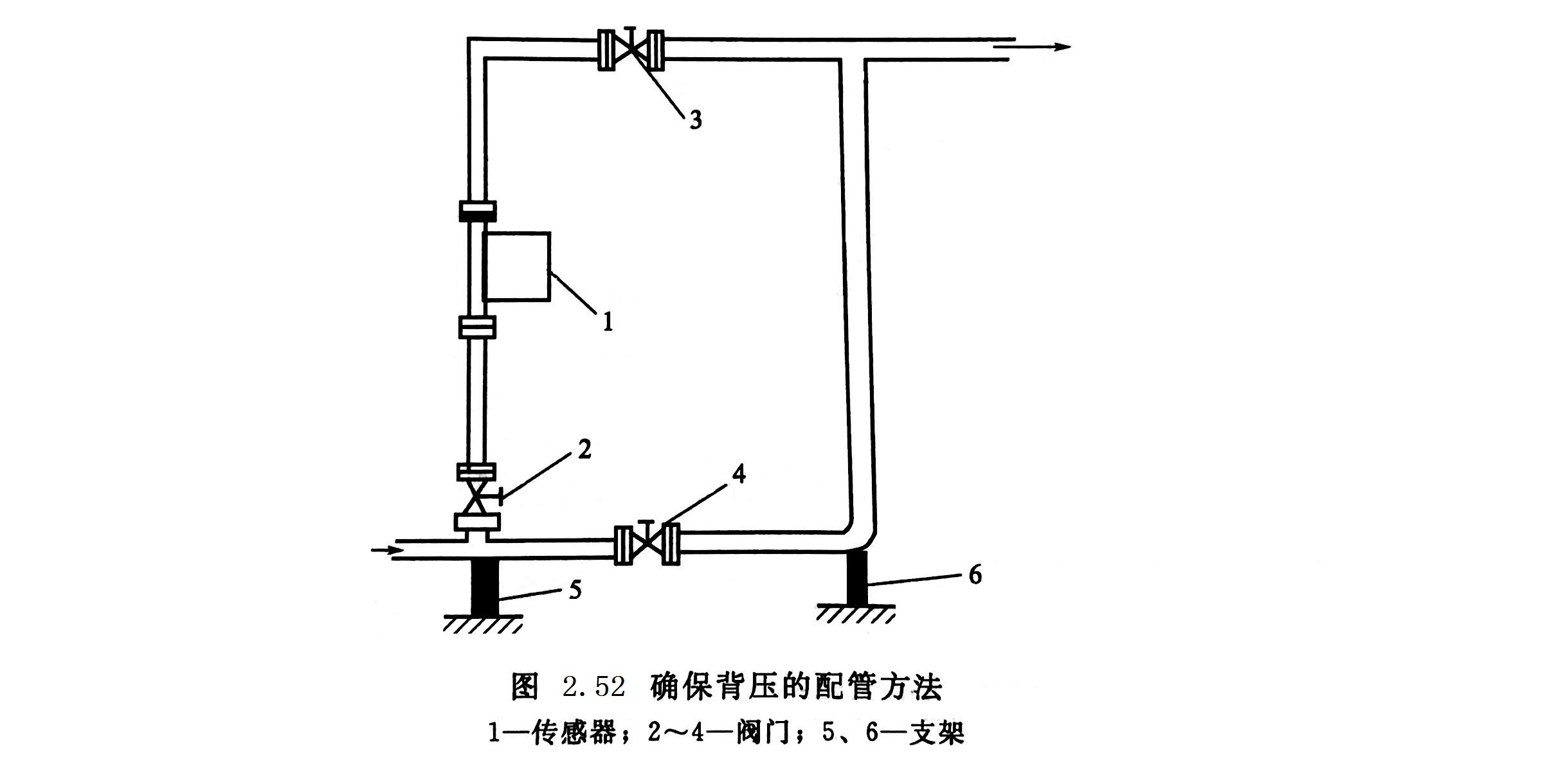

直管型质量流量计,其测量管刚度大,谐振频率高,由于上述的各种原因,当背压不足时,对测量管的振动稳定性会造成一定影响。实验表明,零流量时,流量测量管内至少要保持0.02MPa(表压)的静压力。要做到这一点,将传感器装在上升管的较低部位,而且传感器下游上升管道的高度应不低于2m(视介质密度而定),如图2.52所示。
