一、存在问题

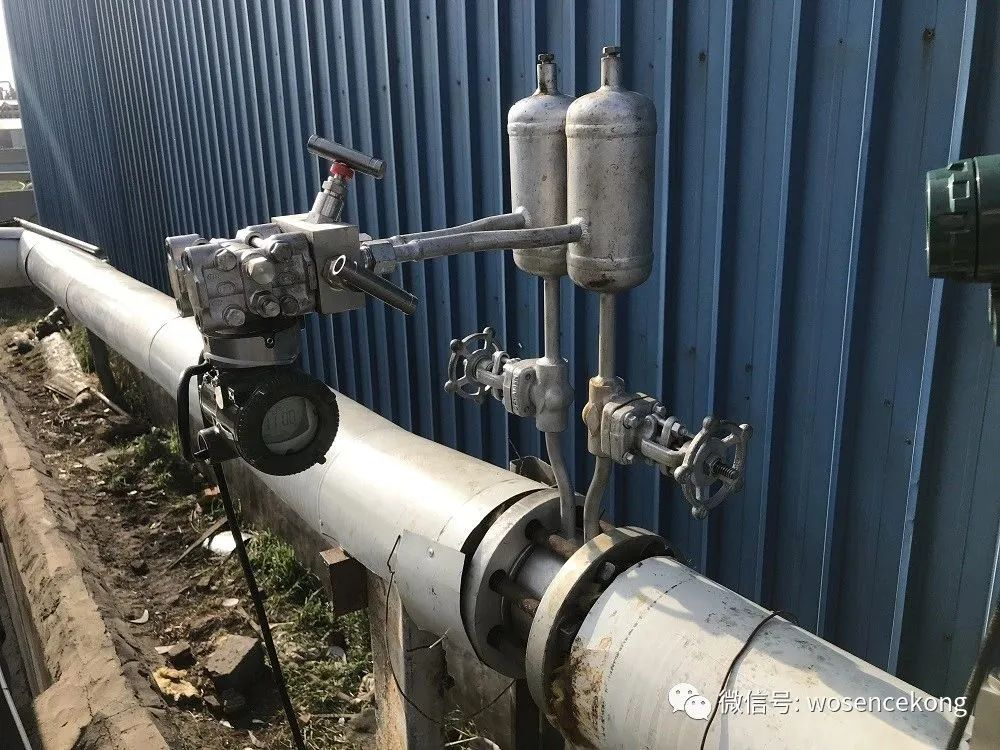

用孔板流量计测量浴室蒸汽流量，仪表投运后，发现流量上限未超过，但差压超上限，如何处理?

二、分析与诊断

(1)为什么流量上限未超过但差压上限却超过了?

这是个典型的差压超上限对象。由于浴室热水加热的特点，蒸汽阀开得大一些和小一些对烧热水而言均无显著影响。浴室管理人员常规做法是开汽时间一到就将蒸汽控制阀开足。由于浴室加热通常是将蒸汽直接通入热水箱，因此相当于将控制阀出口放空，这样就使得去浴室的这路蒸汽支管内流速升得很高，压力降得很低，导致差压装置送出的差压超过上限。

差压超上限而质量流量却未超上限，原因是实际蒸汽压力比孔板计算书上的常用压力低得多，如果压力不低，质量流量必然也超上限。

质量流量未超上限的另一个因素是差压超上限后，差压变送器输出电流被限幅(一般被限定在21.6mA)。如果无限幅作用，说不定质量流量也超上限。

(2)差压超上限后误差有多大

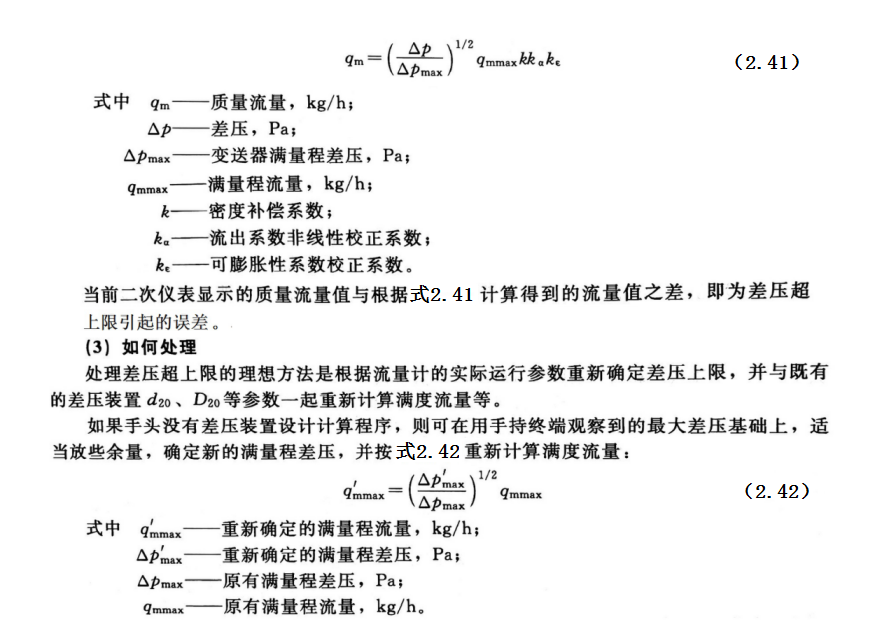

从流量二次表的显示值很难估算流量示值误差，因为差压变送器送出的信号已被限幅，二次表显示的差压信号或未经补偿流量不是差压装置送出的真实信号。但是，如果差压变送器选的是智能型，则可用手持终端去差压变送器读出真实的差压值，并用式(2.41)计算当前的真实流量:

如果二次表中已经使用流量系数（流出系数）非线性校正功能，也可以使用可膨胀性系数非线性校正功能，则按式（2.42）作量程扩展后，仍能保证系统精确度。如果二次表中未使用上述两个非线性校正功能，则按式（2.42）作量程扩展后，流量示值略微偏高。

三、反馈的信息

  用户最后接受我公司技术人员的建议，将满量程差压进行了扩展后示值正常。
