一、提问

科氏力流量计用于批量控制时为何强调配两阶段阀？

二、解答

  （1）水锤现象

在批量控制中，若控制阀安装在流量计下游，当阀门快速切断，在管路中容易产生

强烈的“液体撞击”(即“水锤”)现象，造成流量计的损坏或影响流量计的正常工作。这一情况在科氏力质量流量计中尤为突出，因为液体在测量管中流过时，线速度很高，阀门的快速关断，动能转换成静压，引起静压大幅升高，形成“水锤”。

(2)处理方法

科氏力流量计应用初期，人们对“水锤”的影响有多大还缺乏认识，后来发现这种流量计与电磁阀配用实现批量发油时，计量准确度并不高，忽多忽少，后来将电磁阀移到流量计前面，发油量就准确了，从而找到了原因 。

防止发生“水锤”现象的另一个方法，是将控制阀改为分阶段阀，通常是两阶段阀，即发料总量即将到达预定值时，先关断第一阶段阀(大阀)，由第二阶段阀(小阀)继续发料，待终量到达时，将小阀也关断，结束发料。

由于小阀继续发料时管内流速已降到很低，所以第二阶段阀快速关断不会产生明显的“水锤”现象。

三、讨论

水锤效应不仅对科氏力流量计有影响，对线性孔板的影响也很可观。

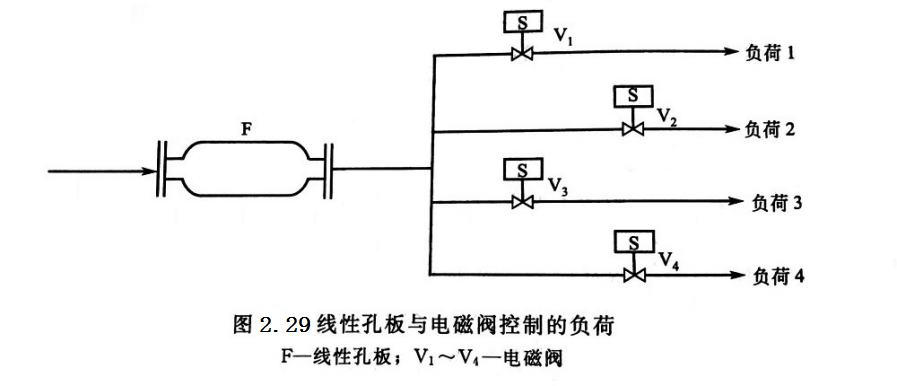

在图2.22所示的系统中，蒸汽经线性孔板流量计计量后去几个由电磁阀控制的负荷。电磁阀周期性打开和关闭，阀门由关闭状态突然打开，流量有一个阶跃增量，对流量计无不良影响，但若由打开状态突然关闭，电磁阀内高速流动的流体所具有的能量转换成静压，就会使流量计后压力突然升高，瞬间使线性孔板差压装置中的柱塞进入孔板开孔内。如果几路负荷同时使用，某一时刻只是一个电磁阀突然关闭，影响还不是那么大，因为一个阀突然关闭，但其余的阀还开着，相当于是两阶段阀，但若本来就只有一路开着，该路电磁阀突然关闭后，水锤效应能使柱塞撞到差压装置的限制器，因此引发担忧。

处理这一问题的方法是在电磁阀与线性孔板之间安装一个止回阀。
