电磁流量计测量管内壁结淤泥
发布时间:2023-08-19 15:46:32| 浏览次数:

一、现象

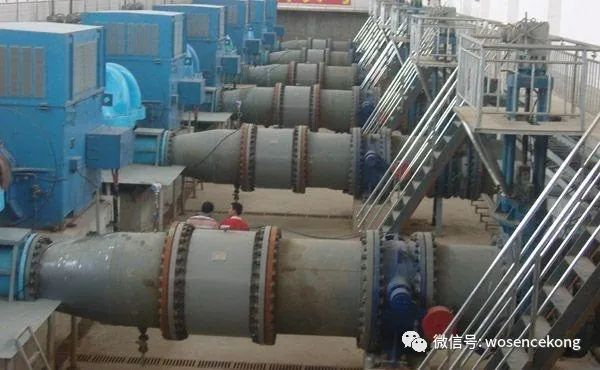

某市为了提高原水品质、解决饮水问题,铺设了4根60km长的DN1200管道从河流上游取水,并在每根管道的始端(泵的出口处)各安装DN1200电磁流量计1台。仪表用了两年后,发现4套流量计示值逐渐偏高


二、分析

原水管理机构请来了专家组对这一情况进行诊断分析,怀疑流量计测量管内壁结了一层淤泥。但由于4根管道一根也停不下来,无法马上证实。

后来原水管理机构采取措施停了其中的一路,在管道上割开一个观测孔,发现管道内壁结了一层十多毫米厚的淤泥,于是流量示值偏高的问题有了一个明确答案

为了解决淤泥淤积问题,后来在管道上开了一个清洗门,可定期打开盖头,用高压水枪对流量计及前后管道内壁进行清洗,从而解决了这一疑案。

三、讨论

(1)为什么管道内壁结淤泥后流量计示值偏高

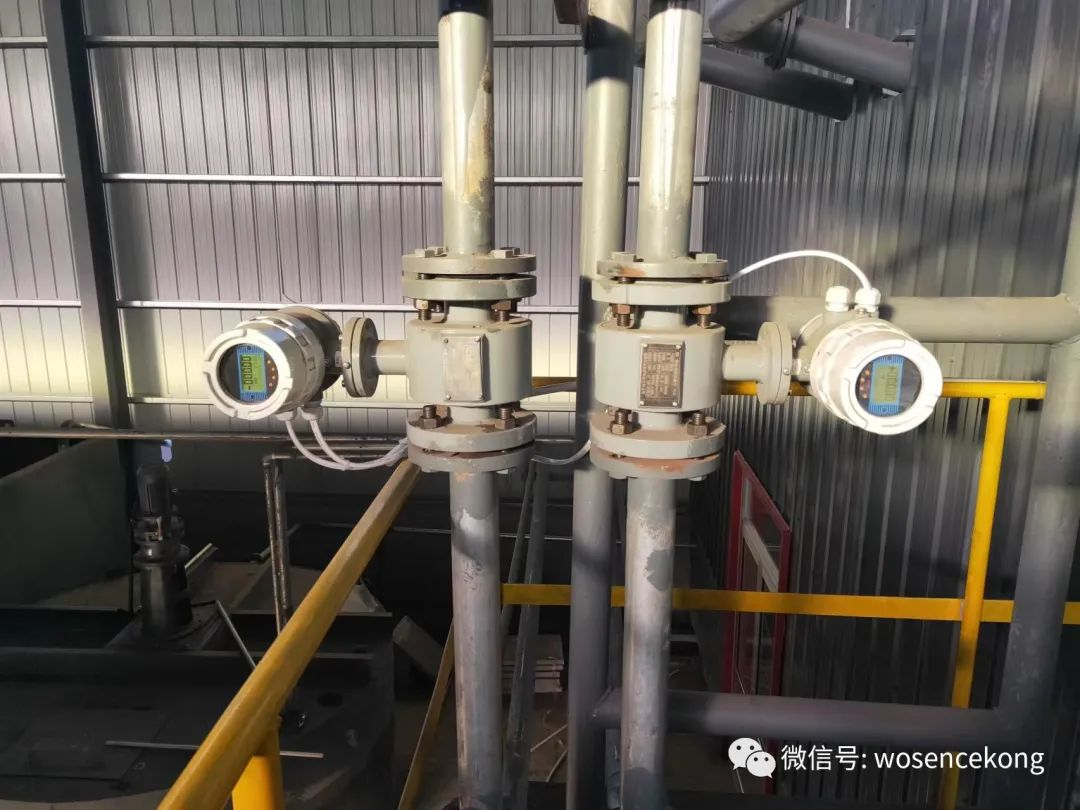

电磁流量计是一种速度型流量计,其输出信号与流过测量管的流速成正比。即

v=qv/A

式中v-流速,m/s;

qv--体积流量,m³/h;

A--流通截面积,㎡。

例如,8000m3/h的水流过D=1200的测量管时,其v=1.9649m/s,当管道内径缩小到D=1170mm时,8000m3/h的流量流过,流速增大到v=2.0669m/s,从而引起流量示值偏高。

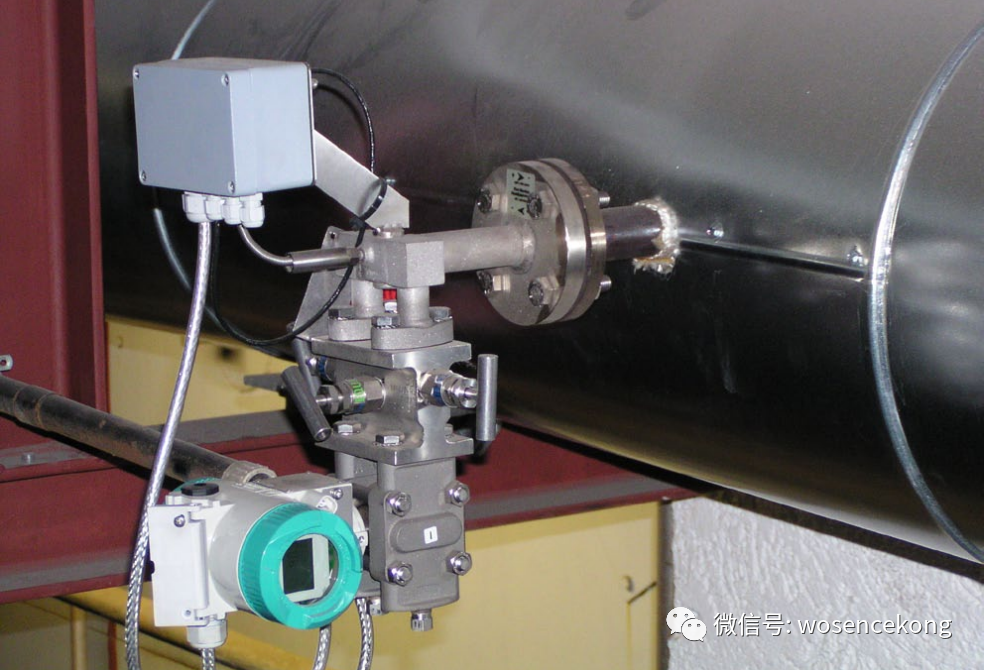

(2)阿牛巴流量计同样有此问题

在工厂的原水流量测量中,阿牛巴流量计也有同样的问题,因为这种流量计输出的信号代表的是整个流通截面的平均流速。当管道内壁结了一层淤泥后,实际流通截面积比设计计算时小,所以流量示值相应偏高。


(3)大直径流量计容易发生此类问题

直径大的流量计测量管,例如上述电磁流量计测量管和阿牛巴流量计测量管,水平管道底部很容易积泥沙,管道内壁很容易结淤泥,尤其是被测流体为河水、污水等。这是因为大口径管道的设计中,流速通常都取得较低。如果有可能将流量计安装在垂直管道上,让水自下而上流动,可大大改善泥沙堆积现象。在设计时应考虑测量管内壁的定期冲洗。在停车检修期间应将测量管拆下检查清洗,并进行其他方面的检查保养。
