一、现象

中石化某分公司去生活区蒸汽分表之和只是总表的60％，其余40％的蒸汽到哪里去了？各分表前疏水采集称重也没那么多。

二、分析与诊断

（1）系统的组成

提问者所说的系统包括1台总表和4台分表。总表为孔板流量计，流体为过热蒸汽；4台分表中2台是孔板流量计，另2台是涡街流量计，流体均为湿饱和蒸汽。

令提问者不解的是分表示值之和加上分表之前的疏水量，还是比总表示值小很多，几台表又查不出毛病。

（2）差量分析

①该公司是中石化系统老厂，技术力量雄厚，仪表系统设计、安装规范，所以假定5套流量计均不存在低级错误。

②总表工作条件比较优越，因为流体为过热蒸汽，所以总表的测量准确度可信。

③4套分表均工作在饱和蒸汽的工况条件下，从原理分析各台表均偏低。

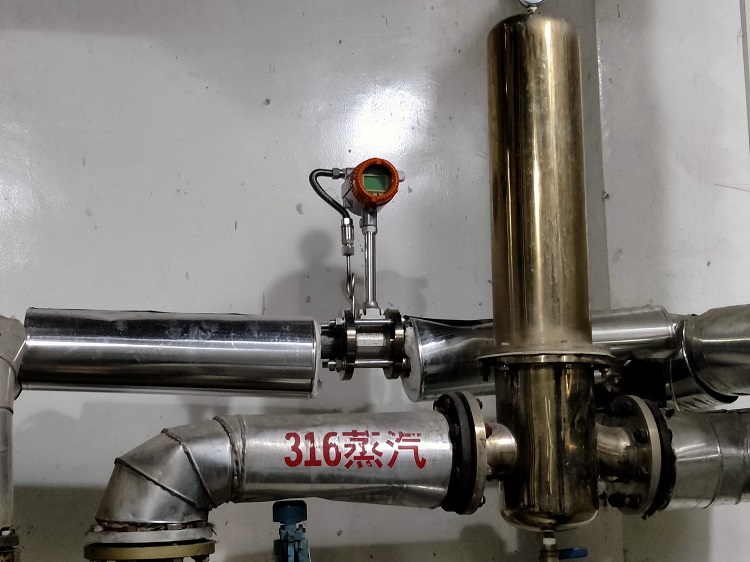

（3）湿蒸汽中的水对涡街流量计的影响

湿蒸汽中的水在蒸汽中存在的形式有两种：一种是以小水滴的形式均匀地悬浮在蒸汽中，犹如大气中的迷雾；另一种是在水平管道底部作分层流动，蒸汽流速快，凝结水流速慢。

湿蒸汽中的水对涡街流量计的影响可用文献中推导出的公式来分析，该公式如式所示：

式中 Rv——湿蒸汽干部分体积流量与湿蒸汽总体积流量之比；

     ρs ——饱和蒸汽干部分密度，kg/m³；

     ρL ——饱和水密度，kg/m³；

      X——湿蒸汽的干度。

例如：湿饱和蒸汽压力为1.1MPa（绝压）、X=90%时，ρs=5.6808kg/m³，ρL=882.47kg／m³，将X、ρs和ρL值代入式得Rv=99.93%。即虽然水与湿蒸汽的质量比达10％，但在总体积中占的比值仅有0.07％。在工程上，0.07％的比例可忽略，因此可以说涡街流量计的输出频率全由汽相部分做的贡献。

由此可见，用涡街流量计来测量湿饱和蒸汽，如果测量任务是湿蒸汽的质量流量，那么仪表少计是必然的。

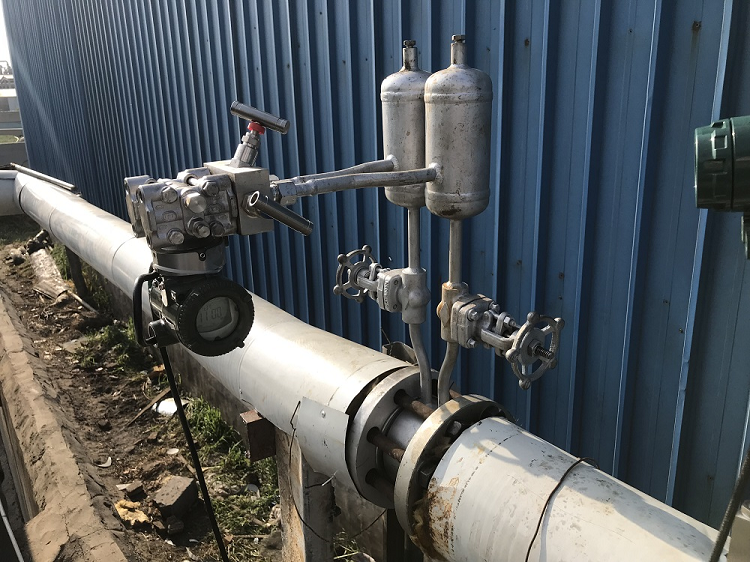

（4）湿蒸汽中的水对孔板流量计的影响

从式所示的差压式流量计的基本关系式可知，如果水在汽相中的存在形式是均匀分布，蒸汽从临界饱和状态变成湿饱和蒸汽后，相同质量流量的湿蒸汽通过差压装置，由于密度ρ增大，所产生的差压值成反比减小，但此差压经变送器转换成电信号，再送入流量演算器计算质量流量时，流体密度仍按临界饱和状态处理，所以计算得到的质量流量仍然是负偏差。由于差压测量不确定度对质量流量不确定度影响的表达式中，灵敏系数为1／2，所以质量流量偏低值只为流体密度偏高值的1／2。

当水在蒸汽中的存在形式为分层流动时，水一般从孔板的疏水孔中流到孔板下游，如果疏水孔被堵，水也从孔板的开孔中流到下游，两种情况都是流量测量结果出现负偏差。

由此可见，用孔板流量计来测量湿饱和蒸汽，如果测量任务是湿蒸汽的全部质量流量，那么仪表少计也是必然的。

三、诊断分析结论

本实例中，分表示值之和与总表示值之间的量差，除了分表之前的疏水之外，其余部分主要是由分表少计引发的。

各分表之前的管道上安装的疏水器，只能将水平管道底部分层流动的水疏掉，无法将悬浮在气相中的小水滴疏掉，而且分层流动的水疏掉之后，湿饱和蒸汽在管道中从疏水器安装处流到流量计安装处，管道内还会继续生成凝结水，这就引发了分表的少计。

四、流量计少计数量的测定

流量计对蒸汽的质量流量进行计量，其准确度可用测定凝结水总量的方法验证。

如果流经流量计的蒸汽全部变成凝结水，而且不存在外泄，这时蒸汽若为过热状态或临界饱和状态，凝结水总量应与流量计所计总量相等。蒸汽若带水，则凝结水总量与流量计所计总量的差值即为流量计少计的量。
