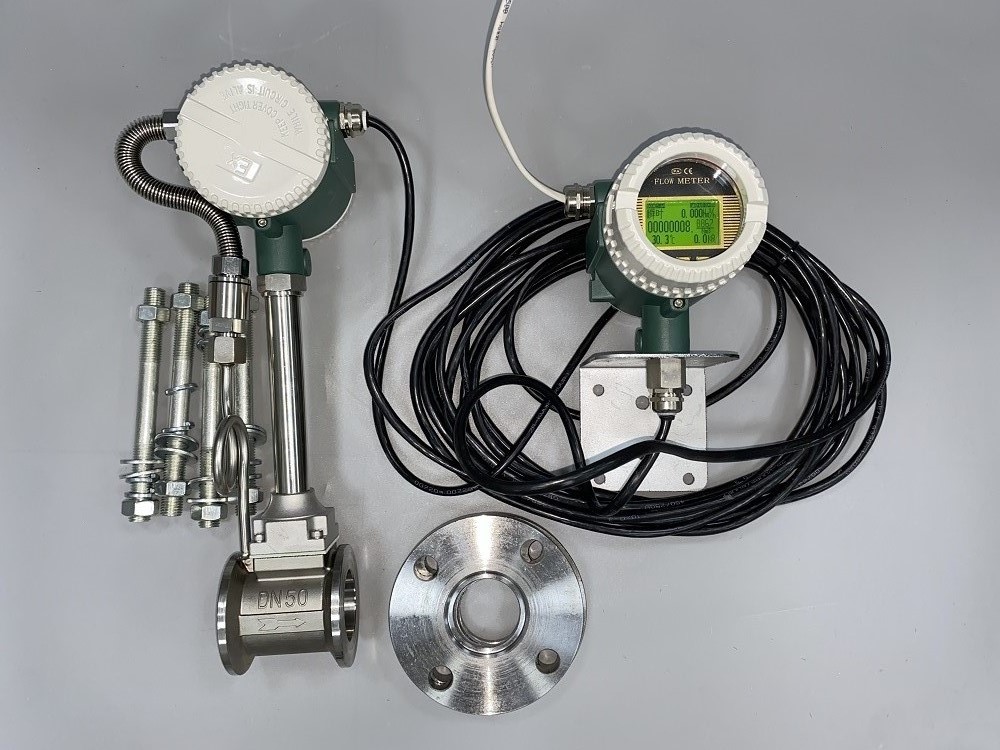

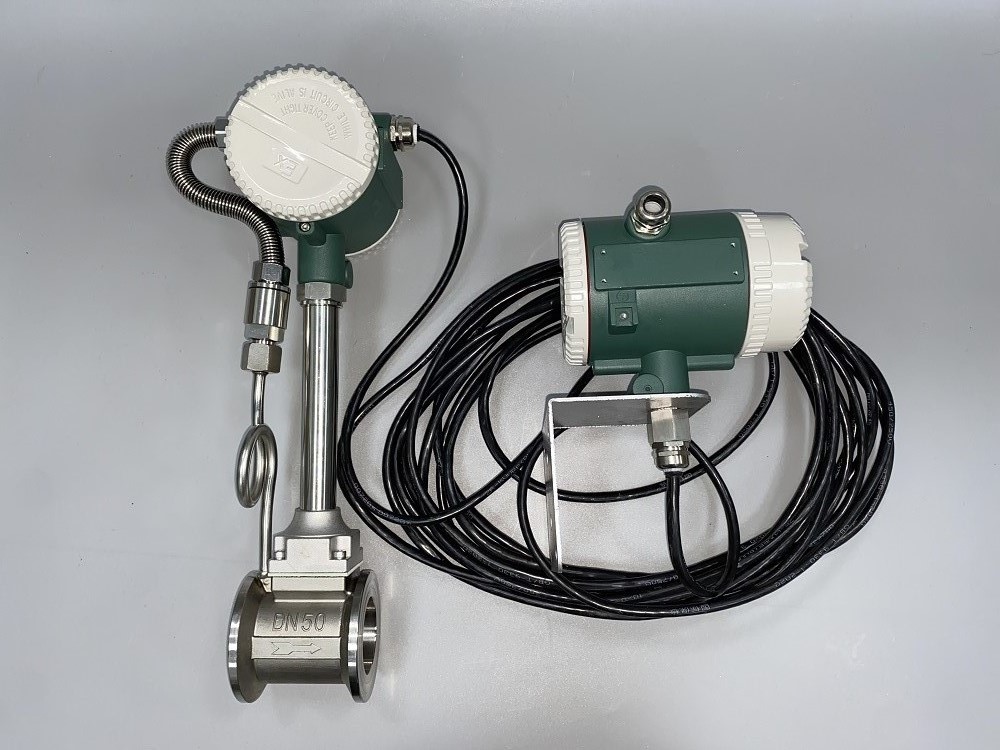

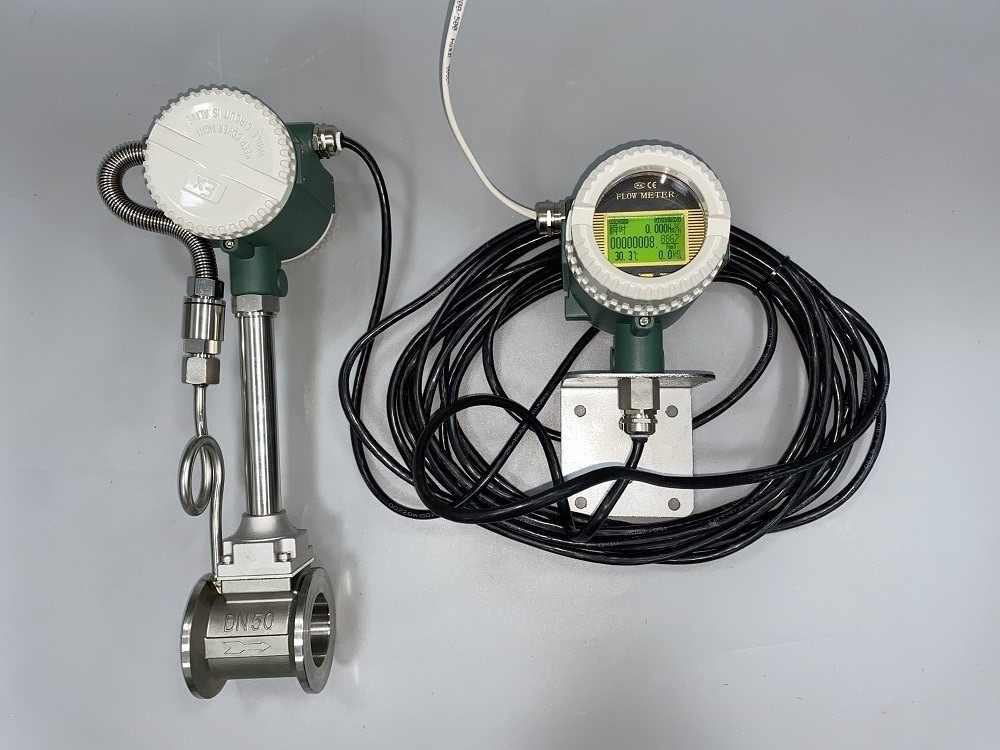

产品概述

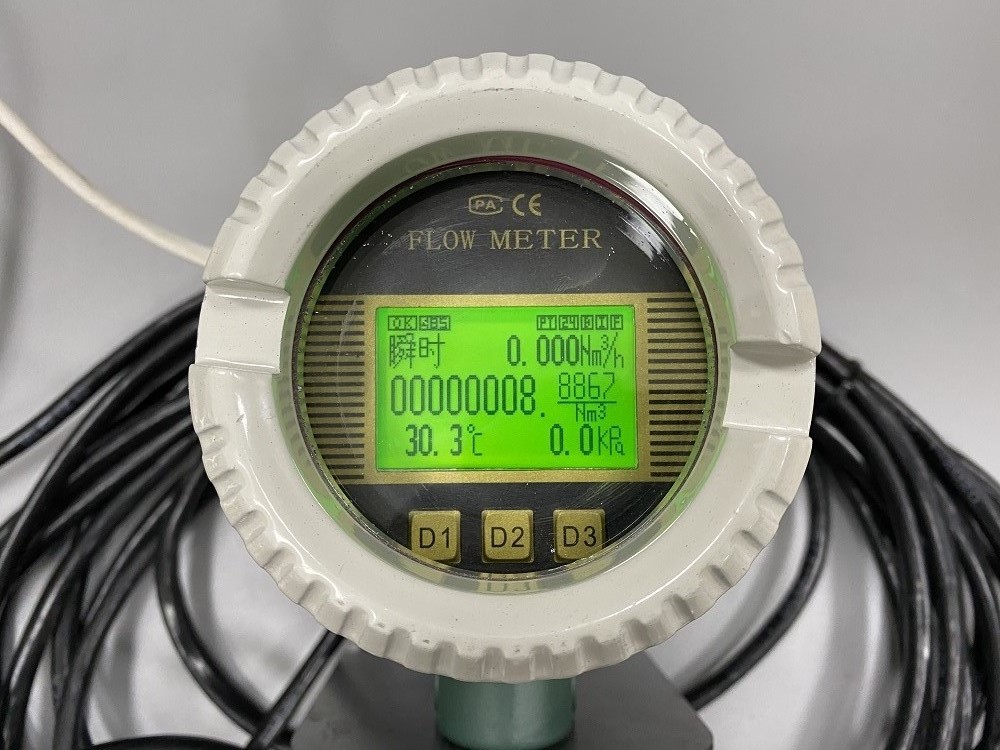

LUGB型涡街流量计是速度式流量计的一种，基于卡门（Karman）旋涡原理研究设计的，主要用于工业管道中介质流体的流量测量，如：气体、蒸汽或液体等多种介质的流量控制和计量。LUGB型涡街流量计根据选型不同可以实现以下功能：测量工业管道介质流体的温度、压力、瞬时流量和累计流量等参数，并具有脉冲输出、4-20mA模拟信号输出、RS485通讯（Modbus RTU协议）、Hart协议、物联网GPRS等功能。

涡街流量计广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、笨类等）的计量和控制。

产品特点

1、产品主体无可动部件，可靠性高，长期稳定，结构简单便于维护；

2、传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定。

3、结构形式多样、有管道式、插入式流量传感器等多种形式；

4、精确度较高，常规液体的测量精度为±1.0%；气体的测量精度为±1.5%；

5、压损小（约为孔板流量计的1/4-1/2）,属于节能类流量仪表；

6、安装方式灵活，根据现场工艺管道不同，可水平、垂直或不同角度倾斜安装；

7、电路采取多种保护模式，抗浪涌，适应能力强；

8、高精度的探头，采用压电晶片旋涡传感器，信号稳定。316L不锈钢传感器外壳具有很强的抗腐蚀性和较好的晶间抗腐蚀性能。对碱溶液和大部分有机酸和无机酸亦具有良好的耐腐蚀能力。

9、长寿命锂电池：配备3.6V高聚能锂电池，具有高储存能量密度，使用寿命长达1年以上。

10、测量范围宽，量程比可达1：10-20。

11、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体工况体积流量时无需补偿，调换配件后一般无需重新标定仪表

基本参数

测量范围

不同口径仪表测量流量范围会有所不同，仪表选择过程中一定要按照流量使用范围来选择仪表，最忌讳的是按照管道粗细选择仪表。根据管道选择仪表最大的弊端是：很容易由于流量不足导致测量误差。涡街流量计的流量范围判定是以工况流量为依据，因此仪表选用中将流量转化为工况流量然后对比流量范围表，尽可能使常用流量在仪表测量的中间范围。

参比条件

1．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。

2．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

参比条件下涡街流量传感器工况流量参考范围表

注：表中(300)～(1000)口径为插入式

工况流量是指仪表测量出当前通过管道介质的体积，是在工作状态下的介质，例如气体是可以被压缩的，在管道内存在压力时，气体被压缩后的体积就是工况流量。工况流量会随着工作环境改变而改变。

标况流量是指介质在标准大气压力下和0°（或20°）标准下的体积，当压缩气体被释放到标况环境中转化的体积。标况流量在任何环境中均不会发生改变。

涡街流量计测量得出的是工况体积，只有做温压补偿后才可以得出标况体积，一般用于贸易计量时，气体采用标况为主，蒸汽通常采用质量计量。
