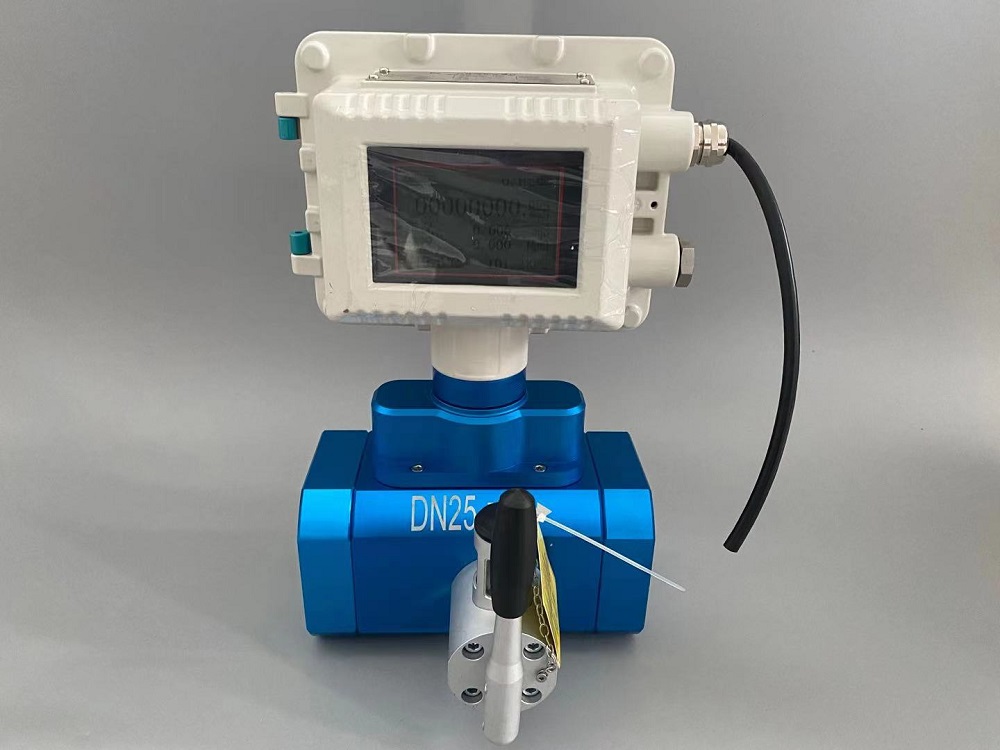

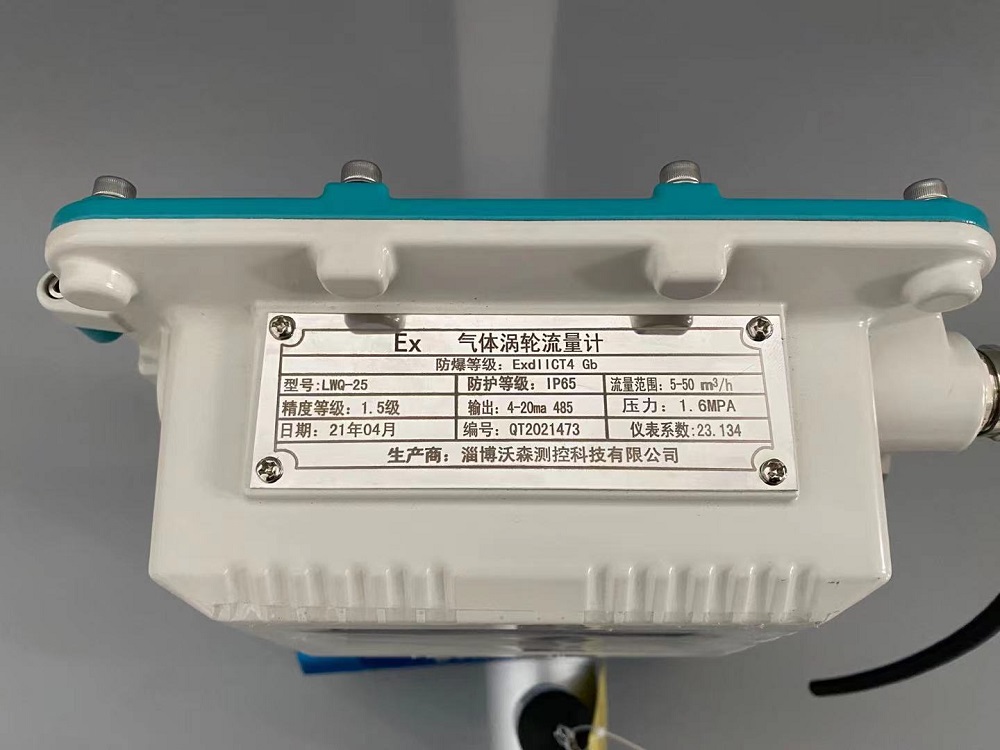

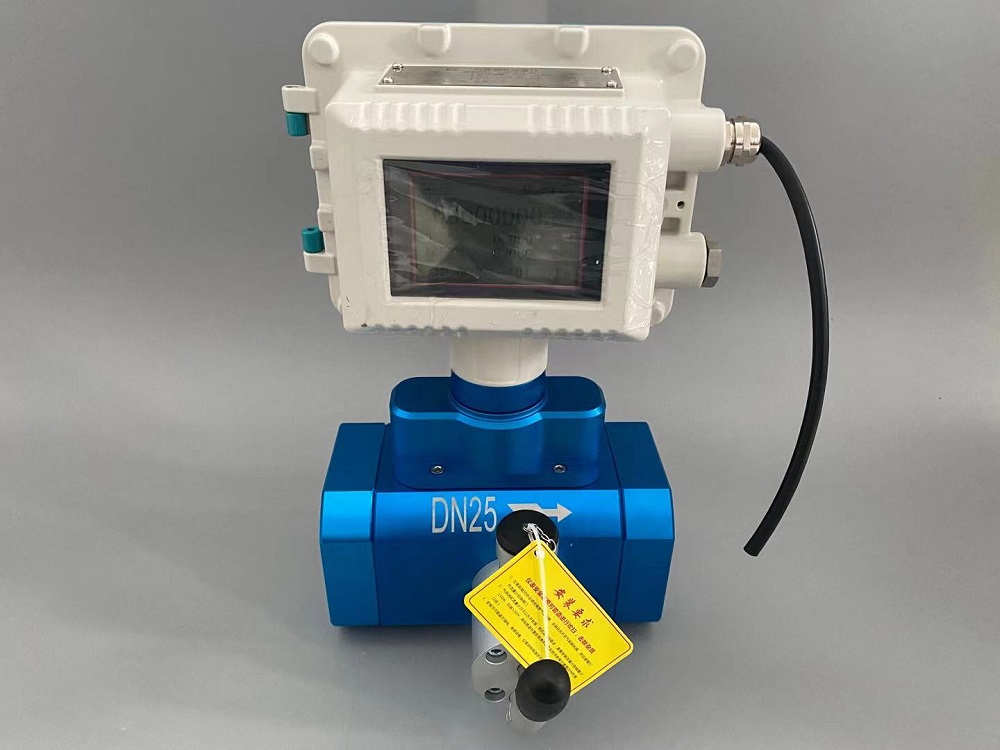

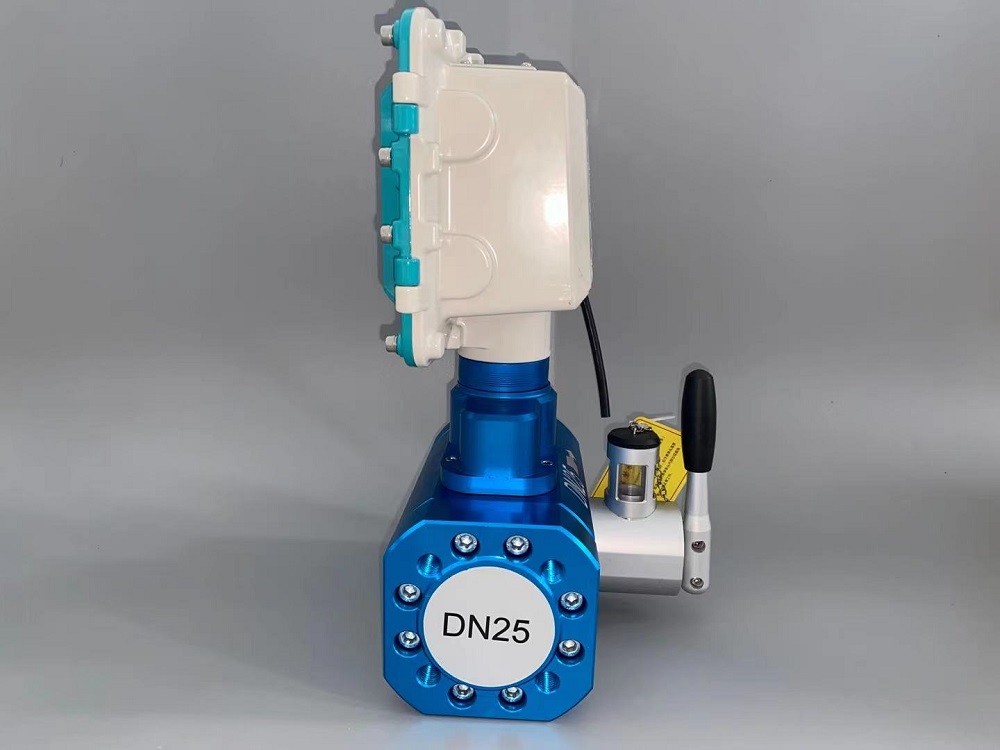

小口径涡轮流量计

名称：小口径涡轮流量计
型号：LWQ-25
品牌：沃森
颜色：
产品特点
计量准确，稳定可靠

在线咨询

产品详情
案例展示

气体涡轮流量计产品概况

LWQ系列气体涡轮流量计是我公司结合国内外流量仪表先进技术而研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的精密计量仪表，它出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，使得该流量计成为一种特别优秀的能准确计量气体累积量的商业贸易计量仪表。

LWQ系列气体涡轮流量计广泛应用于：城市管线（网）燃气的计量、工业燃气的计量、燃气调压站的计量、能源管理以及其它各种无腐蚀性气体的计量或流量控制等场合。

LWQ系列气体涡轮流量计经国家防爆产品质检部门按GB3836-2000《爆炸性气体环境用电气设备第1部:通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdIIBT4（隔爆型）,ExdIICT6Gb, ExiaIICT4,（本安型）。适用于含IIA,IIB,IIC 类T1~T2温度组别爆炸性气体混合物的0（仅本安型）1.2区危险场所.

气体涡轮流量计的规格与基本参数

执行标准	封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）
仪表口径及连接方式	DN25/DN32/DN40采用法兰连接
精度等级	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
仪表材质	表体：304不锈钢或铸铝叶轮：防腐ABS或优质铝合金转换器：铸铝
使用条件	介质温度：-20℃～+80℃ 、环境温度：-30℃～+60℃ 相对湿度：5%～90%、大气压力：86Kpa～106Kpa
工作电源	A.外电源：+24VDC±15% B.内电源：1组3.0V10AH锂电池
信号输出功能	脉冲信号、4-20mA电流信号、控制信号
通讯输出功能	RS485通讯
信号接线口	内螺纹M20×1.5或其他
防爆等级	ExdⅡBT6或ExiaⅡCT4
防护等级	IP65

气体涡轮流量计测量范围

公称通径 DN（mm）	型号	流量规格	始动流量（m³/h）	流量范围（m³/h）	压力等级（MPa）	壳体材质
25（非标）	LWGQ-25	G20	≤0.8	3-40	1.6 2.5	铝合金304
32（非标）	LWGQ-32	G30	≤0.9	7-80
40（非标）	LWGQ-40	G50	≤1.7	8-100
50	LWGQ-50A	G40	≤0.8	6.5-65
	LWGQ-50B	G65	≤0.9	8-100
	LWGQ-50C	G100	≤1.7	10-150
65（非标）	LWGQ-65	G150	≤2.0	15-300
80	LWGQ-80A	G100	≤2.0	10-200	1.6 2.5	铝合金304
	LWGQ-80B	G160	≤2.5	13-250
	LWGQ-80C	G250	≤3.0	20-400
100	LWGQ100A	G160	≤2.5	13-250	1.6	铝合金304
	LWGQ-100B	G250	≤3.0	20-400
	LWGQ-100C	G400	≤4.5	32-650
150	LWGQ-150A	G400	≤7.5	32-650	1.6	铝合金304
	LWGQ-150B	G650	≤8.5	50-1000
	LWGQ-150C	G1000	≤10	80-1600
200	LWGQ-200A	G650	≤12.0	50-1000	1.6	304
	LWGQ-200B	G1000	≤16.0	80-1600
	LWGQ-200C	G1600	≤20.0	130-2500
250	LWGQ-250A	G1000	≤20.0	80-1600	1.6	304
	LWGQ-250B	G1600	≤22.0	130-2500
	LWGQ-250C	G2500	≤25.0	200-4000
300	LWGQ-300A	G1600	≤22.0	130-2500	1.6	304
	LWGQ-300B	G2500	≤25.0	200-4000
	LWGQ-300C	G4000	≤35.0	320-6500
