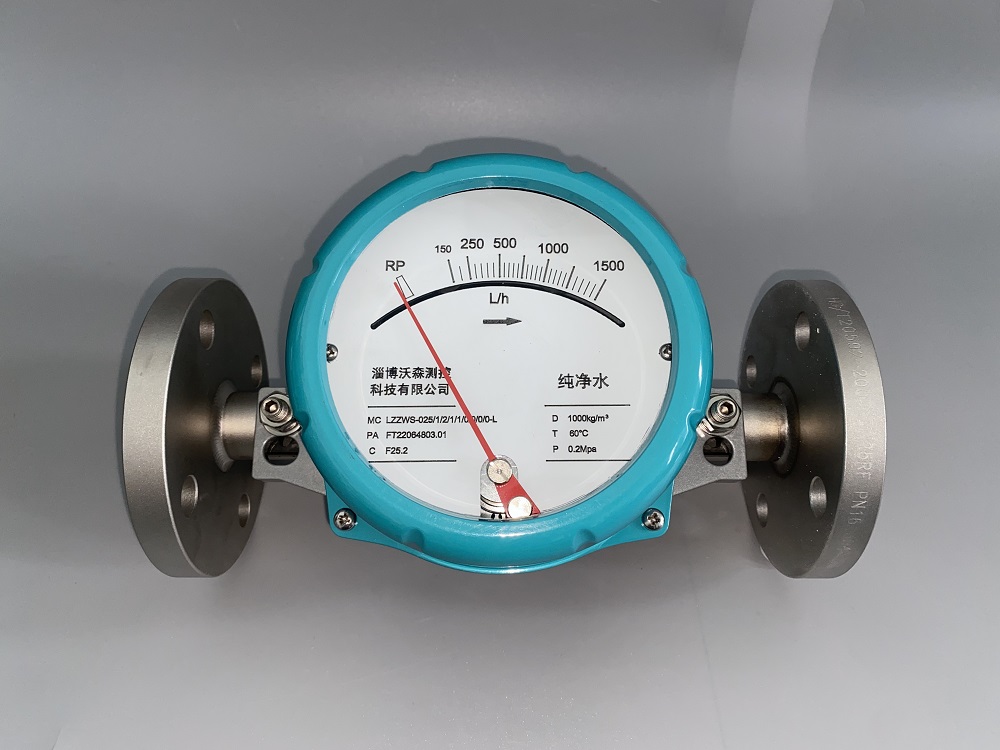

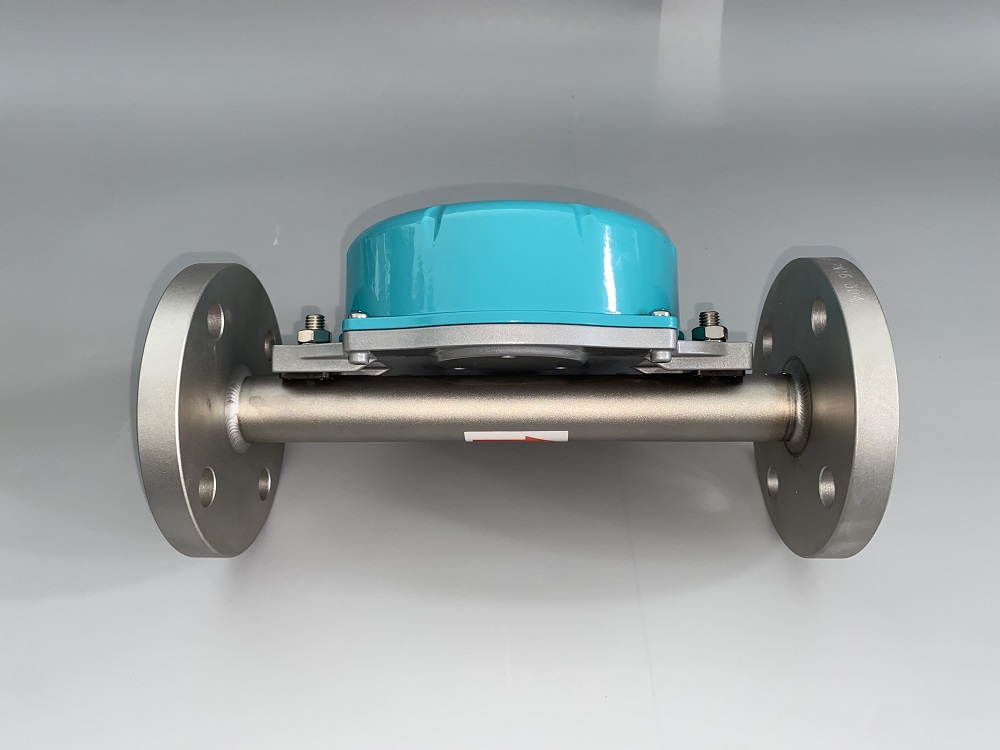

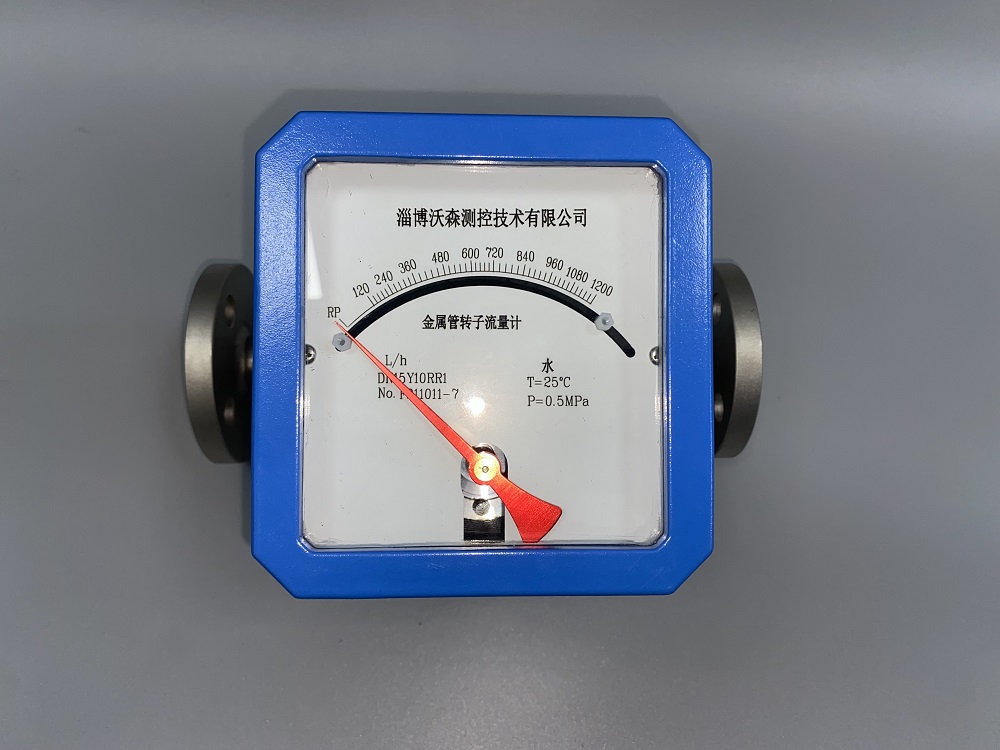

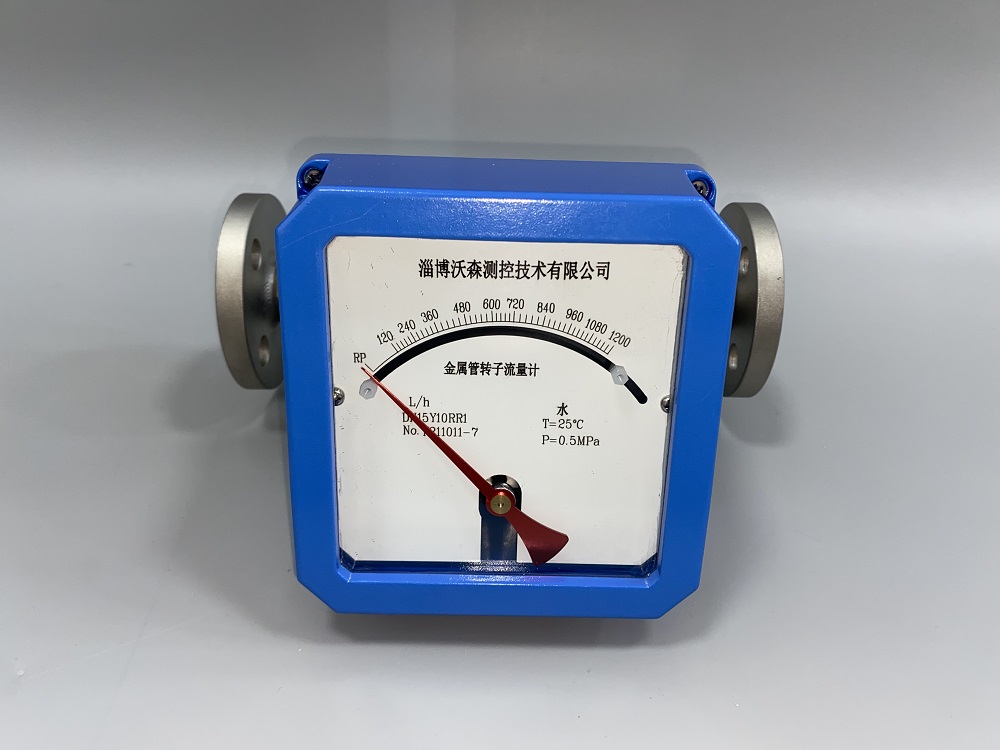

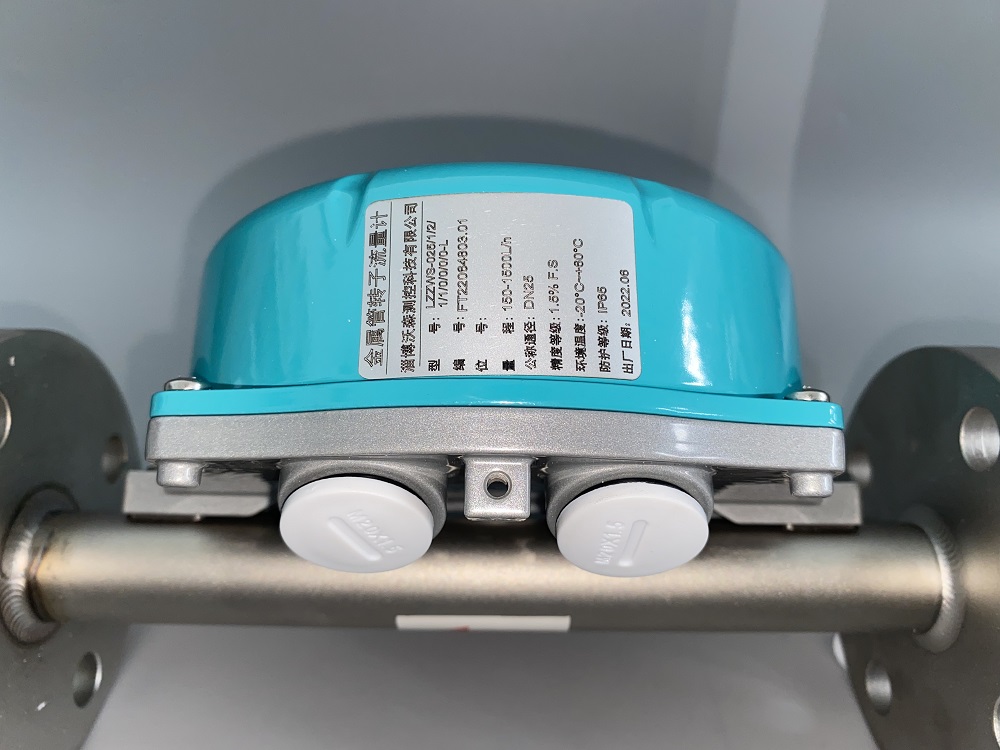

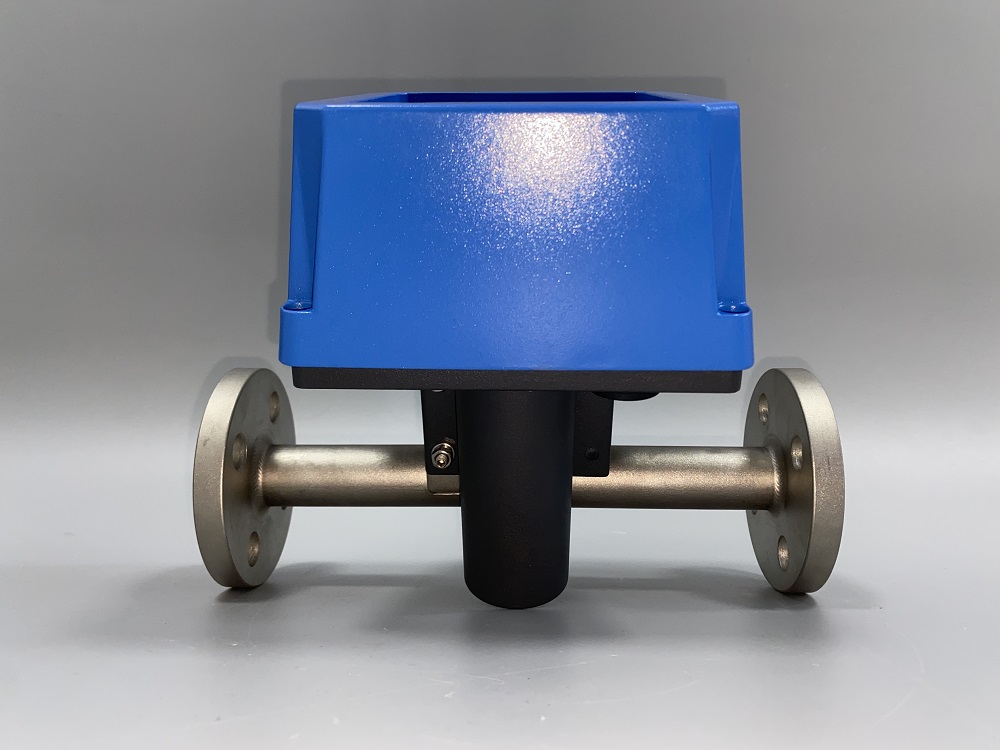

一、 产品概述

金属管浮子流量计（金属管转子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的测量。多年来，金属管浮子流量计以其优良性能和可靠性，以及较好的性能价格比，在石化、钢铁、电力、冶 金、轻工、食品、制药、水处理等行业得到了广泛的应用。

本公司产品可用于ⅡA、ⅡB、ⅡC类，T1——T6组爆炸性气体环境，1区、2区危险场所，防爆类型为隔爆型，防爆标志ExdIICT6Gb。

二、测量原理

本系列金属管浮子流量计主要由两大部分组成：传感器和指示 器。传感器主要由连接法兰、测量锥管、浮子和上下导向器组成；指 示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。

在垂直的锥形测量管内，有一可上下移动的测量部件——浮子 （图1），当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形管向上移动。当流体的流量增大时，浮子的位移量增大；反之，流体的流量减少时，浮子的位移量变小。也就是说，流体流量的大小，决 定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积 的大小。当流体的流量保持在一个恒定的流量Q时，浮子也处于一动 平衡状态，停留在锥形管中的一位置h，此时，浮子和锥形管之间的 环形面积保持恒定。浮子受到三个力的作用：浮子的重力G，浮子受 到的浮力F，浮子受到流体的作用力P，这三个力达到平衡。根据流体动力学的伯努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采用可变面积测量流量的原理。

在浮子的内部，镶嵌一高性能永久磁体，当浮子处于平衡位置时，在浮子周围形成一均匀而稳定的磁场。 在锥形管的外面，安装一磁传感器，这样，就能将测量管内浮子的直线位移通过非接触形式传递到指示器中， 通过检测和处理后， 最终显示在指示器刻度盘上或输出相应的标准4～20mA电流信号。

三、功能特点

1、适用于小口径和低流速介质流量测量 　　　　　　　

2、工作可靠，维护量小，寿命长

3、对于直管段要求不高 　　　　　　　　　　　　　　

4、较宽的量程比10:1

5、双行液晶显示，现场瞬时/累积流量显示 　　　　　

6、指示器上有键盘，操作设置方便

7、全金属结构，适用高温、高压和强腐蚀性介质 　　

8、非接触磁耦合传动

9、可用于易燃、易爆危险场合 　　　　　　　　　　　

10、可选直流电源或电池供电方式

11、带有数据恢复，数据备份及掉电保护功能 　

12、多参数标定功能

四、产品参数

五、测量范围

 六、流量计安装方式及注意事项

可根据现场工艺管道布局选择不同规格的流量计，其中垂直安装型是标准形式，其他形式的均为扩展型，如现场许可，尽量选择垂直型。各种安装形式的流量计安装方式可参考下面的示意图。

1、仪表到达现场，在安装到工艺管线之前，应开箱拆卸所有包装并仔细检查仪表是否有运输损坏。

2、仪表在安装前，对工艺管线应进行吹扫清理，防止管道中留有铁磁性杂质附属在仪表的浮子上， 影响仪表的正常测量，严重的会造成仪表的损坏。如果不能避免，应在仪表的入口安装磁过滤器（图17）。

3、由于仪表的测量机构采用磁传递和磁电信号处理器，为保证仪表的正常使用和性能，安装范围至 少500mm内不允许有铁磁性物质、强磁场和较强的电磁场存在。

4、安装在管道中的仪表，不应受到应力的作用，仪表的出入口，应有合理的管道支撑，使仪表在工 艺管道上受到最小的应力。

5、仪表的安装分为水平安装和垂直安装，垂直安装的仪表，应保证仪表的垂直度，倾斜偏差不大于 3度；水平安装的仪表，应保证仪表的水平直度，倾斜偏差不大于3度。

6、仪表在安装时，上下游管道的口径应与仪表的口径相同，连接法兰应相互匹配；为保证仪表的测 量精度和稳定性，仪表上游直管段长度为仪表公称口径的5倍，下游直管段最小长度为250mm。

7、测量气体的仪表，如果仪表直接向大气中排放气体，会造成仪表的数据失真甚至仪表的损坏。在 这种工况条件下，应在仪表的出口处安装节流阀。

8、安装PTFE衬里的仪表，要特别小心。在低温条件下，PTFE在压力的作用下也会变形，所以安装 时不要随意拧紧，安装扭矩见下表。
