一： 安装

  传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三，安装尺寸见表二。

        1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

                  整表结构图

1. 压紧圈  2.螺栓4×14  3.垫圈  4.密封垫圈  5.钢丝1Cr18Ni9Ti-0.8×2.5  6.过滤网  7.座

                                             过滤器结构图

                            图一  LWGY—4～10传感器结构及安装尺寸示意图

                             1.壳体  2．前导向件  3．叶轮  4．后导向件  5．前置放大器

                                  图二  LWGY—15～40传感器结构及安装尺寸示意图

         1.球轴承  2．前导向件  3．涨圈  4．壳体  5．前置放大器  6．叶轮  7．轴承   8．轴

                             图三  LWGY—50～200传感器结构及安装尺寸示意图

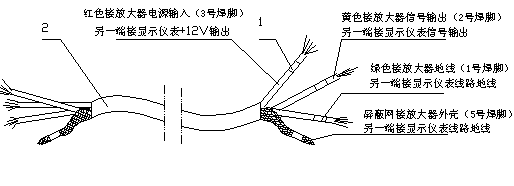

                             图四  传感器与显示仪表接线示意图

  传感器可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。

传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。

为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。

传感器露天安装时，请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。

 当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。

 用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

二：使用和调整

◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门，

    严禁传感器处于无液体状态时受到高速流体的冲击。

◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特

  别是叶轮。装配时请看好导向件及叶轮的位置关系。

◆ 传感器不用时，应清洗内部液体，且在传感器两端加上防护套，防止尘垢进入，

  然后置于干燥处保存。

    ◆ 配用时的过滤器应定期清洗，不用时，应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

◆ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

◆ 在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
