自动式量水槽-巴歇尔槽的分类和安装方法

巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。在液体流动过程中，非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

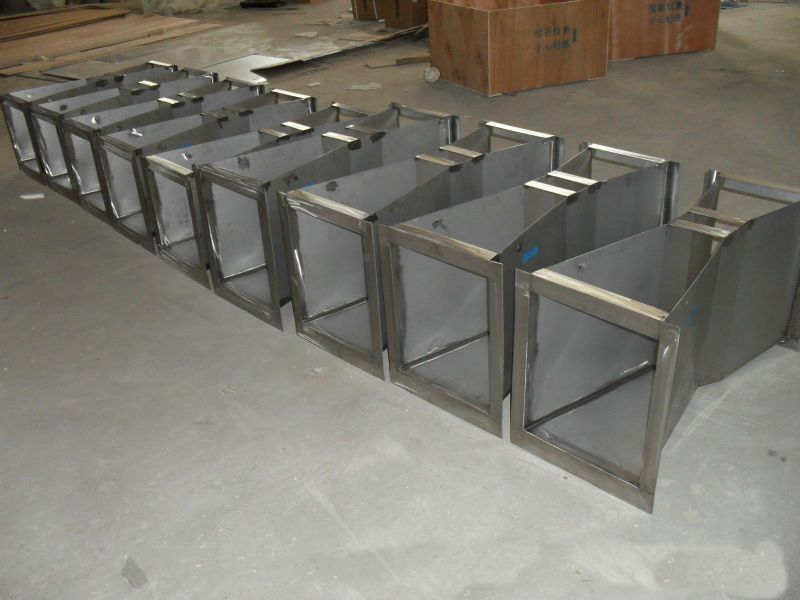

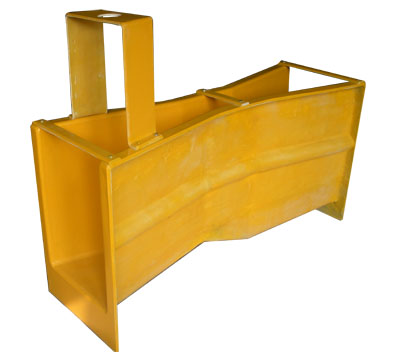

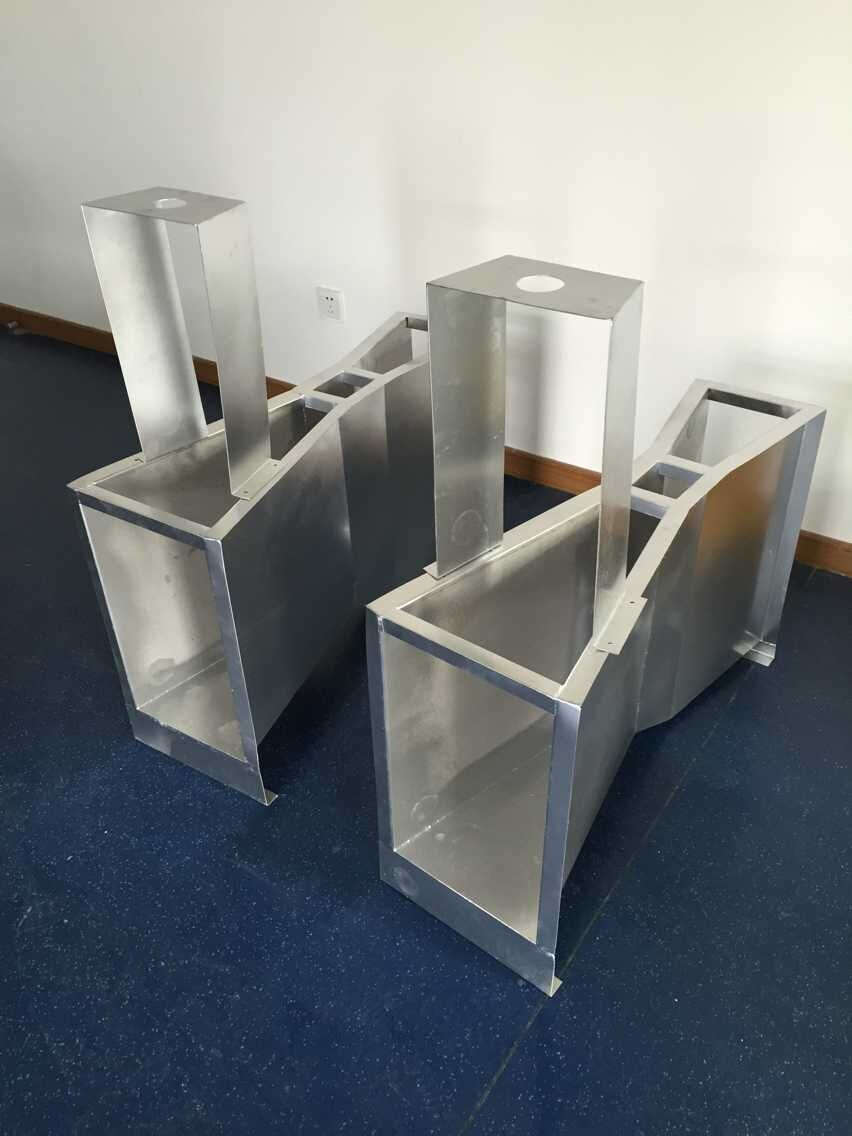

一、材质类型：玻璃钢、PVC、不锈钢。 流量越大，相应增加壁厚。

二、选型注意事项：
1. 巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3. 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）
5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

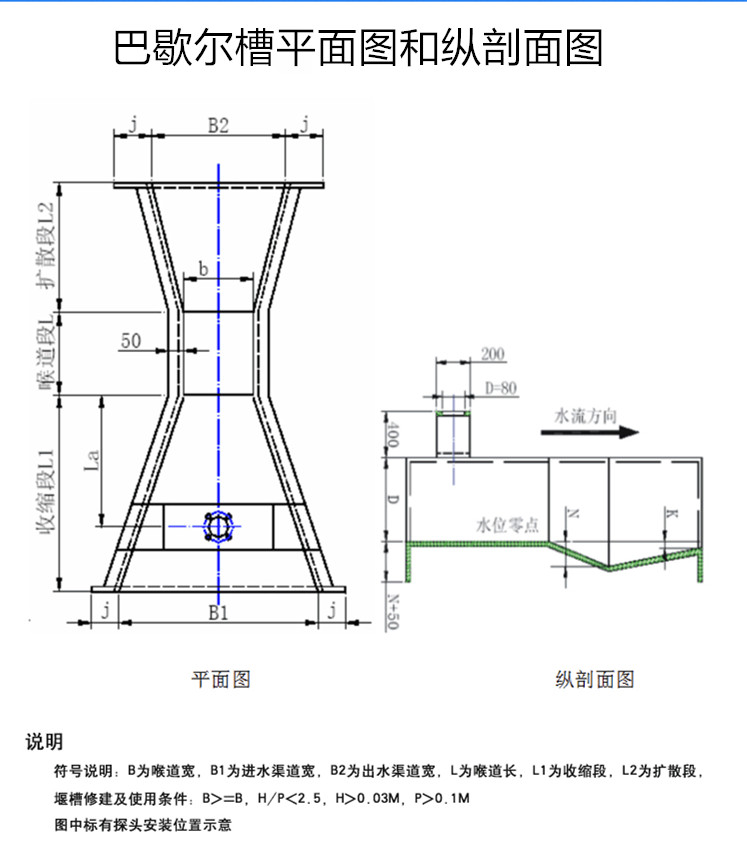

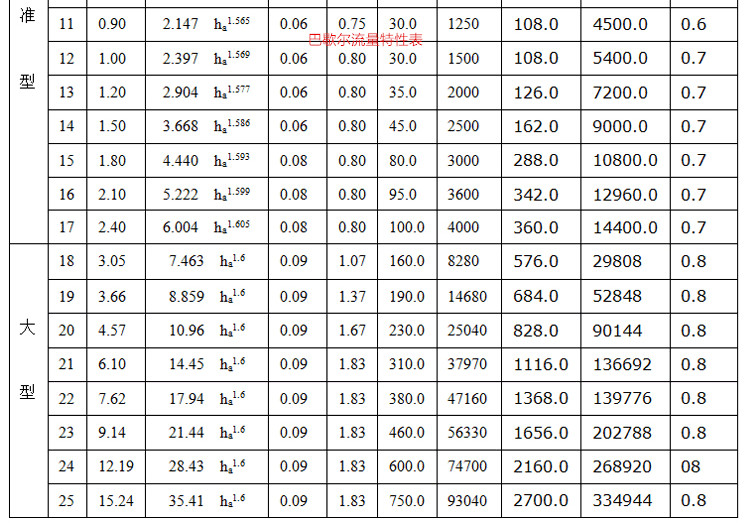

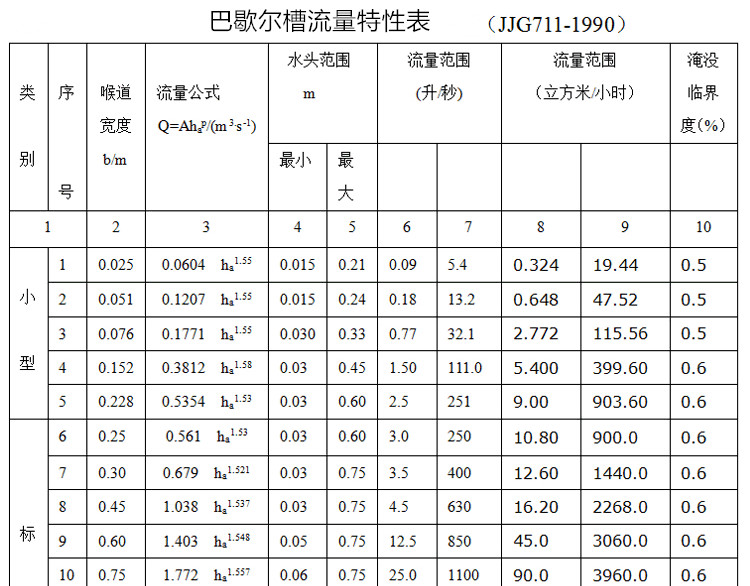

说明：以下图形仅供参考，具体尺寸按照表格中的1-15号标准型制作。有特殊要求请订货时说明 。

四、安装步骤：

大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下几个步骤：

1、明渠土建安装准备
  在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

2、将巴歇尔槽放入明渠中

要求：（1）巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔槽， 增加水位差。

   （2）保证巴歇槽前直段有1～3米的距离。

3、加固巴歇尔槽

 在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽中经过。加固时要使巴歇尔槽左右保持水平，防止倾斜，防止变形。

4、安装中的几种情况

5、特别注意事项
 必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。这是安装的关键问题。

6、仪表接线
   巴歇尔槽安装好后，要等待混凝土凝固后再进行仪表安装调试。一般情况下应该由仪表技术人员安装和调试。分体的信号传输线缆如距离较远，用户可自行接长。
  距离一般在2000米以内，否则应做实地连线试验。
