一、产品特点、用途和适用范围

   该流量计是我公司新研发的新型气体涡轮流量计，综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。结合现代化的加工设备，应用完善有效的工艺手段。生产的流量计结构合理，耐用性好， 重复性好，安装方便简洁。我公司为广大用户提供高可靠性的产品，研发阶段在轴承生产商的配合下，摸透了轴承和结构的可靠性， 表芯采用一体化设计。为您提供一流的产品，一流的可靠性保证。减少您的售后负担。

  1.1 产品特点

   1.优质铝合金涡轮，具有更高的稳流和耐腐蚀作用；

   2.专用仪表轴承，摩擦阻力小，密封性好，使用寿命长；

   3.计量室与通气室隔绝，保证了仪表的安全性；

   4.智能型流量计集微处理器、温度、压力传感器于一体，直接测量被测气体的流量、温 度和压力， 并自动进行流量跟踪补偿和压缩因子修正运算，

显示标准状态下 （Pb=101.325KPa,Tb=293.15K）的气体体积累积量，可实时查询温度压力数值；

   5.流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达 1.0 级），压力损失小， 始动流量低，可达 0.6m3/h；

   6.仪表具有脉冲信号、模拟信号输出，以及 RS485 通讯接口，采用专用 MODEM，可通过 电话网络直接与客户的远程集抄系统相连，实现计算机数据的集中采集和实时管理；

   7.智能化仪表系数多点非线性修正；

   8.内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；

  9.专用液晶显示屏，读数直观方便。智能型流量计可同时显示标况累积流量、标况瞬时 流量以及介质的温度、压力等参数；

   10.系统低功耗工作，可采用锂电池供电，也可外接电源；

   11.具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内 部数据可永久性保存；

   12.可与 IC 卡预付费系统配套使用，便于贸易结算。

   1.2 主要用途

  气体涡轮流量计广泛用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体， 如天然气、城市燃气、丙烷、丁烷、空气、氮气等气体的测量。仪表准确度高、重复性好， 适用于贸易计量及工业过程检测。智能型流量计集温度、压力于一体，在线跟踪检测介质温 度和压力并进行自动补偿、压缩因子修正运算，具有优良的低压和高压计量性能，适用于天 然气等气体的精确计量。

  二、结构与工作原理

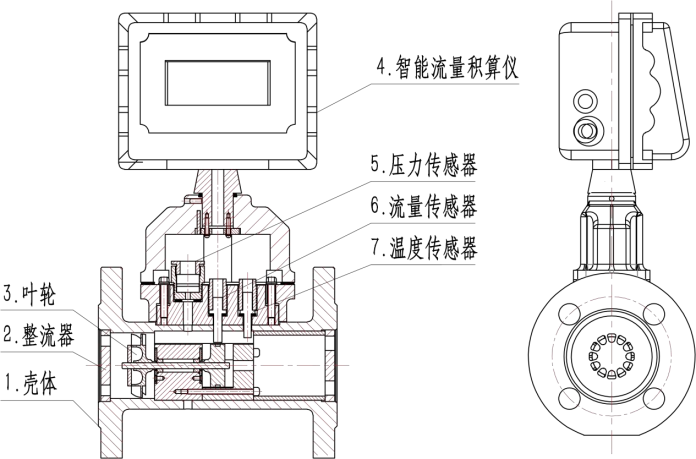

   2.1 流量计结构

  气体涡轮流量计结构紧凑，主要由壳体、叶轮、传感器（温度、压力、流量）、整流器 和积算仪构成。

   1.壳体：本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用 铸铝合金、碳钢或不锈钢。

   2.整流器：强迫流体加速，消除任何可能存在的气流扰动，即使在非理想的安装环境下， 也能够保证高精度。

   3.叶轮：用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体中间部位，克服摩擦 力矩和流体阻力矩旋转。

   4.智能流量积算仪：温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶 驱动电路和其它辅助电路组成，并配有外输信号接口。

   5.压力传感器：以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期 变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。

   6.流量传感器：安装在靠近叶轮后端，可检测出从同轴转动的信号轮上发出的频率信号。

   7.温度传感器：以 Pt100/pt1000 铂电阻为温度敏感元件，在一定温度范围内，其电阻值 与温度成对应关系。

  2.2 工作原理

   当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮 叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡 轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感 应原理，利用韦根传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号， 该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于 LCD 屏上。

  三、技术性能及选型指南

   3.1 执行标准 产品执行 GB/T 18940-2003《封闭管道中气体流量的测量 涡轮流量计》

   3.2 精确度等级 在规定的流量范围内和工作条件下流量计的精确度等级为 1.0 级和 1.5

   3.3 流量计参数

   3.4 标准状态条件 P=101.325KPa，T=293.15K

   3.5使用环境条件 环境温度：-30℃～+65℃ 相对湿度：5%～95% 介质温度：-20℃～+80℃ 大气压力：86KPa～106KPa
