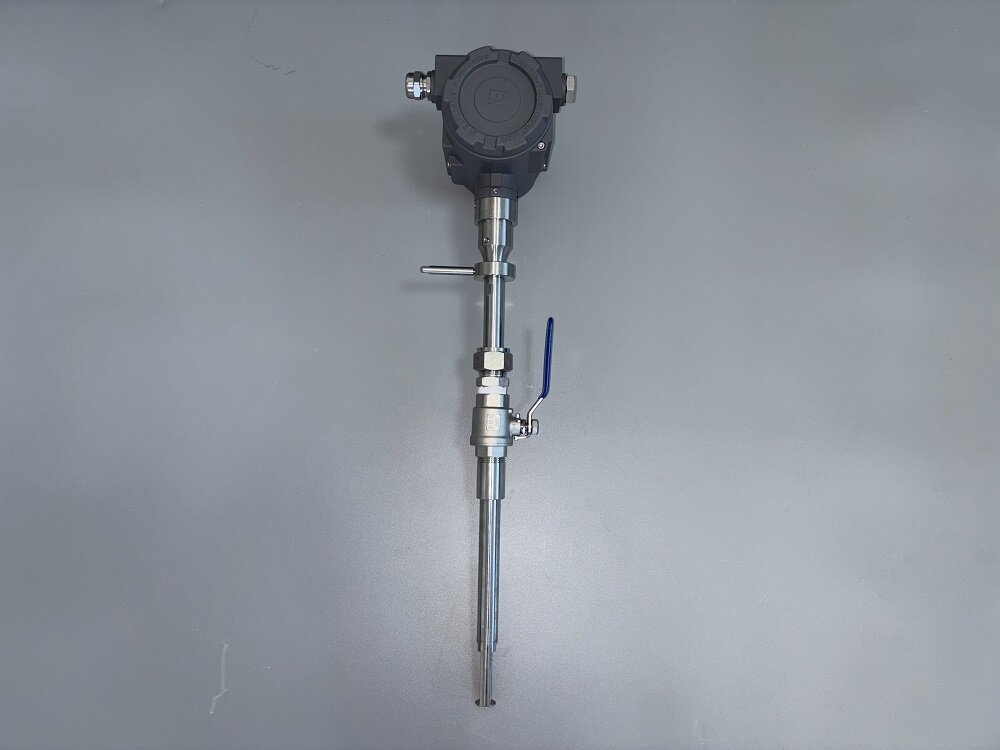

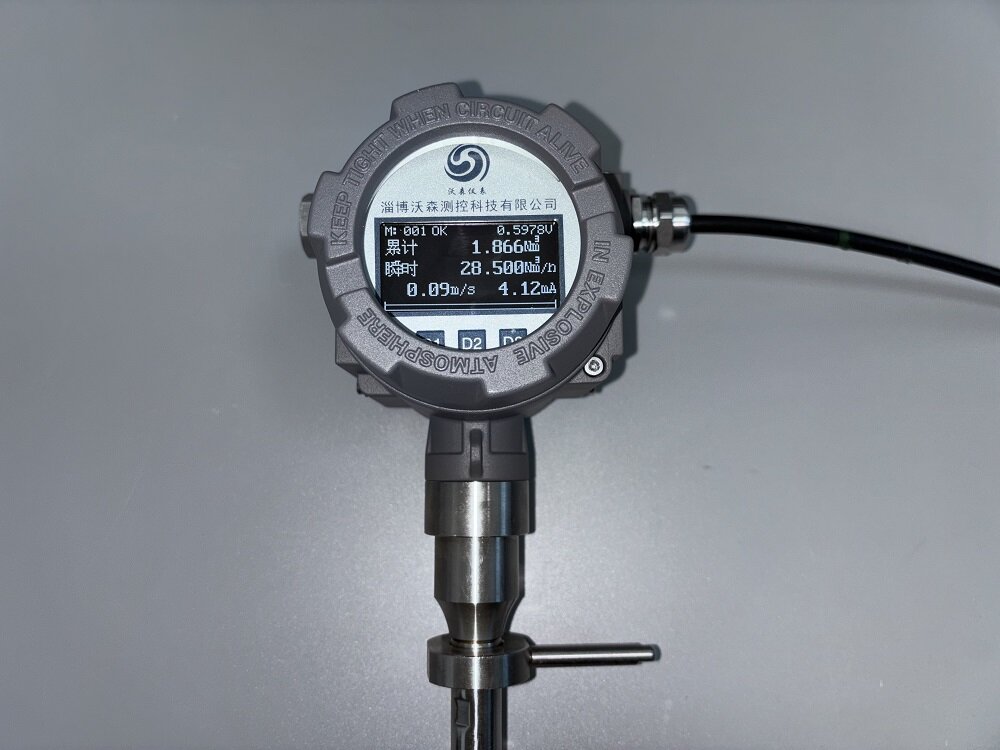

热式气体质量流量计产品概述

热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。

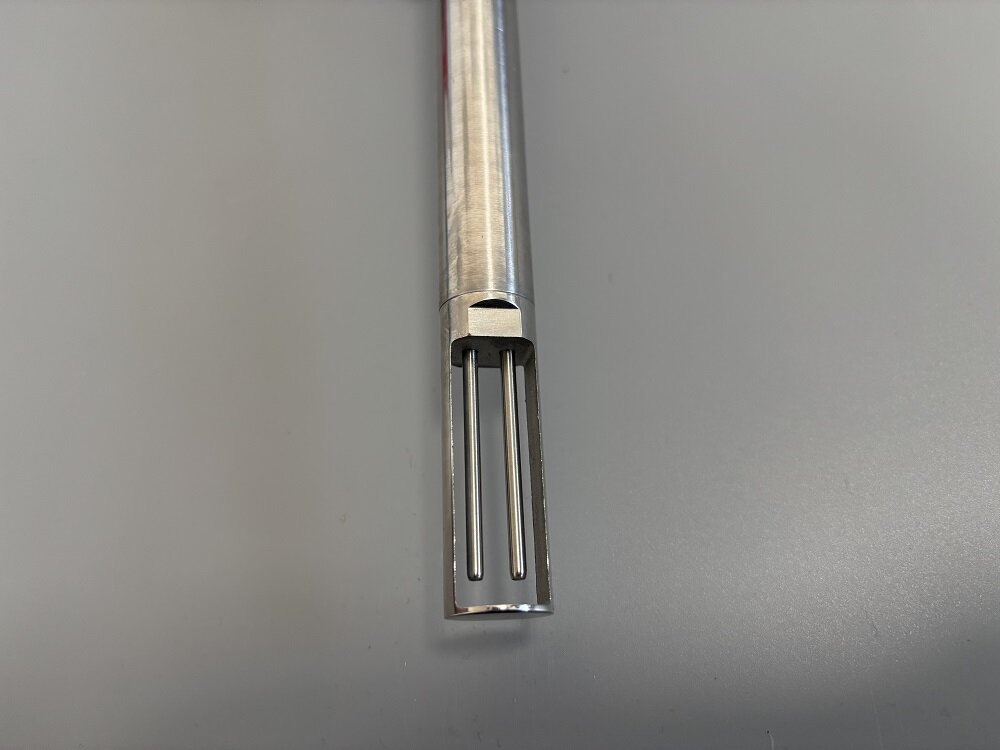

传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1；另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感器。该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使ΔT保持不变，就要提高T2的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

    V — 流速

    K — 平衡系数

    Q — 加热量（和比热及结构相关）

   ΔT — 温度差

由于传感器温度比介质（环境）温度总是自动恒定高出30℃左右，所以热式气体流量计从原理上不需要温度补偿。

热式气体质量流量计适用介质温度范围为-40-450℃。

1. 式中流体比重和密度相关





   ρ_n —  标准条件下介质密度（101.325 Kpa、20℃） （kg/m³）

   P — 工况压力 （kPa）

   T — 工况温度（℃）

   从（1）（2）式可以看出，流速和工况压力，气体密度，工况温度函数关系已确定。

   恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。

   热式气体质量流量计技术参数

   热式气体质量流量计具有如下技术优势：

• 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。

• 宽量程比，可测量流速高至120Nm/s低至0.1Nm/s的气体，可以用于气体检漏。

• 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。

• 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）

• 数字化设计。整体数字化电路测量，测量准确、维修方便。

• 采用RS-485通讯，可以实现工厂自动化、集成化。

• 氧气、氮气、氢气、氯气及多组分气体测量。

• 高炉煤气、焦炉煤气测量。 烟道气测量、压缩空气测量。

• 天然气，液化气，火炬气，等气体流量测量。

• 电厂高炉的一次风、二次风流量测量。

• 矿井下通风或排风系统流量测量。

附录4  常用气体量程上限（Nm³/h）（下表可扩展）
