孔板流量计产品概述

标准孔板流量计有着悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际（ISO5167-2003）、国家标准（GB2624-2006）。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、

造纸、制药、食品和化纤等行业中被广泛使用。

孔板流量计测量原理

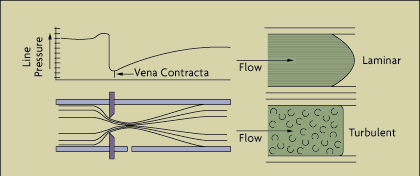

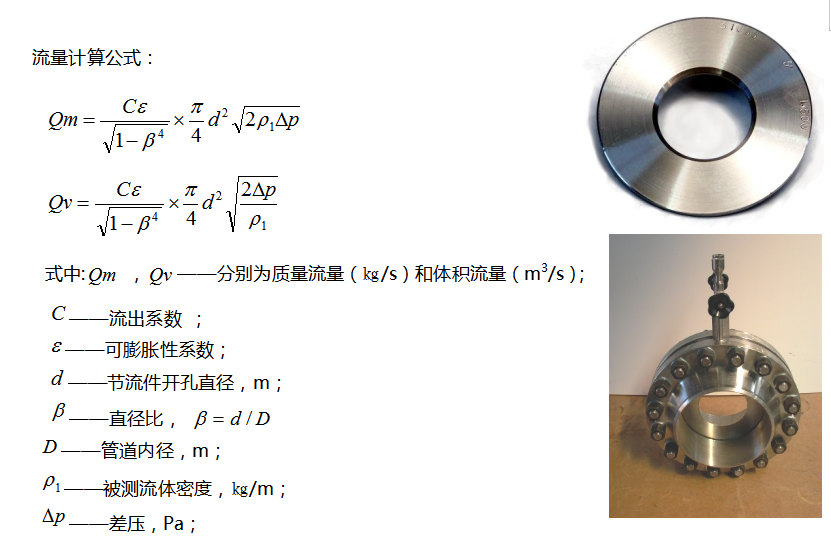

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

孔板流量计产品特点

      1. 管道口径使用范围大。

      2. 测量精度高，范围宽。

      3. 可适用于高温，高压及超低温等各种工况条件。

      4. 可适用于各种材质。

      5. 适用介质范围广，可对各种液体、气体及蒸汽的流量测量。

      6. 压力损失较大约为差压的一半。

孔板流量计主要技术参数

 五、结构形式

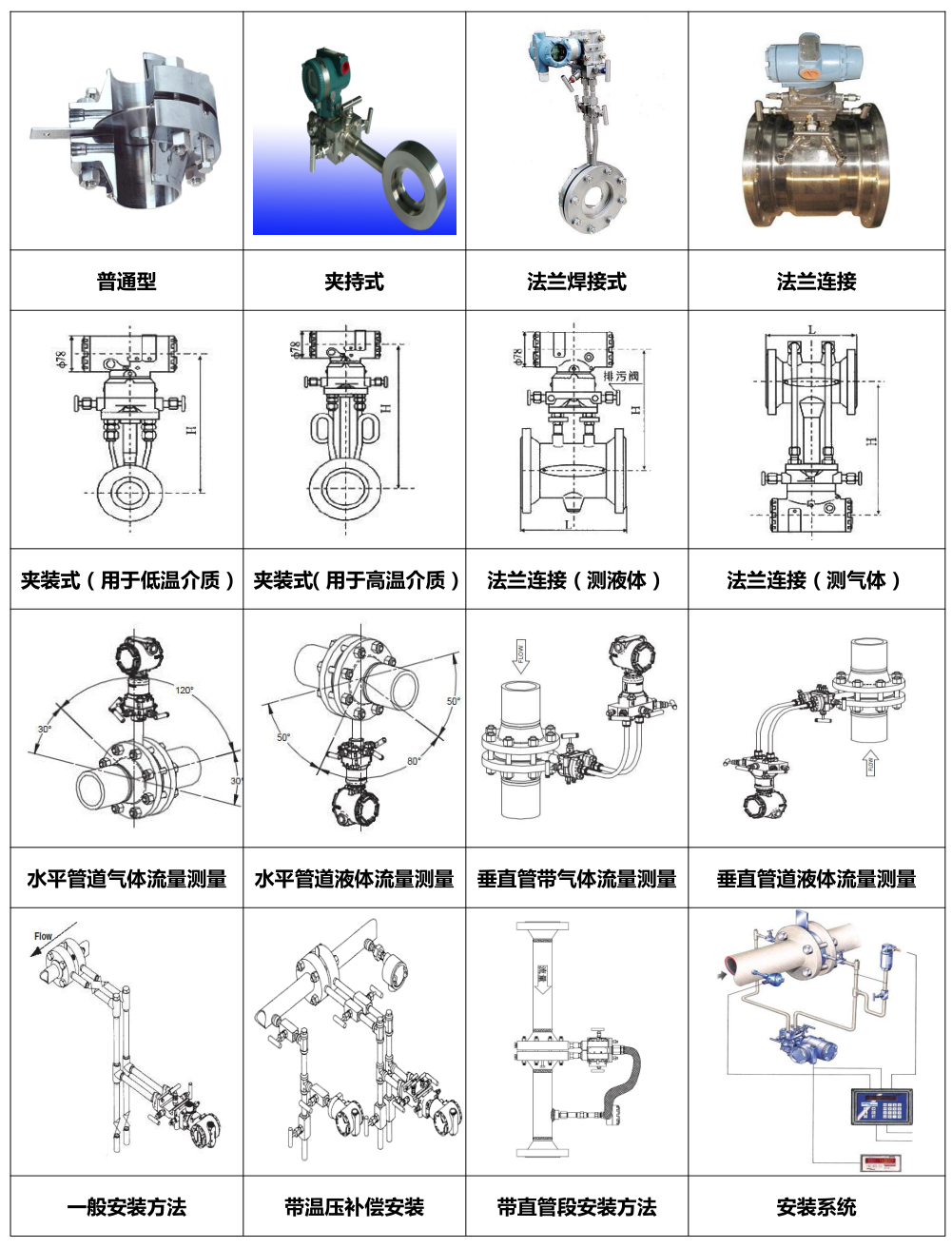

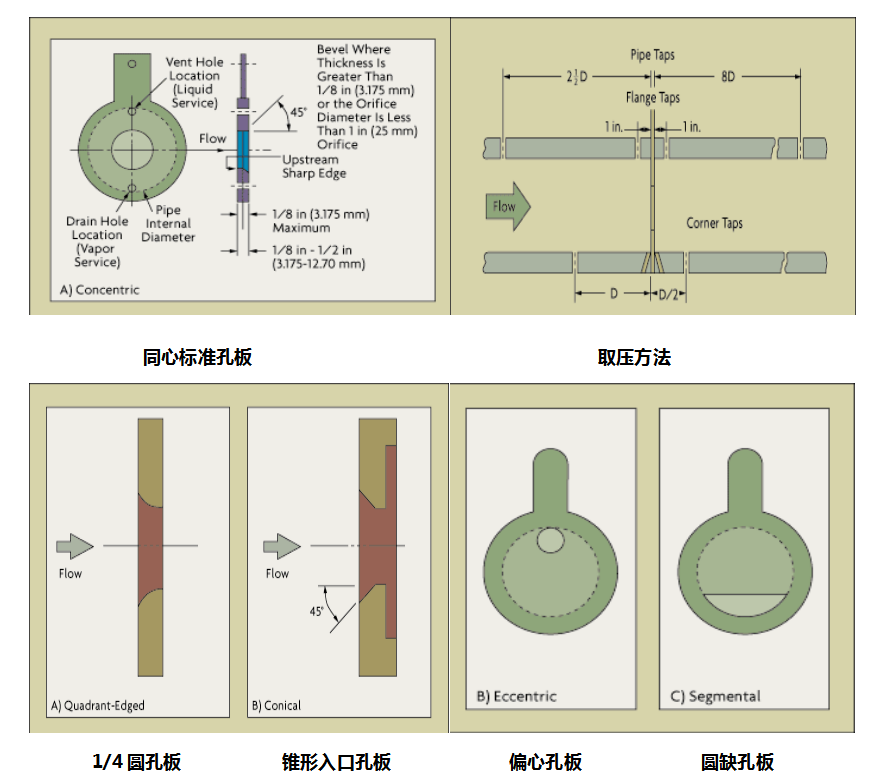

孔板流量计根据开孔形式和安装方式分为多种结构如下图
