1、系统概述

导热油预付费远程监控系统，是一种软件与硬件结合的自动化网络式管理系统。它是在导热油管道设备上安装

一个IC卡预付费控制箱，实现对用户用导热油热量的监控、电动阀的开闭等控制，IC卡预付费控制箱内置

GPRS/CDMA无线传输ＤＴＵ模块，可轻松将用户的瞬时流量、累计流量、温度、压力、余额、阀门开度、箱

门开闭状态等信息上传到导热油资源管理中心计算机，实时对各用气单位进行监管和控制。对欠缴导热油资源

费的用户，资源管理中心工作人员可通过计算机系统对用热量单位的电动阀开闭进行异地远程控制，实现导热

油资源管理与监控的自动化和一体化。

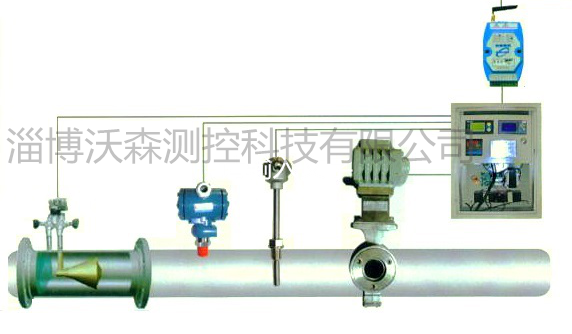

2、系统组成

1.1、本系统主要由以下几部分组成：

监控中心：计算机、IC卡充值器、导热油预售管理系统软件、远程热网计量管理系统软件

通信网络:基于移动GPRS或者电信CDMA的通信网络平台

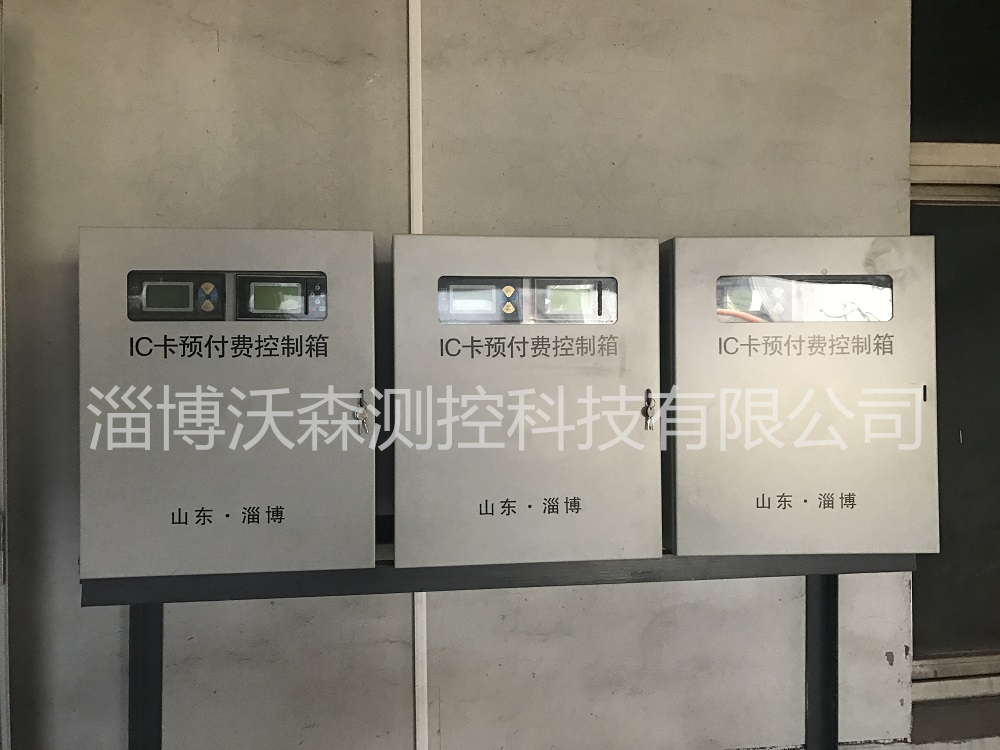

GPRS/CDMA  IC卡预付费控制箱： 采集现场仪表信号：流量计、压力变送器，热电阻，阀门等，通过

GPRS/CDMA网络传输到监控中心，现场提供市电欠压报警、门磁防入侵报警

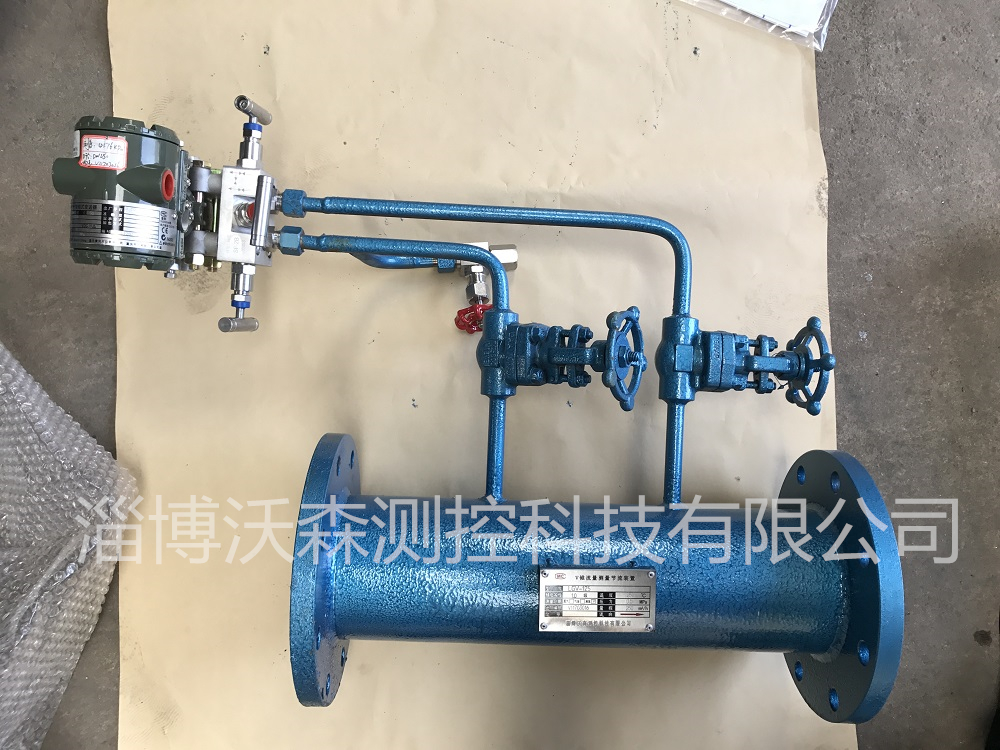

测量仪表：流量积算仪、流量计、压力变送器、热电阻 等

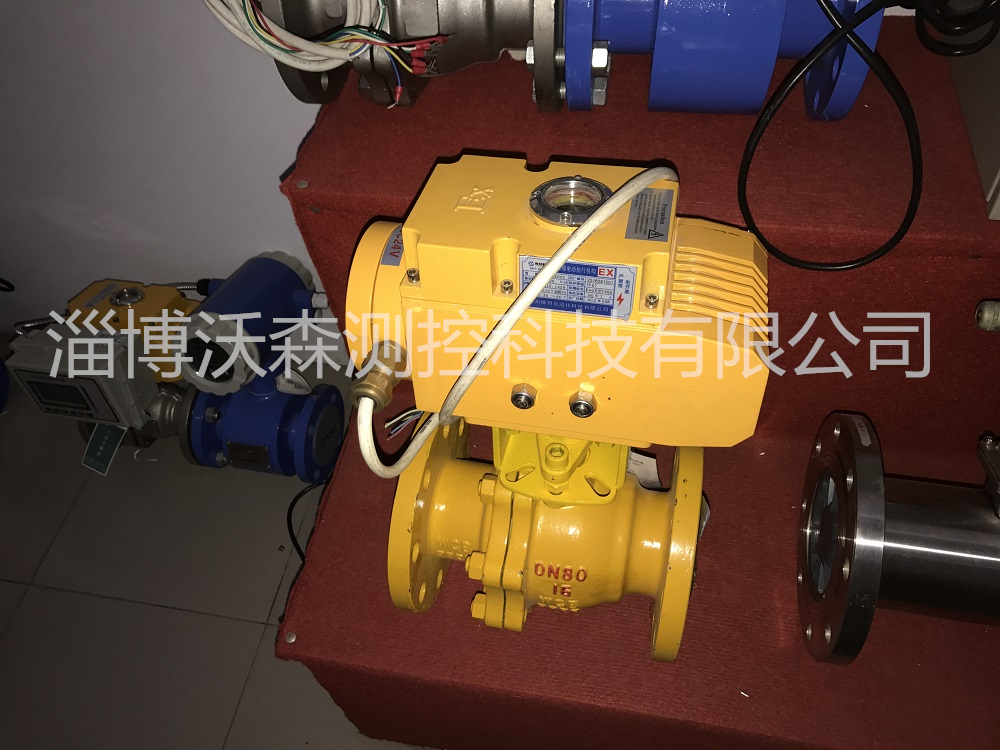

导热油高温控制阀门：高温防爆电动阀门(具有开启阀门角度功能)

3、硬件功能

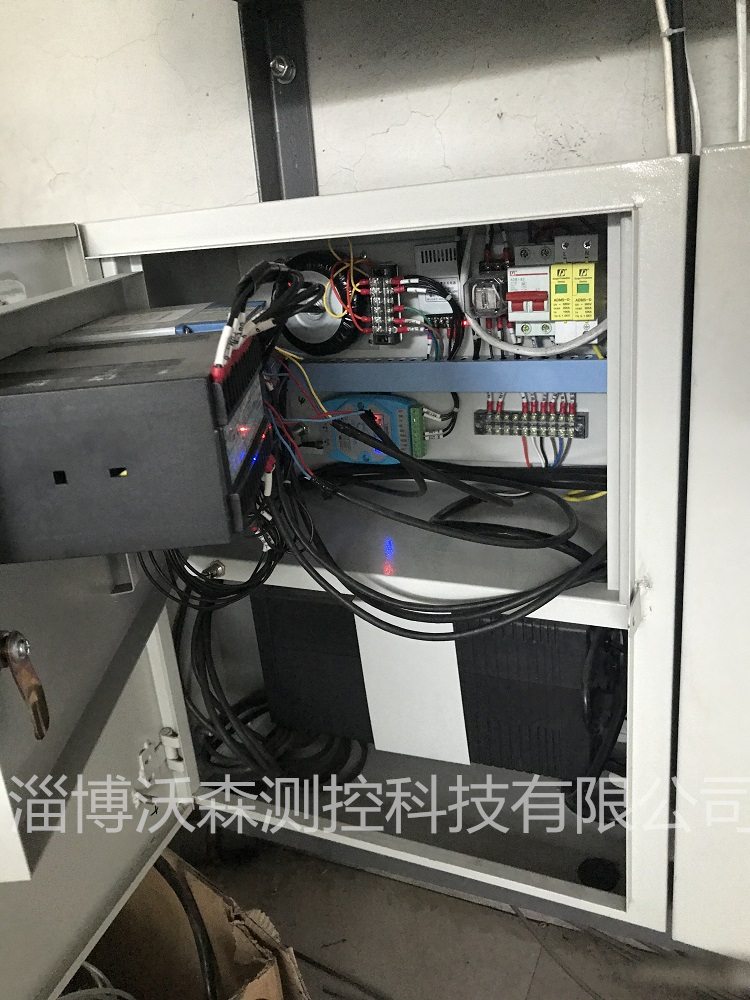

1.1、GPRS/CDMA IC卡蒸汽预付费控制箱基本功能及特点：

精准采集采集现场仪表信号：流量计、压力变送器，热电阻，阀门等；

IC卡购导热油热量，先付费再消费；

根据用户的购导热油热量控制电动先导阀门，限制用户欠费用汽；

通过无线网络向监控中心实时传输数据；

现场220V或380V市电断电加后备蓄电池自动供电方式，并提供断电报警提醒；

具有非操作人员打开计量控制柜，防入侵报警提醒；

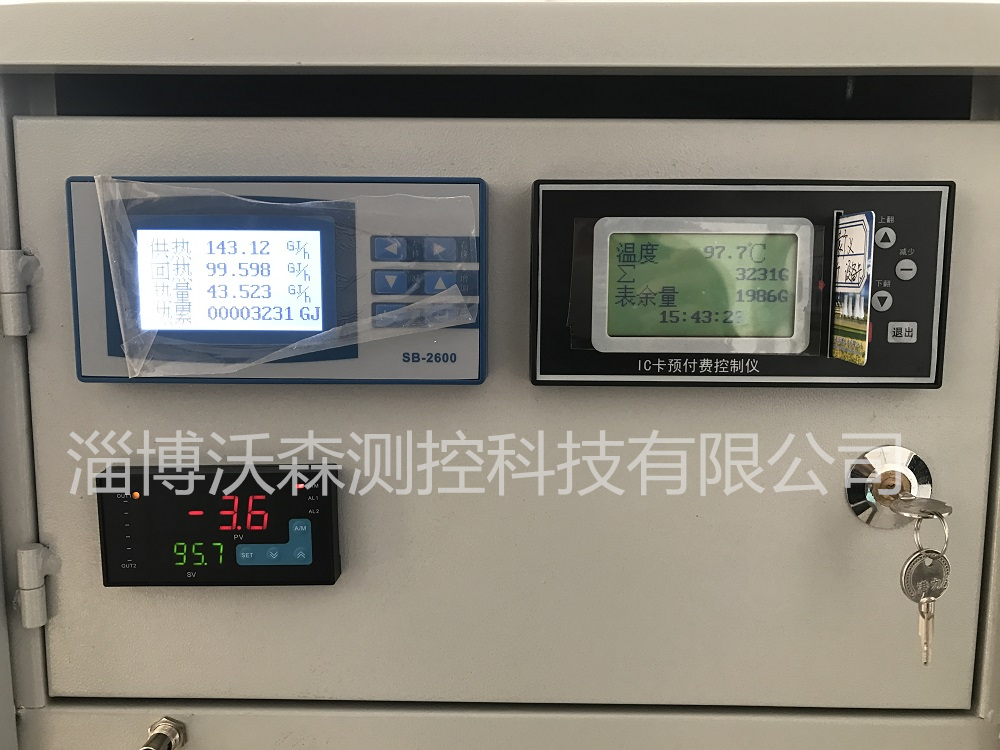

显示功能：液晶显示器在工作时显示，累积用量、剩余量等信息,并提供剩余量短信查询提醒；

购汽方式：IC卡充值购买和远程银行充值缴费双功能；

4、软件功能

IC卡售热汽量功能；

用热量单位剩余量查询、显示、剩余量不足短信提醒及报警功能；

热量源、用户数据电子地图实时监测显示（流量、先导阀状态等信息）；

可依据用户缴纳热量费情况控制供或停，并提供欠费信誉的额度设定功能；

主动召测功能：

即任何时候可以在调度中心的服务器上主动提取监测点的数据；

报表功能：

自动生成日报、月报、年报，也可随时进行统计报表、打印。可以设置自动打印功能；

数据存储备份功能：

系统数据库可以本地存储，其存储时间根据需求和计算机配置决定；

故障自动报警功能：

监测点自动将故障信息上报到监测中心，自动打印报警信息。自动检测的故障有：流量计通讯故障、220v交流停电、IC卡故障等；

系统安全权限设置功能：

权限设置提供完善的安全认证，非法用户不能进入系统，合法用户根据权限可进行相应的操作。
